电力拖动控制线路与技能训练教案全

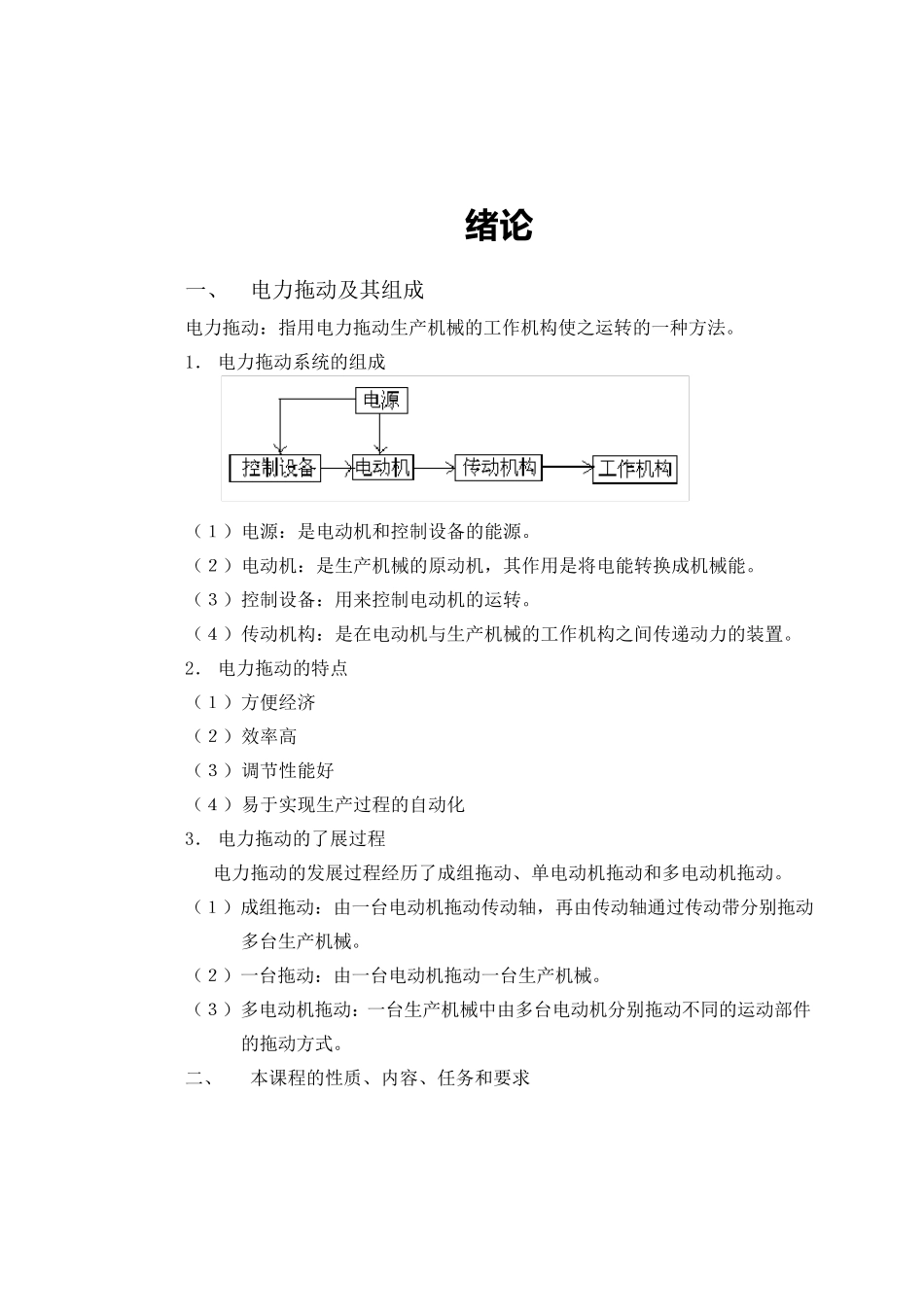

电力拖动控制线路与技能训练教案全_第1页
1/110
电力拖动控制线路与技能训练教案全_第2页
2/110
电力拖动控制线路与技能训练教案全_第3页
3/110
绪论 一、 电力拖动及其组成 电力拖动:指用电力拖动生产机械的工作机构使之运转的一种方法。 1. 电力拖动系统的组成 (1)电源:是电动机和控制设备的能源。 (2)电动机:是生产机械的原动机,其作用是将电能转换成机械能。 (3)控制设备:用来控制电动机的运转。 (4)传动机构:是在电动机与生产机械的工作机构之间传递动力的装置。 2. 电力拖动的特点 (1)方便经济 (2)效率高 (3)调节性能好 (4)易于实现生产过程的自动化 3. 电力拖动的了展过程 电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。 (1)成组拖动:由一台电动机拖动传动轴,再由传动轴通过传动带分别拖动多台生产机械。 (2)一台拖动:由一台电动机拖动一台生产机械。 (3)多电动机拖动:一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。 二、 本课程的性质、内容、任务和要求 第一单元 常用低压电器及其拆装与维修 概述 电器:凡是根据外界特定的信号或要求,自动或手动接通和断开电路,断续或连续地改变电路参数,实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器。 低压电器:工作在交流额定电压1200V及以下、直流额定电压1500V 及以下的电器称为低压电器。 一、 低压电器的分类、产品标准和常用术语 1. 分类 2.低压电器的产品标准 按 动作 方式样式式 按用途和所控制的对象 控制电器 自动切换电器 非自动切换电器 有触点电器 配电电器 按执行机构 无触点电器 3.常用术语 (1)通断时间:从电流开始在开关电器一个极流过瞬间起,到所有极的电弧最终熄灭瞬间为止的时间间隔。 (2)分断能力:开关电器在规定的条件下,能在给定的电压下分断的预期分断电流值。 二、 低压电器型号组成形式 见书P5 按批准的级别出心裁 按 内 容 性质 基础标准 国家标准(GB) 专业标准 产 品 标准 专业(部)标准(JB) 局批企业标准(JB/D)Q)) 课题一 低压开关 一、 刀开关 1. 开启式负荷开关(胶盖刀开关、闸刀开关) (1)型号含义 (2)结构 (3)选用 1) 用于照明和电热负载时,选用额定电压220V 或 250V,额定电流不小于电路所有负载额定电流之和的两极开头。 2) 用于控制电动机的直接启动和停止时,选用额定电压380V 或 500V,额定电流不小于电动机额定电流3倍的三极开关。 (4...
