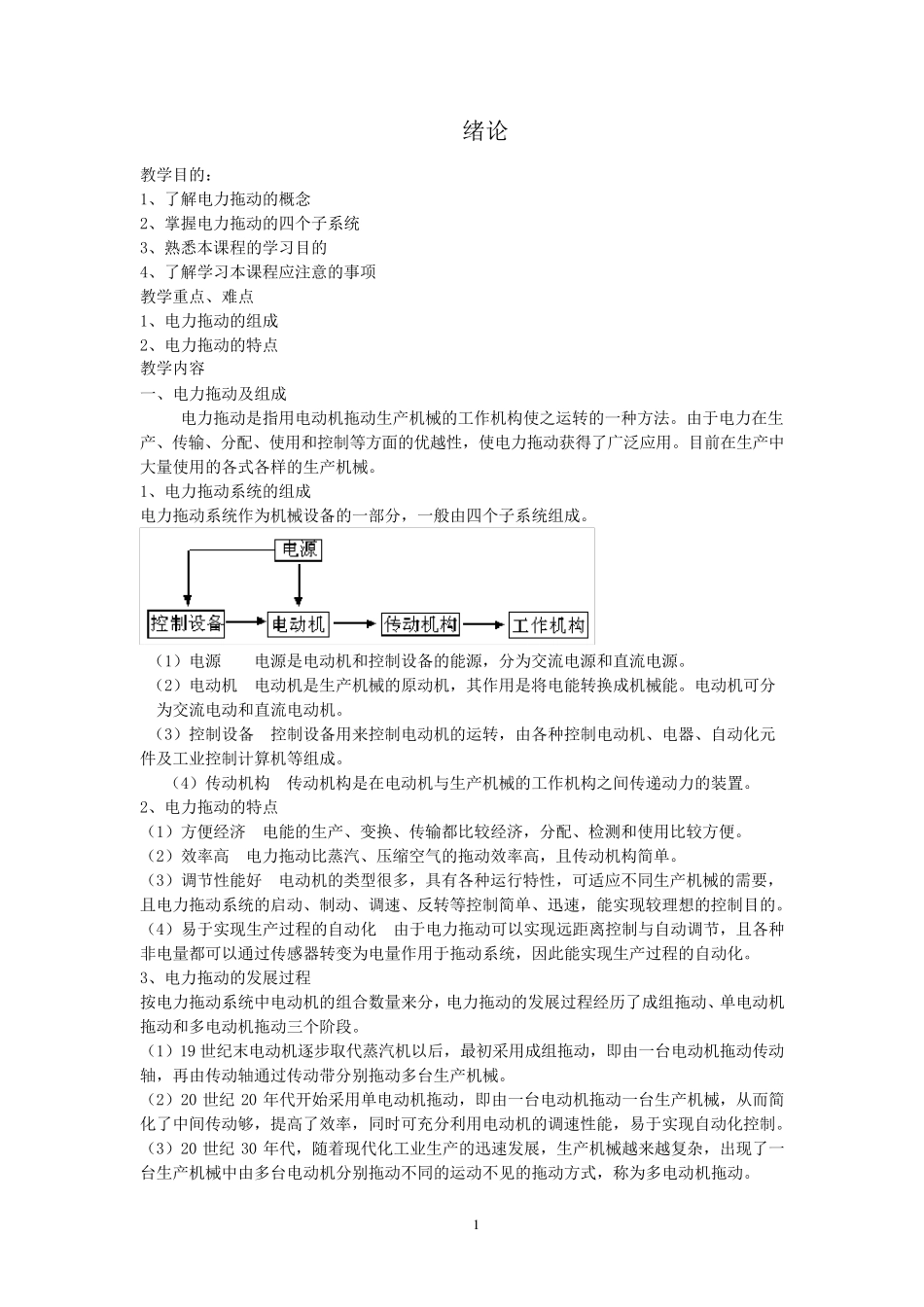

1 绪论 教学目的： 1、了解电力拖动的概念 2、掌握电力拖动的四个子系统 3、熟悉本课程的学习目的 4、了解学习本课程应注意的事项 教学重点、难点 1、电力拖动的组成 2、电力拖动的特点 教学内容 一、电力拖动及组成 电力拖动是指用电动机拖动生产机械的工作机构使之运转的一种方法。由于电力在生 产、传输、分配、使用和控制等方面的优越性，使电力拖动获得了广泛应用。目前在生产中 大量使用的各式各样的生产机械。 1、电力拖动系统的组成 电力拖动系统作为机械设备的一部分，一般由四个子系统组成。 （1）电源 电源是电动机和控制设备的能源，分为交流电源和直流电源。 （2）电动机 电动机是生产机械的原动机，其作用是将电能转换成机械能。电动机可分 为交流电动和直流电动机。 （3）控制设备 控制设备用来控制电动机的运转，由各种控制电动机、电器、自动化元 件及工业控制计算机等组成。 （4）传动机构 传动机构是在电动机与生产机械的工作机构之间传递动力的装置。 2、电力拖动的特点 （1）方便经济 电能的生产、变换、传输都比较经济，分配、检测和使用比较方便。 （2）效率高 电力拖动比蒸汽、压缩空气的拖动效率高，且传动机构简单。 （3）调节性能好 电动机的类型很多，具有各种运行特性，可适应不同生产机械的需要， 且电力拖动系统的启动、制动、调速、反转等控制简单、迅速，能实 现 较理 想 的控制目的。 （4）易 于实 现 生产过 程的自动化 由于电力拖动可以 实 现 远 距 离 控制与自动调节，且各种非 电量都可以 通 过 传感 器转变为电量作用于拖动系统，因 此 能实 现 生产过 程的自动化。 3、电力拖动的发 展 过 程 按 电力拖动系统中电动机的组合 数 量来分，电力拖动的发 展 过 程经历 了成组拖动、单电动机拖动和多电动机拖动三 个阶 段 。 （1）19 世 纪 末 电动机逐 步 取 代 蒸汽机以 后 ，最 初 采 用成组拖动，即 由一台 电动机拖动传动轴 ，再 由传动轴 通 过 传动带 分别 拖动多台 生产机械。 （2）20 世 纪20 年 代 开 始 采 用单电动机拖动，即 由一台 电动机拖动一台 生产机械，从 而 简化了中间传动够 ，提 高了效率，同时 可充 分利 用电动机的调速性能，易 于实 现 自动化控制。 （3）20 世 纪30 年 代 ，随 着 现 代 化工业生产的迅速发 展 ，生产机械越来越复 杂 ...
