电力浅沟排管工程质量检查及验收指南

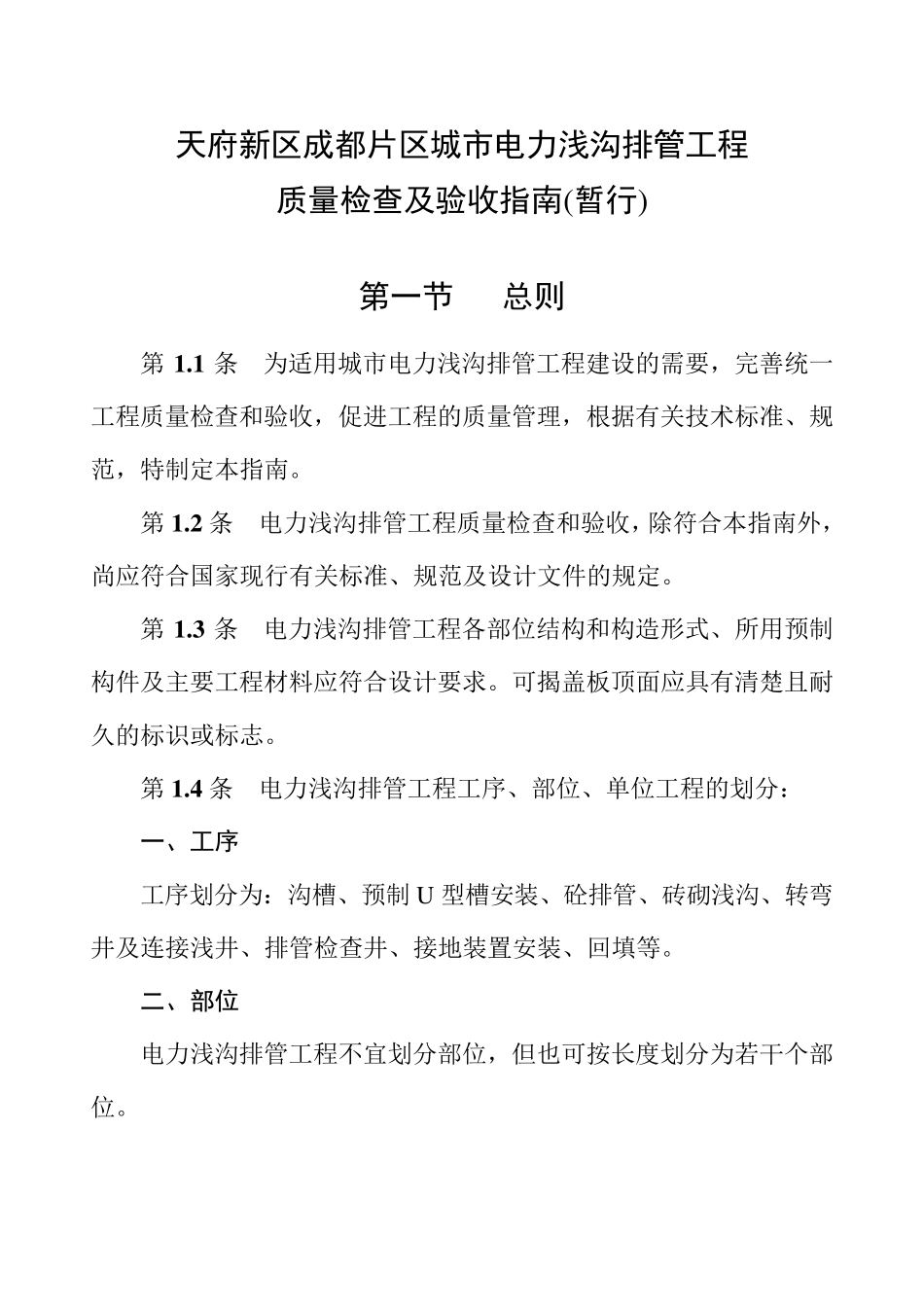

天府新区成都片区城市电力浅沟排管工程 质量检查及验收指南(暂行) 第一节 总则 第1 .1 条 为适用城市电力浅沟排管工程建设的需要，完善统一工程质量检查和验收，促进工程的质量管理，根据有关技术标准、规范，特制定本指南。 第1 .2 条 电力浅沟排管工程质量检查和验收，除符合本指南外，尚应符合国家现行有关标准、规范及设计文件的规定。 第1 .3 条 电力浅沟排管工程各部位结构和构造形式、所用预制构件及主要工程材料应符合设计要求。可揭盖板顶面应具有清楚且耐久的标识或标志。 第1 .4 条 电力浅沟排管工程工序、部位、单位工程的划分： 一、工序 工序划分为：沟槽、预制 U 型槽安装、砼排管、砖砌浅沟、转弯井及连接浅井、排管检查井、接地装置安装、回填等。 二、部位 电力浅沟排管工程不宜划分部位，但也可按长度划分为若干个部位。 三、单位工程 电力浅沟排管工程的独立核算项目应是一个单位工程。采用分期单独核算的同一工程，应是若干个单位工程。 第二节 沟槽 第2 .1 条 开挖沟槽严禁扰动槽底土壤，局部超挖的处理应按规定进行，槽基土质处理方法及密实情况应符合设计要求。 第2 .2 条 槽底不得受水浸泡或受冻，地下水位较高或雨季施工应采取降水和排水措施。 第2 .3 条 沟槽允许偏差应符合表1 的规定。 沟槽允许偏差 表1 序号 项 目 允许偏差 (mm) 检验频率 检验方法 范围 点数 1 槽底高程 土方 ±20 20 米 1 用水准仪测量 石方 +20、-200 2 槽底中线每侧宽度 不小于规定 20 米 2 挂中心线用尺量测，每侧 1 点 3 沟槽边坡 不陡于规定 20 米 2 用坡度尺检验，每侧 1 点 第三节 预制 U 型槽安装 第3 .1 条 U 型槽及盖板安装平稳、顺直、接口平直，缝宽均匀。 接缝材料符合设计，灌注密实。 第3 .2 条 盖板正反面应进行标注，表面平整，无缺边、掉角、裂缝、露石、麻面。 第3 .3 条 构件质量符合要求。浅沟内无泥土，砖石等杂物。 第3.4 条 钢筋成型与安装除应符合国家现行有关规定外，尚应符合表2 的规定： 钢筋成型与安装允许偏差 表2 项目 允许偏差（mm） 检验频率 检验方法 范围 点数 受力钢筋 排距 ±5 每检 验批 抽查10% 用尺量两端、中间，3个断面取最大值 间距 ±10 箍筋、水平钢筋间距 ±10 用尺量连续三档，取最大值 钢筋骨架尺寸 长 ±10 用尺量 宽、高 ±5 保护层厚度 ±5 用尺量 ...
