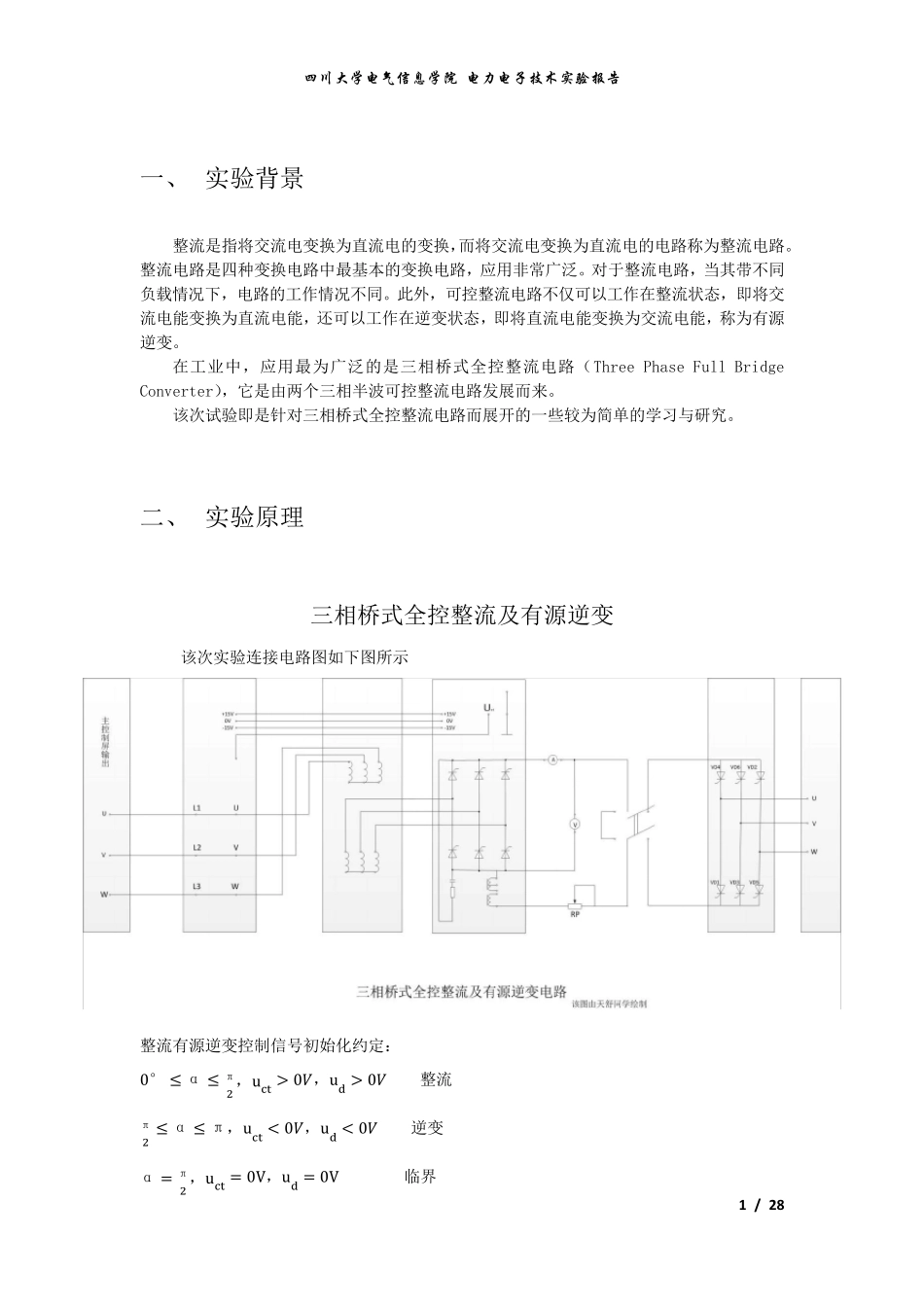

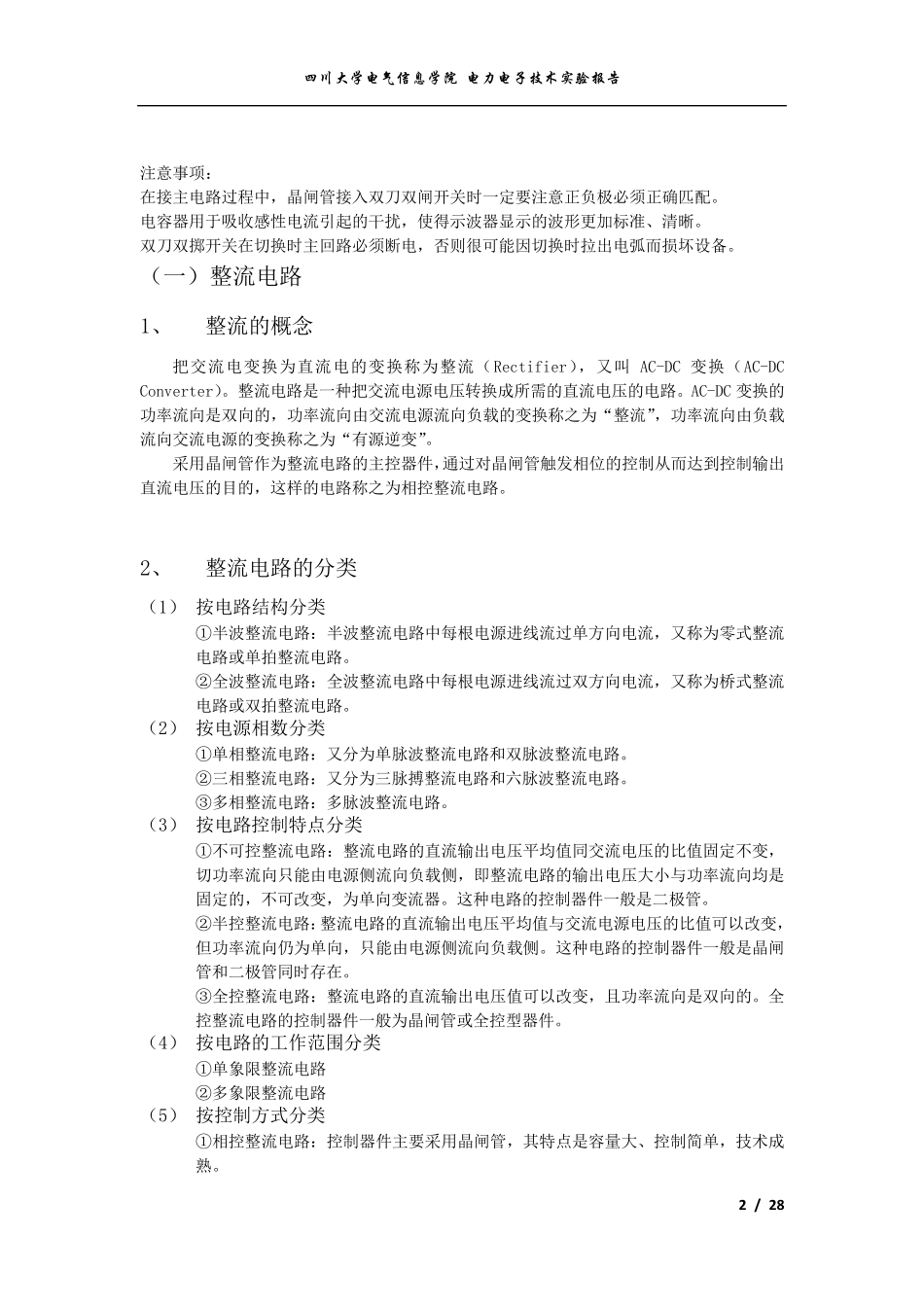

四 川 大 学 电 气 信 息 学 院 电 力 电 子 技 术 实 验 报 告 1 / 28 一、 实验背景 整流是指将交流电变换为直流电的变换，而将交流电变换为直流电的电路称为整流电路。整流电路是四种变换电路中最基本的变换电路，应用非常广泛。对于整流电路，当其带不同负载情况下，电路的工作情况不同。此外，可控整流电路不仅可以工作在整流状态，即将交流电能变换为直流电能，还可以工作在逆变状态，即将直流电能变换为交流电能，称为有源逆变。 在工业中，应用最为广泛的是三相桥式全控整流电路（Three Phase Full Bridge Converter），它是由两个三相半波可控整流电路发展而来。 该次试验即是针对三相桥式全控整流电路而展开的一些较为简单的学习与研究。 二、 实验原理 三相桥式全控整流及有源逆变 该次实验连接电路图如下图所示 整流有源逆变控制信号初始化约定： 0° ≤ α ≤ π2，uct > 0ᵄ，ud > 0ᵄ 整流 π2 ≤ α ≤ π，uct < 0ᵄ，ud < 0ᵄ 逆变 α = π2 ，uct = 0V，ud = 0V 临界 四 川 大 学 电 气 信 息 学 院 电 力 电 子 技 术 实 验 报 告 2 / 28 注意事项： 在接主电路过程中，晶闸管接入双刀双闸开关时一定要注意正负极必须正确匹配。 电容器用于吸收感性电流引起的干扰，使得示波器显示的波形更加标准、清晰。 双刀双掷开关在切换时主回路必须断电，否则很可能因切换时拉出电弧而损坏设备。 （一）整流电路 1、 整流的概念 把交流电变换为直流电的变换称为整流（Rectifier），又叫AC-DC 变换（AC-DC Converter）。整流电路是一种把交流电源电压转换成所需的直流电压的电路。AC-DC 变换的功率流向是双向的，功率流向由交流电源流向负载的变换称之为“整流”，功率流向由负载流向交流电源的变换称之为“有源逆变”。 采用晶闸管作为整流电路的主控器件，通过对晶闸管触发相位的控制从而达到控制输出直流电压的目的，这样的电路称之为相控整流电路。 2、 整流电路的分类 （1） 按电路结构分类 ①半波整流电路：半波整流电路中每根电源进线流过单方向电流，又称为零式整流电路或单拍整流电路。 ②全波整流电路：全波整流电路中每根电源进线流过双方向电流，又称为桥式整流电路或双拍整流电路。 （2） 按电源相数分类 ①单相整流电路：又分为单脉波整流电路和双脉波整流电路。 ②三相整流电路：又分为三脉搏整流电路和...
