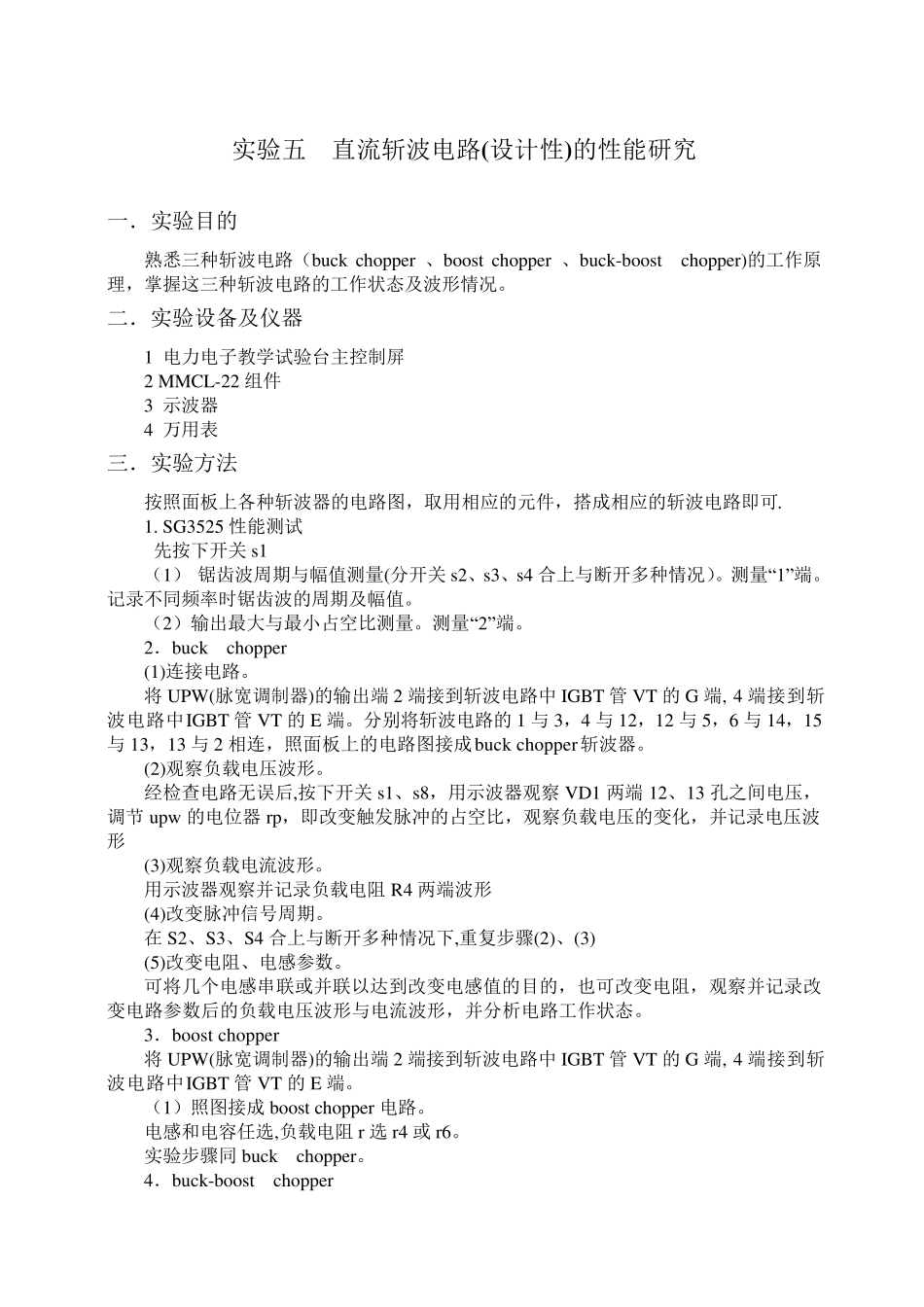

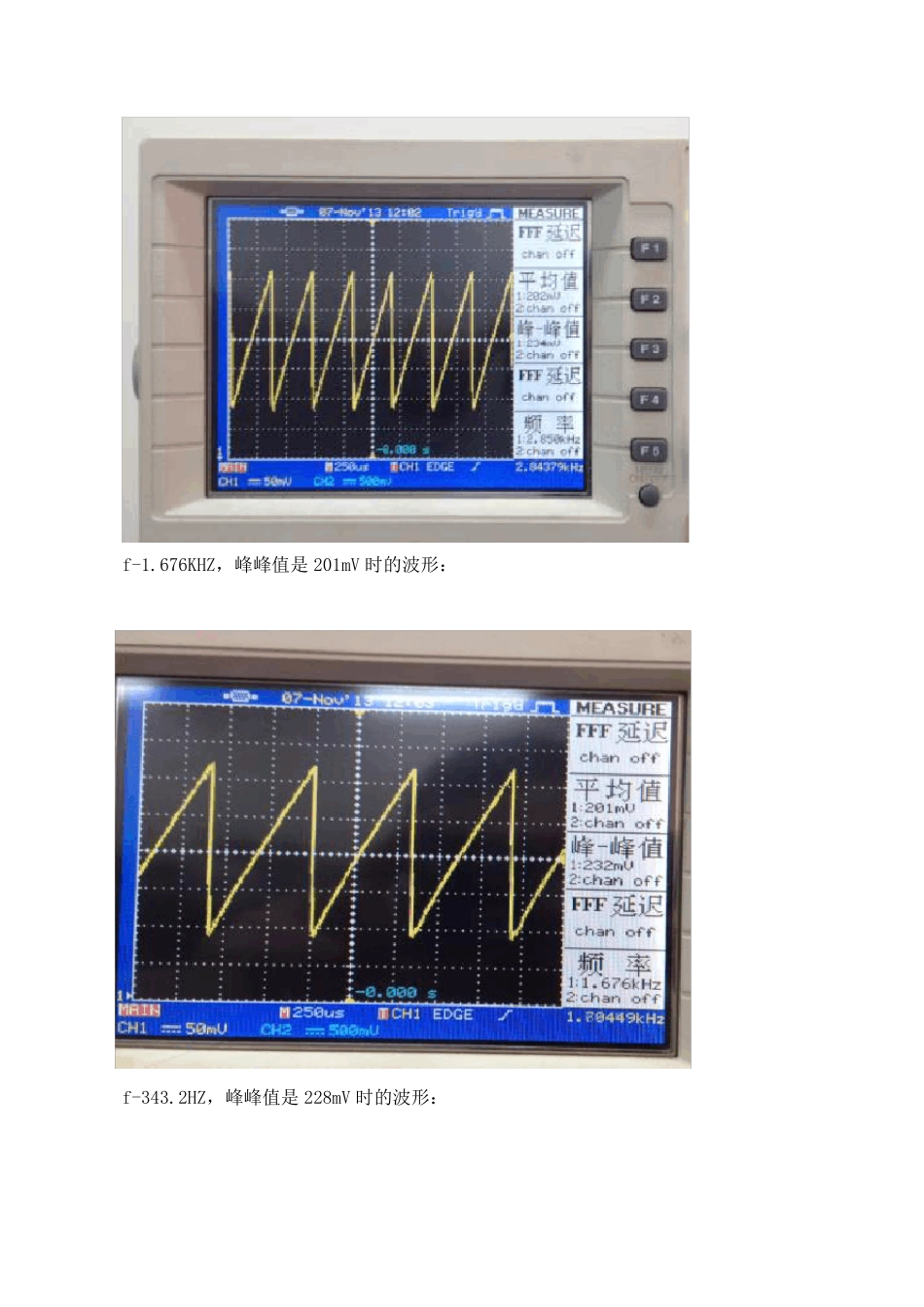

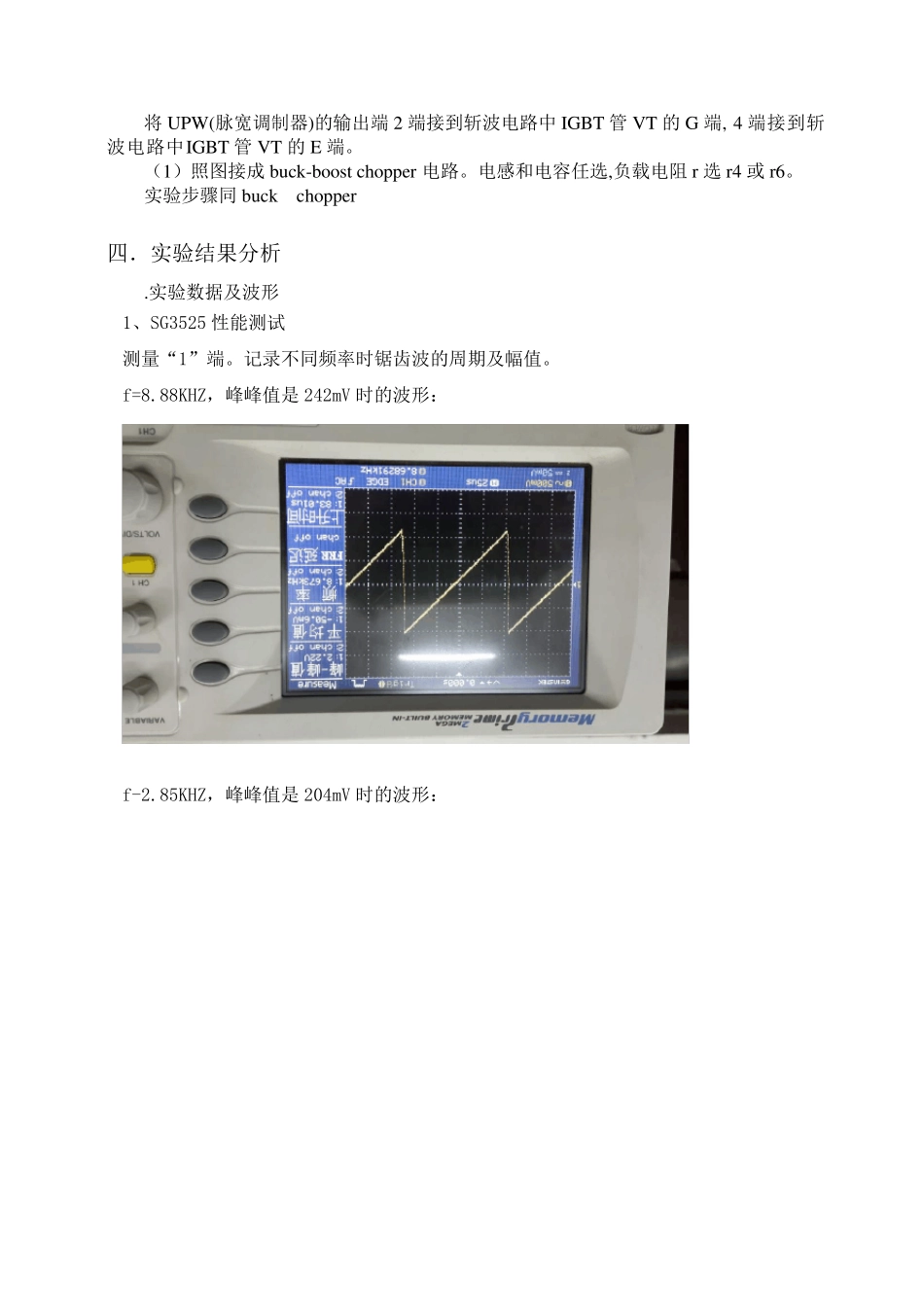

实验五 直流斩波电路(设计性)的性能研究 一.实验目的 熟悉三种斩波电路(buck chopper 、boost chopper 、buck-boost chopper)的工作原理,掌握这三种斩波电路的工作状态及波形情况。 二.实验设备及仪器 1 电力电子教学试验台主控制屏 2 MMCL-22 组件 3 示波器 4 万用表 三.实验方法 按照面板上各种斩波器的电路图,取用相应的元件,搭成相应的斩波电路即可. 1. SG3525 性能测试 先按下开关 s1 (1) 锯齿波周期与幅值测量(分开关 s2、s3、s4 合上与断开多种情况)。测量“1”端。记录不同频率时锯齿波的周期及幅值。 (2)输出最大与最小占空比测量。测量“2”端。 2.buck chopper (1)连接电路。 将 UPW(脉宽调制器)的输出端 2 端接到斩波电路中 IGBT 管 VT 的G 端, 4 端接到斩波电路中IGBT 管 VT 的E 端。分别将斩波电路的1 与 3,4 与 12,12 与 5,6 与 14,15与 13,13 与 2 相连,照面板上的电路图接成buck chopper斩波器。 (2)观察负载电压波形。 经检查电路无误后,按下开关 s1、s8,用示波器观察 VD1 两端 12、13 孔之间电压,调节 upw 的电位器 rp,即改变触发脉冲的占空比,观察负载电压的变化,并记录电压波形 (3)观察负载电流波形。 用示波器观察并记录负载电阻 R4 两端波形 (4)改变脉冲信号周期。 在 S2、S3、S4 合上与断开多种情况下,重复步骤(2)、(3) (5)改变电阻、电感参数。 可将几个电感串联或并联以达到改变电感值的目的,也可改变电阻,观察并记录改变电路参数后的负载电压波形与电流波形,并分析电路工作状态。 3.boost chopper 将 UPW(脉宽调制器)的输出端 2 端接到斩波电路中 IGBT 管 VT 的G 端, 4 端接到斩波电路中IGBT 管 VT 的E 端。 (1)照图接成 boost chopper 电路。 电感和电容任选,负载电阻 r 选 r4 或 r6。 实验步骤同 buck chopper。 4.buck-boost chopper 将UPW(脉宽调制器)的输出端2 端接到斩波电路中IGBT 管VT 的G 端, 4 端接到斩波电路中IGBT 管VT 的E 端。 (1)照图接成bu ck-boost chopper 电路。电感和电容任选,负载电阻r 选r4 或r6。 实验步骤同bu ck chopper 四.实验结果分析 .实验数据及波形 1、SG3525 性能测试 测量“1”端。记录不同频率时锯齿波的周期及幅值。 f=8.88KHZ,峰峰值是 242mV 时的波形: f-2.85KHZ,峰峰值是 204mV 时的波...
