电力电子技术第2至第8章作业答案

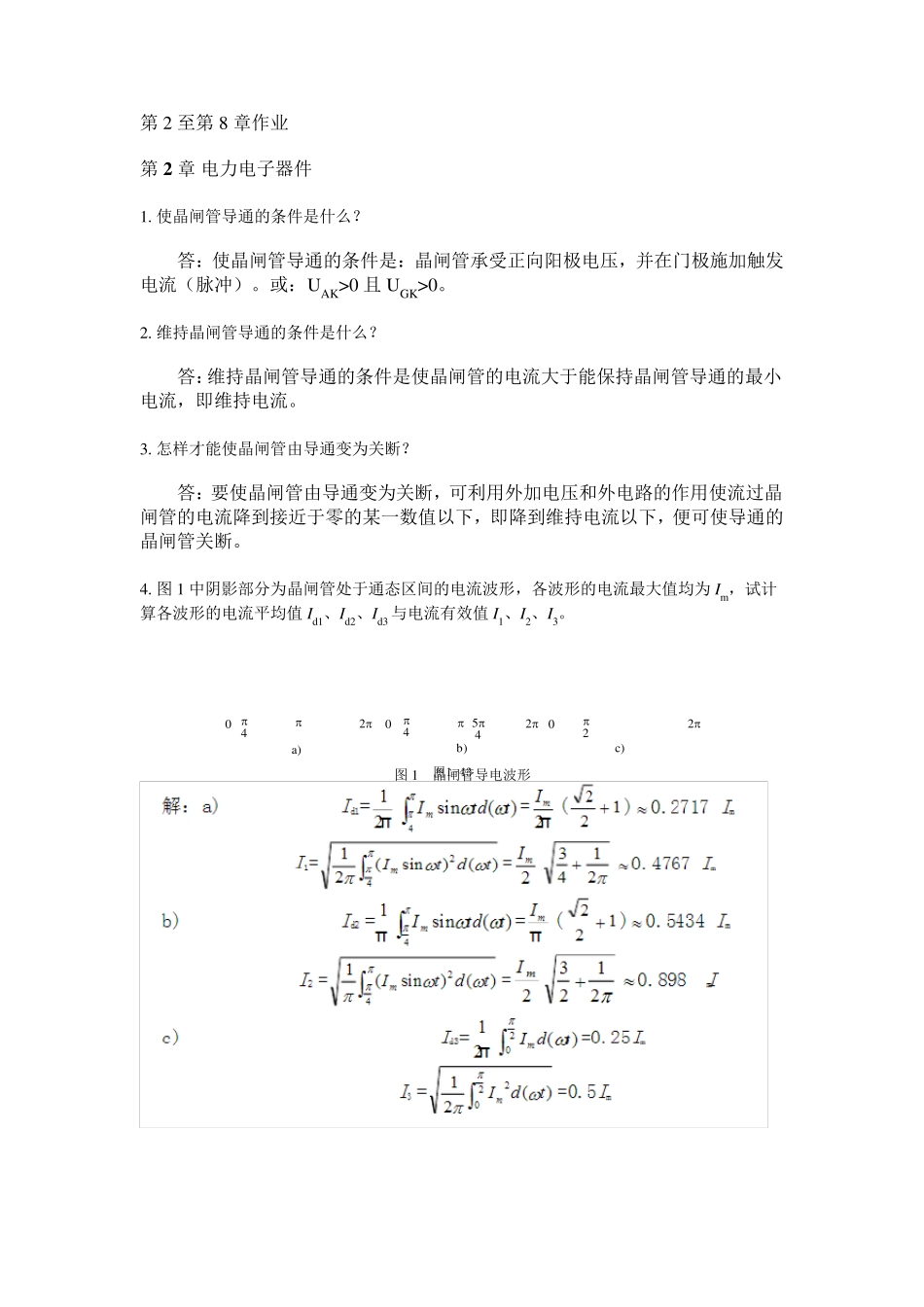

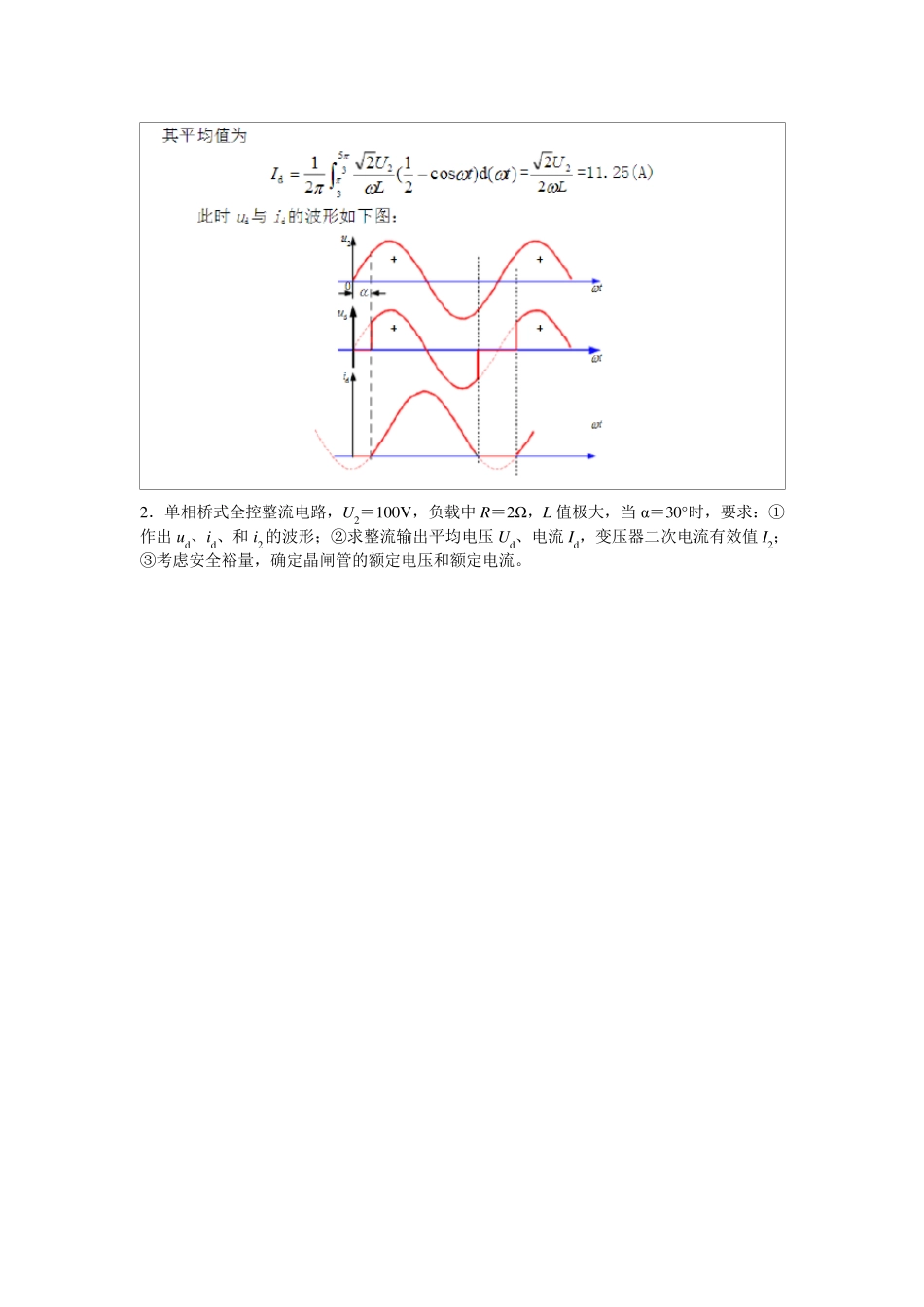

第2 至第8 章作业 第2 章 电力电子器件 1. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：UAK>0 且UGK>0。 2. 维持晶闸管导通的条件是什么？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 3. 怎样才能使晶闸管由导通变为关断？ 答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 4. 图1 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3 与电流有效值I1、I2、I3。 0022244254a)b)c)图1-430 图1 晶闸管导电波形 7. 晶闸管的触发脉冲需要满足哪些条件？ 答：（1）触发信号应有足够的功率。 （2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。 第 3 章 整流电路 1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当 α＝0°和 60°时的负载电流 Id，并画出 u d 与 id 波形。 2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L 值极大，当α＝30°时，要求：①作出 u d、id、和 i2 的波形；②求整流输出平均电压 Ud、电流Id，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。 3．单相桥式全控整流电路，U2=100V，负载中R=2Ω ，L 值极大，反电势E=60V，当a=30°时，要求： ① 作出 u d、id 和 i2 的波形； ② 求整流输出平均电压 Ud、电流Id，变压器二次侧电流有效值I2； ③ 考虑安全裕量，确定晶闸管的额定电压和额定电流。 4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。 5．单相全控桥，反电动势阻感负载，R=1Ω，L=∞，E=40V，U2=100V，LB=0.5mH，当a=60°时求Ud、Id 与g 的数值，并画出整流电压ud 的波形。 6．单相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？ 答：单相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 ~ 180 °，当负载为电感负载时，要求的晶闸管移相范围是0 ~ 90°。 7. 在三相半波整流电路中，如果 a 相的触发脉冲消失，试...
