电力电子课程设计MOSFET升压斩波电路设计

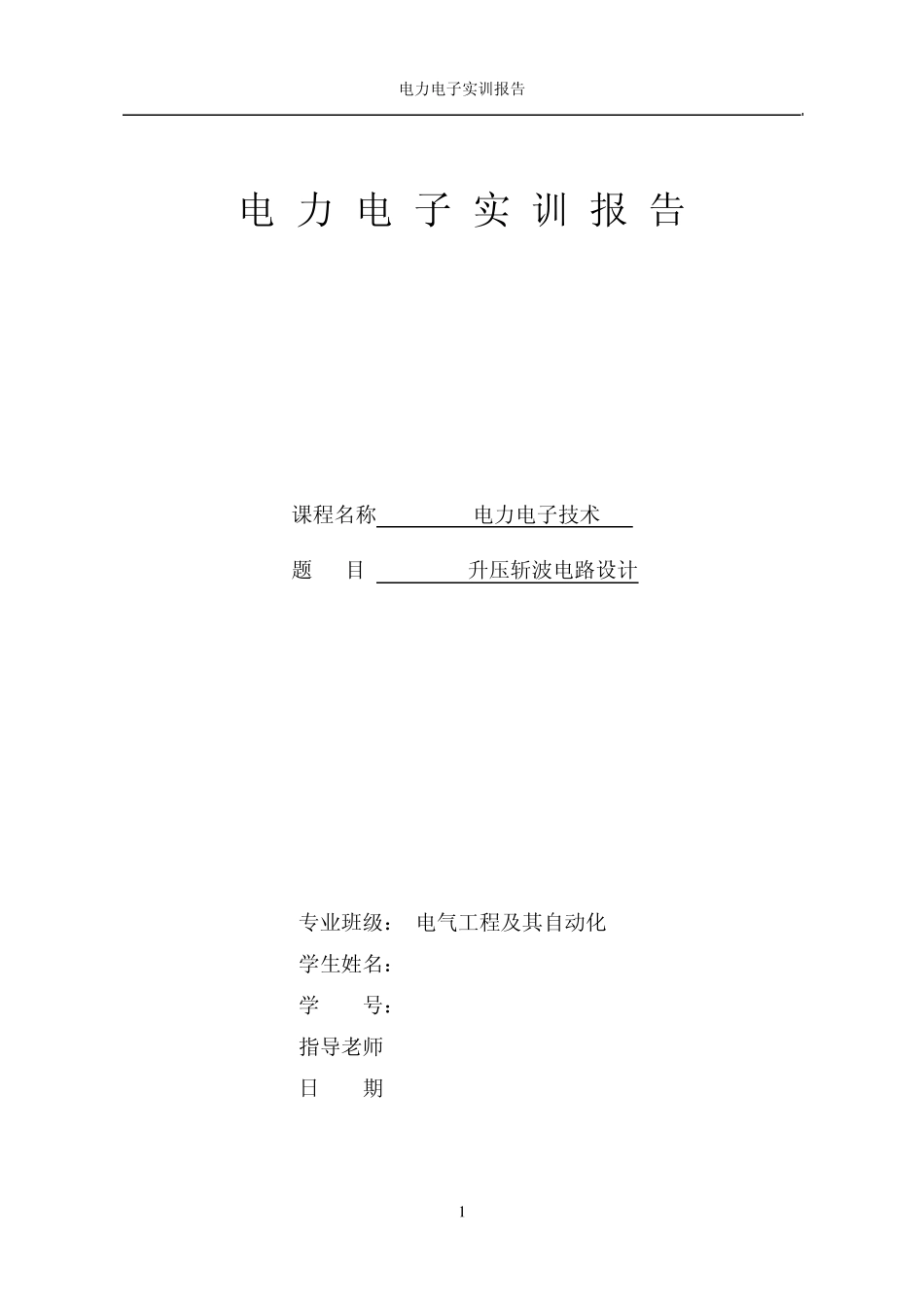

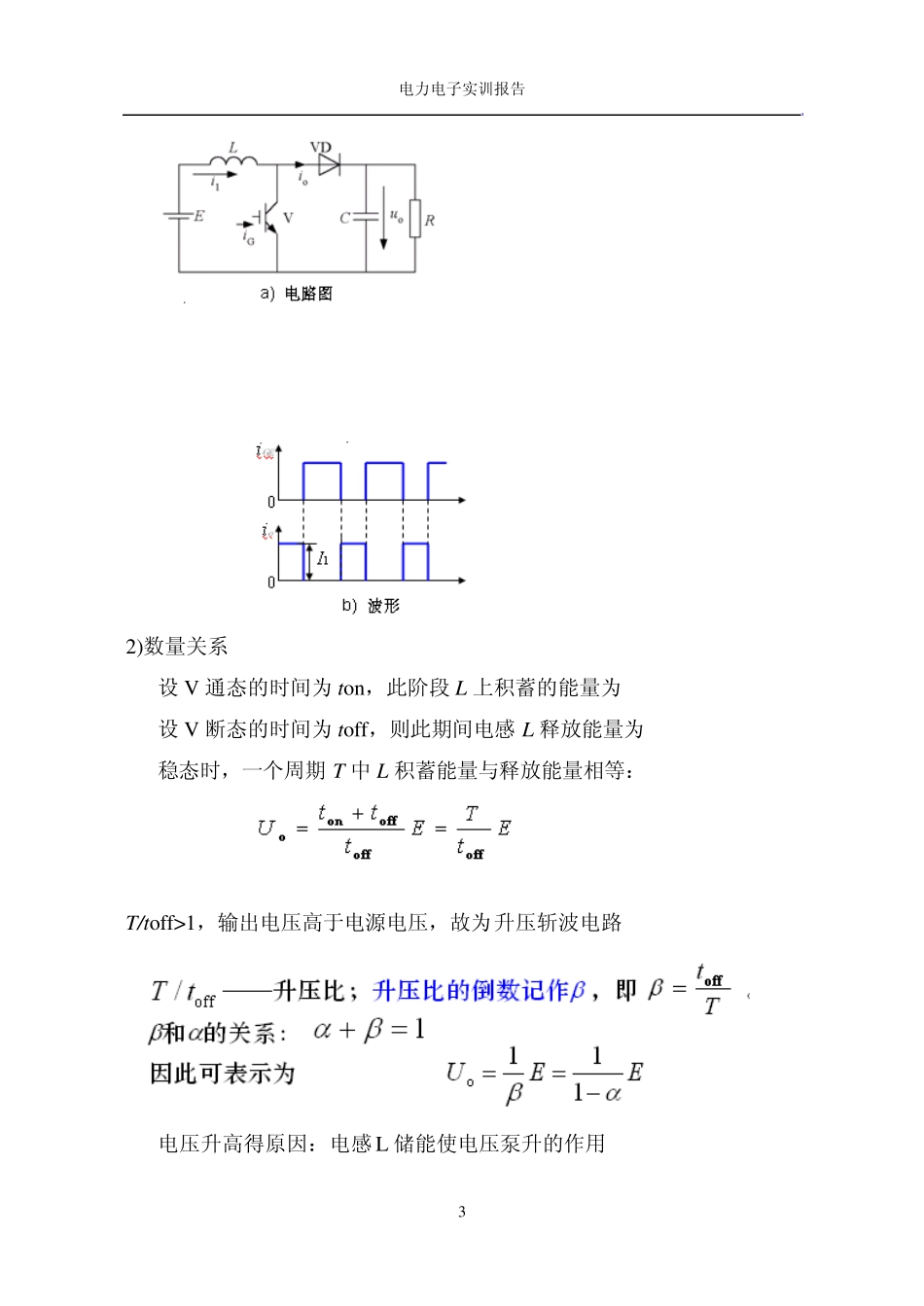

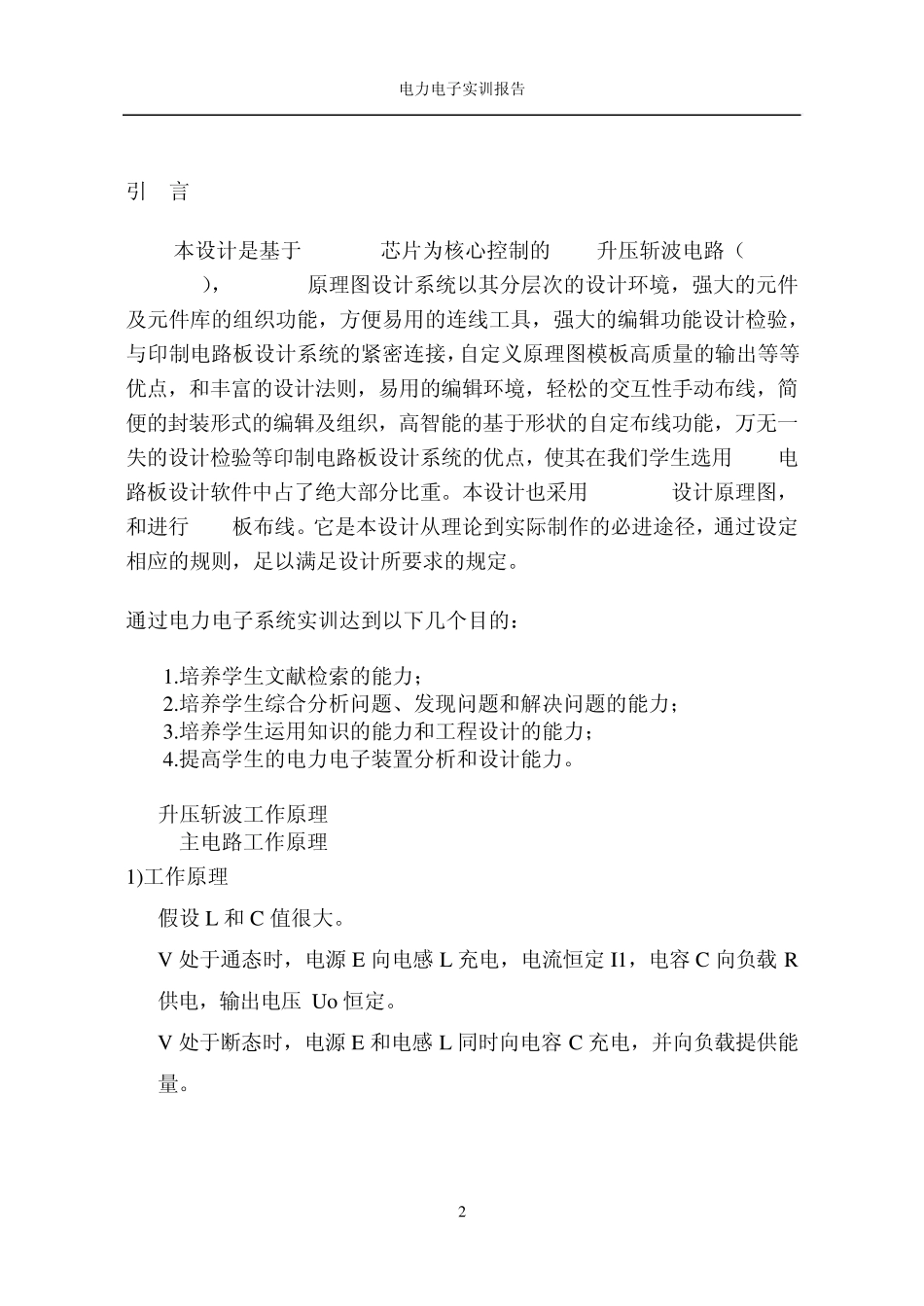

电力电子实训报告 1 电 力 电 子 实 训 报 告 课程名称 电力电子技术 题 目 MOSFET升压斩波电路设计 专业班级： 电气工程及其自动化 学生姓名： 学 号： 指导老师: 日 期: 电力电子实训报告 2 引 言 本设计是基于 SG3525芯片为核心控制的 PWM升压斩波电路（Boost chopper），Protel原理图设计系统以其分层次的设计环境，强大的元件及元件库的组织功能，方便易用的连线工具，强大的编辑功能设计检验，与印制电路板设计系统的紧密连接，自定义原理图模板高质量的输出等等优点，和丰富的设计法则，易用的编辑环境，轻松的交互性手动布线，简便的封装形式的编辑及组织，高智能的基于形状的自定布线功能，万无一失的设计检验等印制电路板设计系统的优点，使其在我们学生选用 PCB电路板设计软件中占了绝大部分比重。本设计也采用 Protel设计原理图，和进行 PCB板布线。它是本设计从理论到实际制作的必进途径，通过设定相应的规则，足以满足设计所要求的规定。 通过电力电子系统实训达到以下几个目的： 1.培养学生文献检索的能力； 2.培养学生综合分析问题、发现问题和解决问题的能力； 3.培养学生运用知识的能力和工程设计的能力； 4.提高学生的电力电子装置分析和设计能力。 1. 升压斩波工作原理 1.1 主电路工作原理 1)工作原理 假设 L 和 C 值很大。 V 处于通态时，电源 E 向电感 L 充电，电流恒定 I1，电容 C 向负载 R供电，输出电压 Uo恒定。 V 处于断态时，电源 E 和电感 L 同时向电容 C 充电，并向负载提供能量。 电力电子实训报告 3 2)数量关系 设V 通态的时间为to n ，此阶段L 上积蓄的能量为 设V 断态的时间为to ff，则此期间电感L 释放能量为 稳态时，一个周期T 中 L 积蓄能量与释放能量相等： T/to ff>1，输出电压高于电源电压，故为升压斩波电路 电压升高得原因：电感L 储能使电压泵升的作用 电力电子实训报告 4 电容C 可将输出电压保持住 1.2 晶闸管的触发电路 作用：产生符合要求的门极触发脉冲，保证晶闸管在需要的时刻由阻断转为导通。广义上讲，还包括对其触发时刻进行控制的相位控制电路。 晶闸管触发电路应满足下列要求： 1、触发脉冲的宽度应保证晶闸管可靠导通（结合擎住电流的概念） 2、触发脉冲应有足够的幅度 3、不超过门极电压、电流和功率定额，且在可靠触发区域之内 4、应有良好的抗干扰性能、温度稳定性及与主电路的电...
