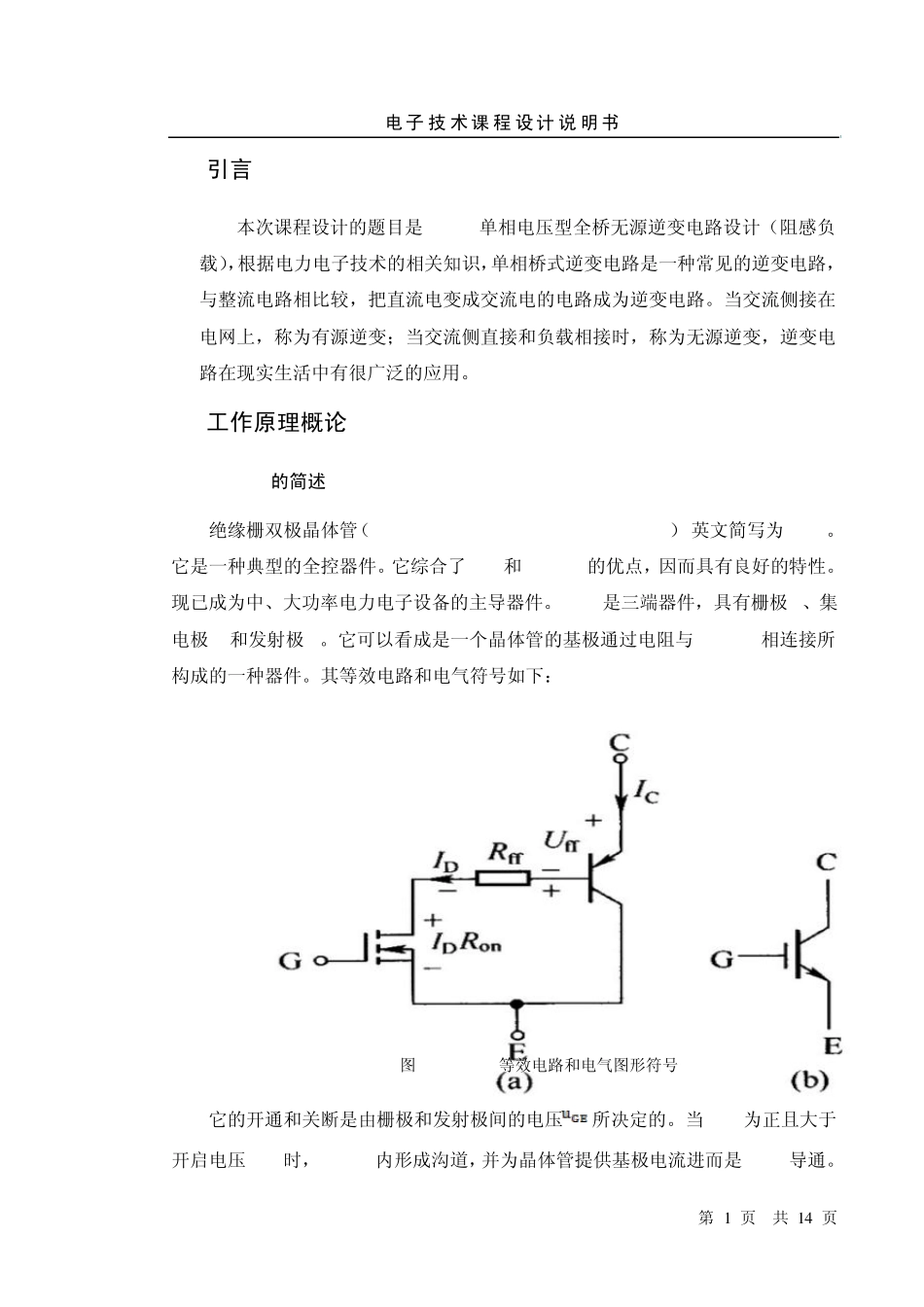

电子技术课程设计说明书 第 1 页 共 1 4 页 1 引言 本次课程设计的题目是IGBT单相电压型全桥无源逆变电路设计（阻感负载），根据电力电子技术的相关知识，单相桥式逆变电路是一种常见的逆变电路，与整流电路相比较，把直流电变成交流电的电路成为逆变电路。当交流侧接在电网上，称为有源逆变；当交流侧直接和负载相接时，称为无源逆变，逆变电路在现实生活中有很广泛的应用。 2 工作原理概论 2. 1 IGBT的简述 绝缘栅双极晶体管（Insulated-gate Bipolar Transistor）,英文简写为IGBT。它是一种典型的全控器件。它综合了GTR和MOSFET的优点，因而具有良好的特性。现已成为中、大功率电力电子设备的主导器件。IGBT是三端器件，具有栅极G、集电极C和发射极E。它可以看成是一个晶体管的基极通过电阻与MOSFET相连接所构成的一种器件。其等效电路和电气符号如下： 图 2-1 IGBT等效电路和电气图形符号 它的开通和关断是由栅极和发射极间的电压所决定的。当UGE为正且大于开启电压UGE时，MOSFET内形成沟道，并为晶体管提供基极电流进而是IGBT导通。电子技术课程设计说明书 第 2 页 共 1 4 页 由于前面提到的电导调制效应，使得电阻减小，这样高耐压的IGBT也具有很小的通态压降。当山脊与发射极间施加反向电压或不加信号时，MOSFET内的沟道消失，晶体管的积极电流被切断，使得IGBT关断。 2.2 电压型逆变电路的特点及主要类型 根据直流侧电源性质的不同可分为两种：直流侧是电压源的称为电压型逆变电路；直流侧是电流源的则称为电流型逆变电路。电压型逆变电路有以下特点： 直流侧为电压源，或并联有大电容，相当于电压源。直流侧电压基本无脉动，直流回路呈现低阻抗。 由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。而交流侧输出电流波形和相位因为负载阻抗的情况不同而不同。 当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。又称为续流二极管。 逆变电路分为三相和单相两大类。其中，单相逆变电路主要采用桥式接法。主要有：单相半桥和单相全桥逆变电路。而三相电压型逆变电路则是由三个单相逆变电路组成。 2.3 IGBT单相电压型全桥无源逆变电路原理分析 单相逆变电路主要采用桥式接法。它的电路结构主要由四个桥臂组成，其中每个桥臂都有一个全控器件 IGBT和一个反向并接的...
