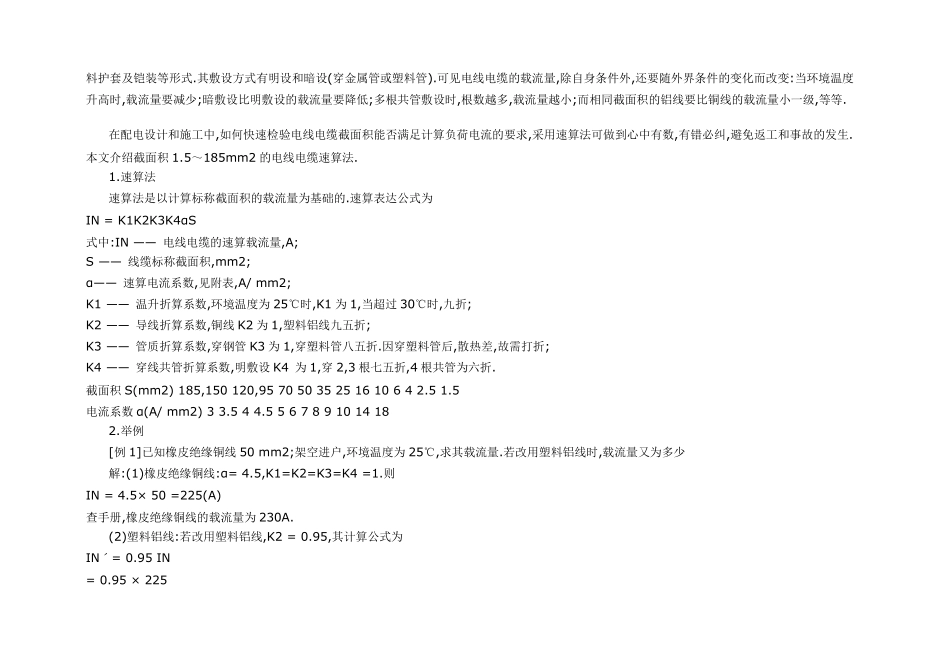

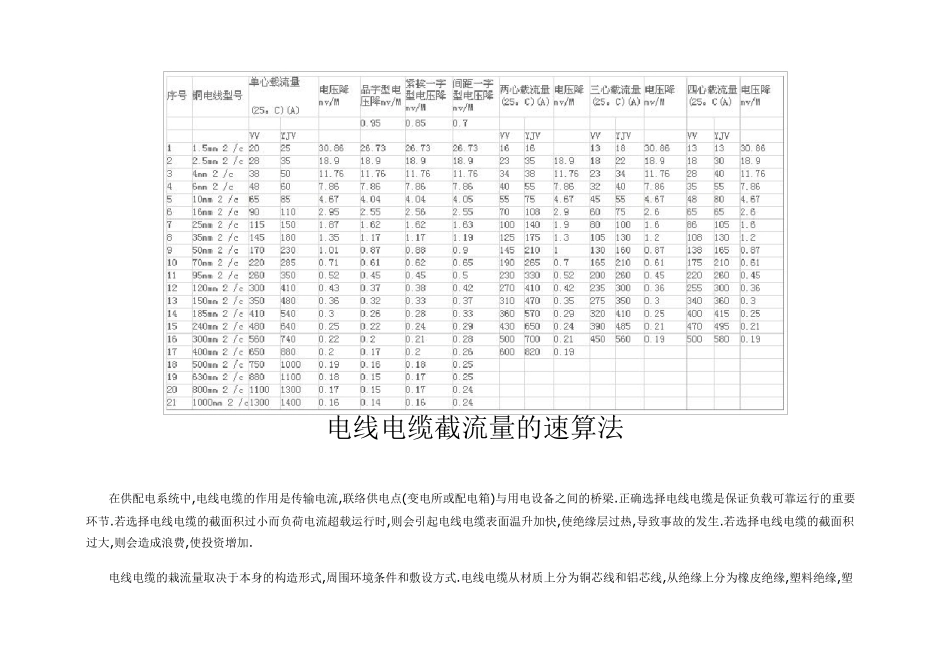

电力电缆截面载流量对照表 电线电缆截流量的速算法 在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加. 电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料 护 套 及 铠 装 等 形 式 .其 敷 设 方 式 有 明 设 和 暗 设 (穿 金 属 管 或 塑 料 管 ).可 见 电 线 电 缆 的 载 流 量 ,除 自 身 条 件 外 ,还 要 随 外 界 条 件 的 变 化 而 改 变 :当 环 境 温 度升 高 时 ,载 流 量 要 减 少 ;暗 敷 设 比 明 敷 设 的 载 流 量 要 降 低 ;多 根 共 管 敷 设 时 ,根 数 越 多 ,载 流 量 越 小 ;而 相 同 截 面 积 的 铝 线 要 比 铜 线 的 载 流 量 小 一 级 ,等 等 . 在 配 电 设 计 和 施 工 中 ,如 何 快 速 检 验 电 线 电 缆 截 面 积 能 否 满 足 计 算 负 荷 电 流 的 要 求 ,采 用 速 算 法 可 做 到 心 中 有 数 ,有 错 必 纠 ,避 免 返 工 和 事 故 的 发 生 .本 文 介 绍 截 面 积 1.5～ 185mm2 的 电 线 电 缆 速 算 法 . 1.速 算 法 速 算 法 是 以 计 算 标 称 截 面 积 的 载 流 量 为 基 础 的 .速 算 表 达 公 式 为 IN = K1K2K3K4αS 式 中 :IN —— 电 线 电 缆 的 速 算 载 流 量 ,A; S —— 线 缆 标 称 截 面 积 ,mm2; α—— 速 算 电 流 系 数 ,见 附 表 ,A/ mm2; K1 —— 温 升 折 算 系 数 ,环 境 温 度 为 25℃时 ,K1 为 1,当 超过30℃时 ,九折 ; K2 —— 导线 折 算 系 数 ,铜 线 K2 为 1,塑 料 铝 线 九五折 ; K3 —— 管 质折 算 系 数 ,穿 钢管 K3 为 1,穿 塑 料 管 八五折 .因穿 塑 料 管 后,散热差,故 需打折 ; K4 —— 穿 线 共 管 折 算 系 数 ,明 敷 设 K4 为 1,穿 2,3 根 七五折 ,4 ...
