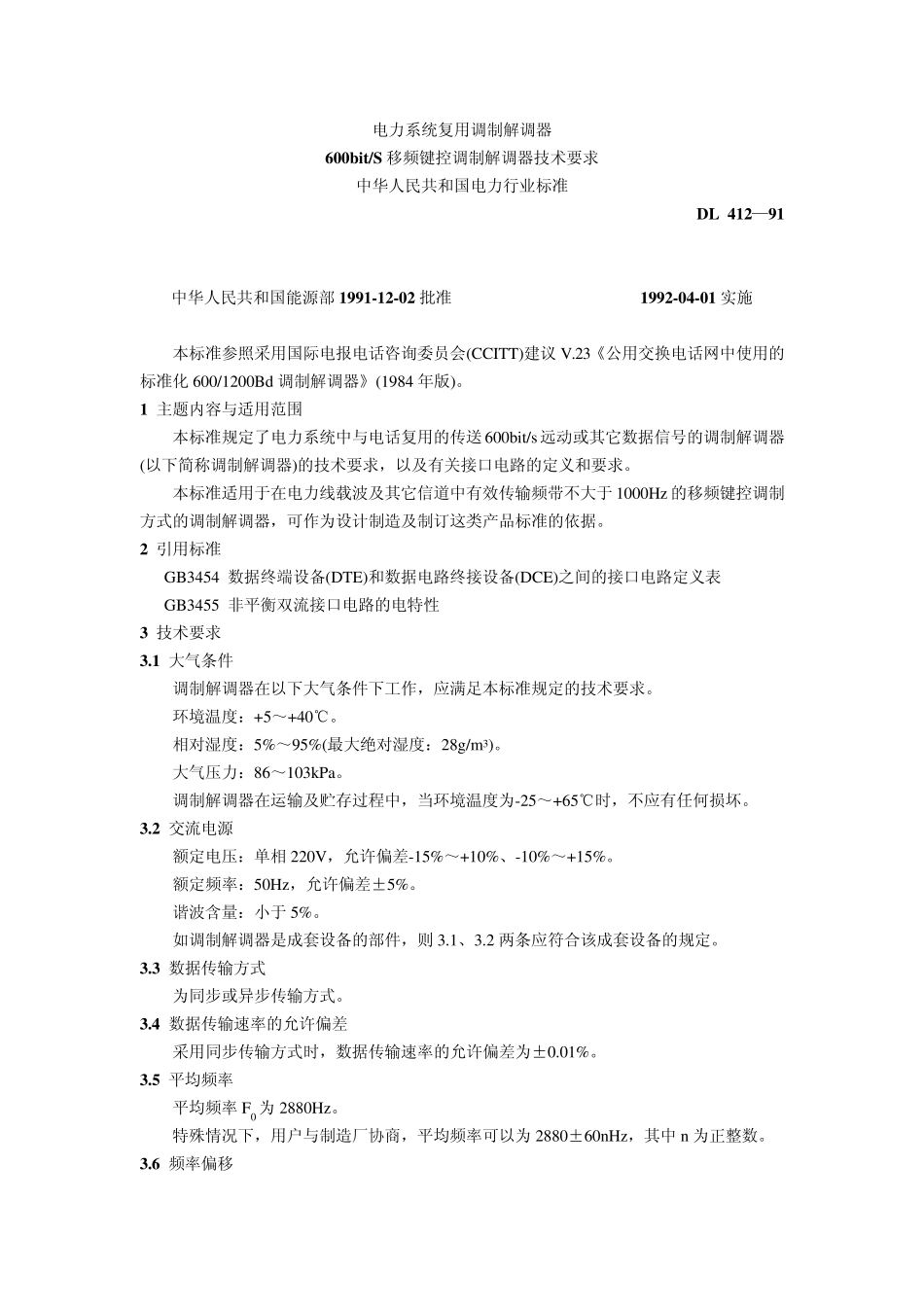

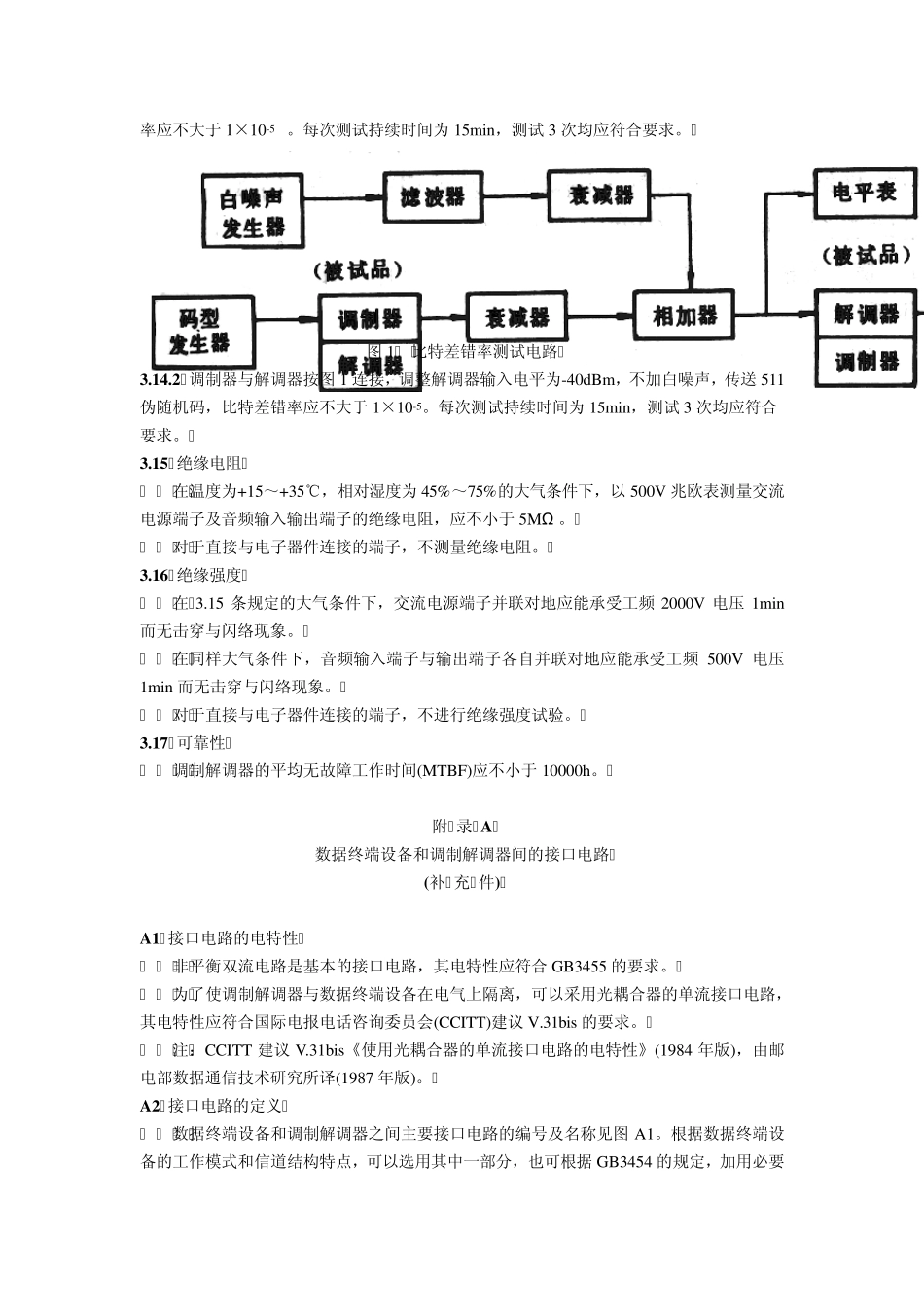

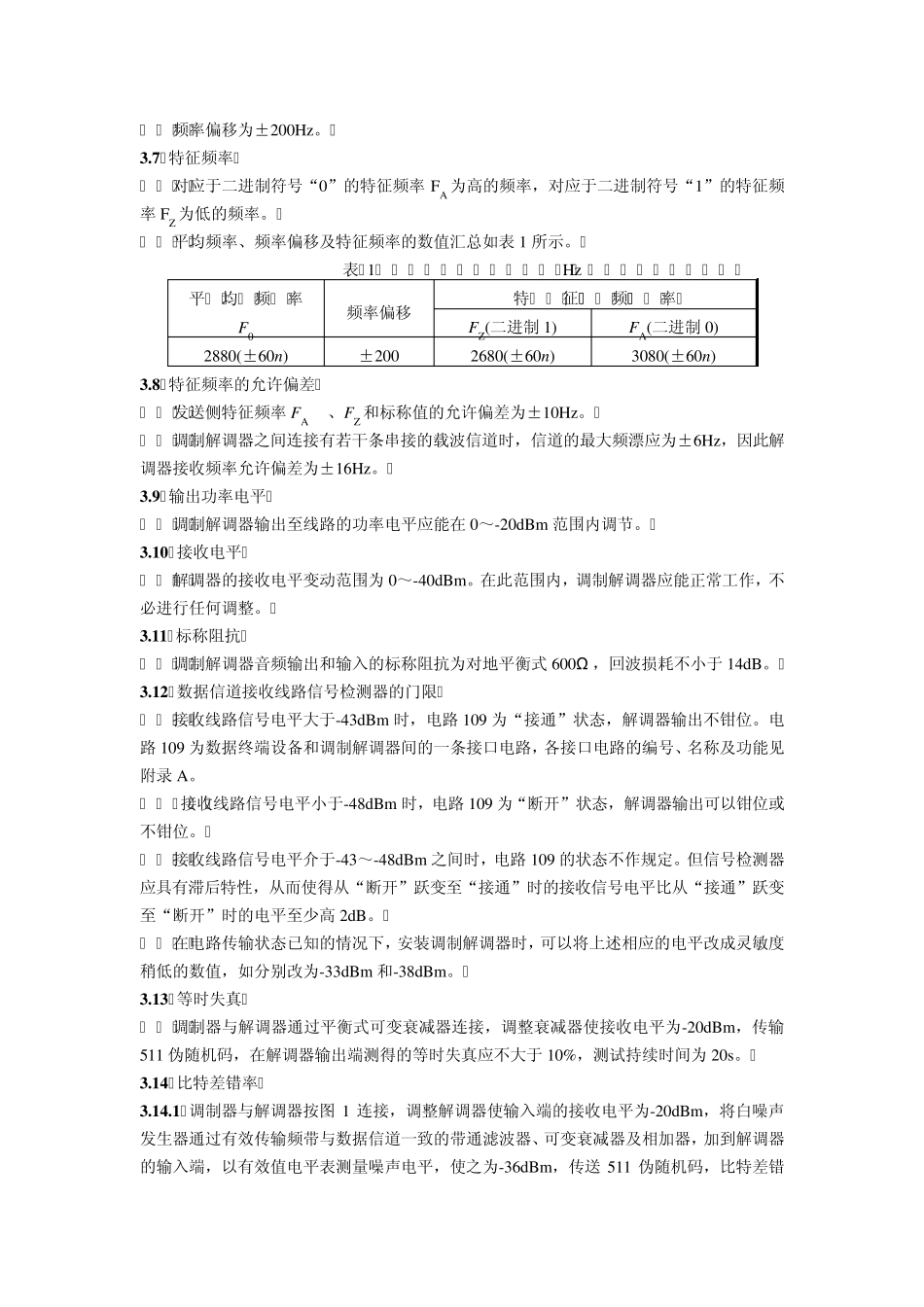

电力系统复用调制解调器 600bit/S 移频键控调制解调器技术要求 中华人民共和国电力行业标准 DL 412—91 中华人民共和国能源部 1991-12-02 批准 1992-04-01 实施 本标准参照采用国际电报电话咨询委员会(CCITT)建议 V.23《公用交换电话网中使用的标准化 600/1200Bd 调制解调器》(1984 年版)。 1 主题内容与适用范围 本标准规定了电力系统中与电话复用的传送 600bit/s 远动或其它数据信号的调制解调器(以下简称调制解调器)的技术要求，以及有关接口电路的定义和要求。 本标准适用于在电力线载波及其它信道中有效传输频带不大于 1000Hz 的移频键控调制方式的调制解调器，可作为设计制造及制订这类产品标准的依据。 2 引用标准 GB3454 数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表 GB3455 非平衡双流接口电路的电特性 3 技术要求 3.1 大气条件 调制解调器在以下大气条件下工作，应满足本标准规定的技术要求。 环境温度：+5～+40℃。 相对湿度：5%～95%(最大绝对湿度：28g/m3)。 大气压力：86～103kPa。 调制解调器在运输及贮存过程中，当环境温度为-25～+65℃时，不应有任何损坏。 3.2 交流电源 额定电压：单相220V，允许偏差-15%～+10%、-10%～+15%。 额定频率：50Hz ，允许偏差±5%。 谐波含量：小于 5%。 如调制解调器是成套设备的部件，则 3.1、3.2 两条应符合该成套设备的规定。 3.3 数据传输方式 为同步或异步传输方式。 3.4 数据传输速率的允许偏差 采用同步传输方式时，数据传输速率的允许偏差为±0.01%。 3.5 平均频率 平均频率F0 为 2880Hz 。 特殊情况下，用户与制造厂协商，平均频率可以为 2880±60nHz ，其中 n 为正整数。 3.6 频率偏移 频率偏移为±200Hz。 3 .7 特征频率 对应于二进制符号“0”的特征频率FA 为高的频率，对应于二进制符号“1”的特征频率FZ 为低的频率。 平均频率、频率偏移及特征频率的数值汇总如表 1 所示。 表 1 Hz 平 均 频 率 F0 频率偏移 特 征 频 率 FZ(二进制 1) FA(二进制 0) 2880(±60n) ±200 2680(±60n) 3080(±60n) 3 .8 特征频率的允许偏差 发送侧特征频率FA 、FZ 和标称值的允许偏差为±10Hz。 调制解调器之间连接有若干条串接的载波信道时，信道的最大频漂应为±6Hz，因此解调器接收频率允许偏差为±16Hz。 3 .9 输出功率电平 调制解调器输出至线路的功率电平应能...
