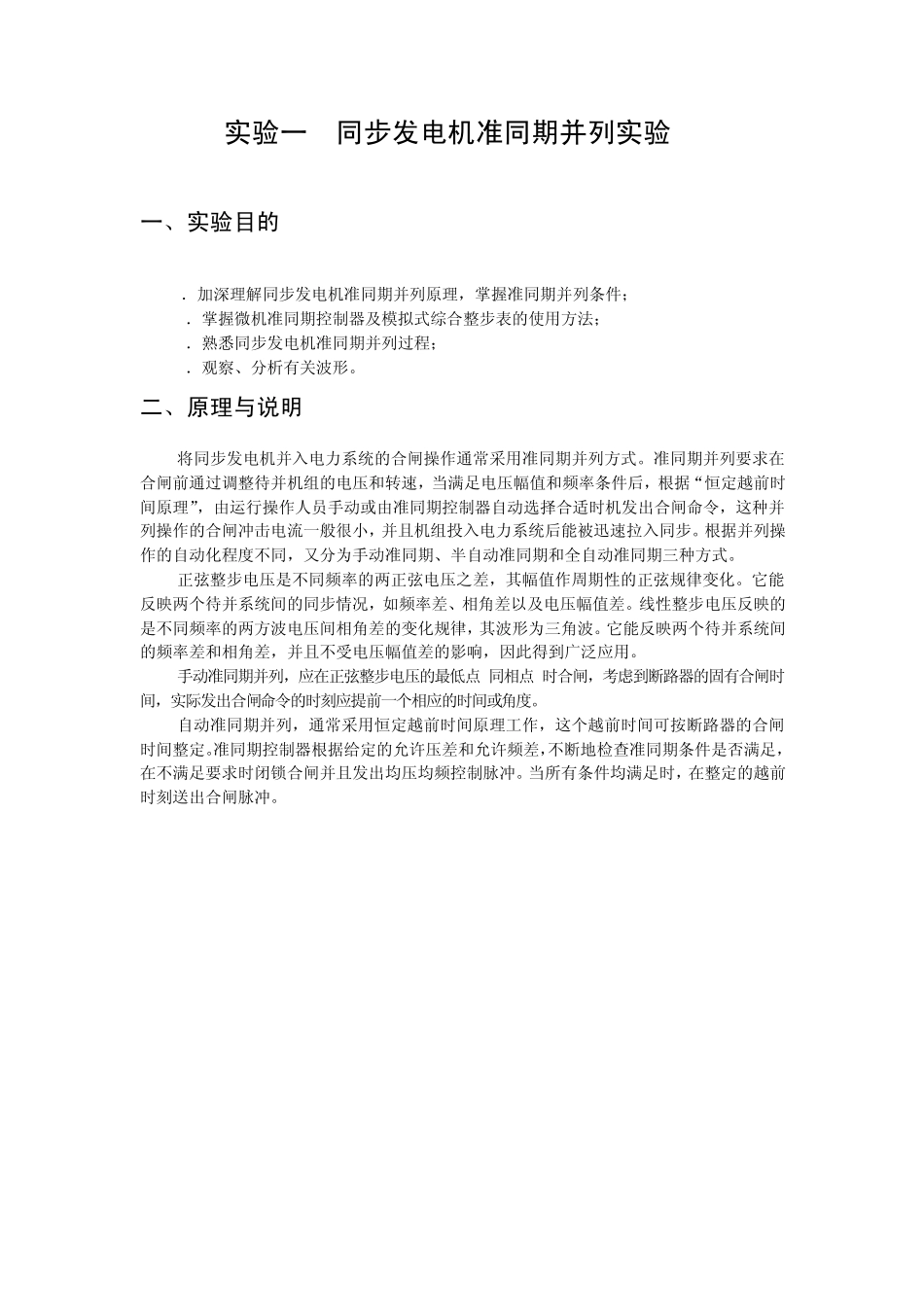

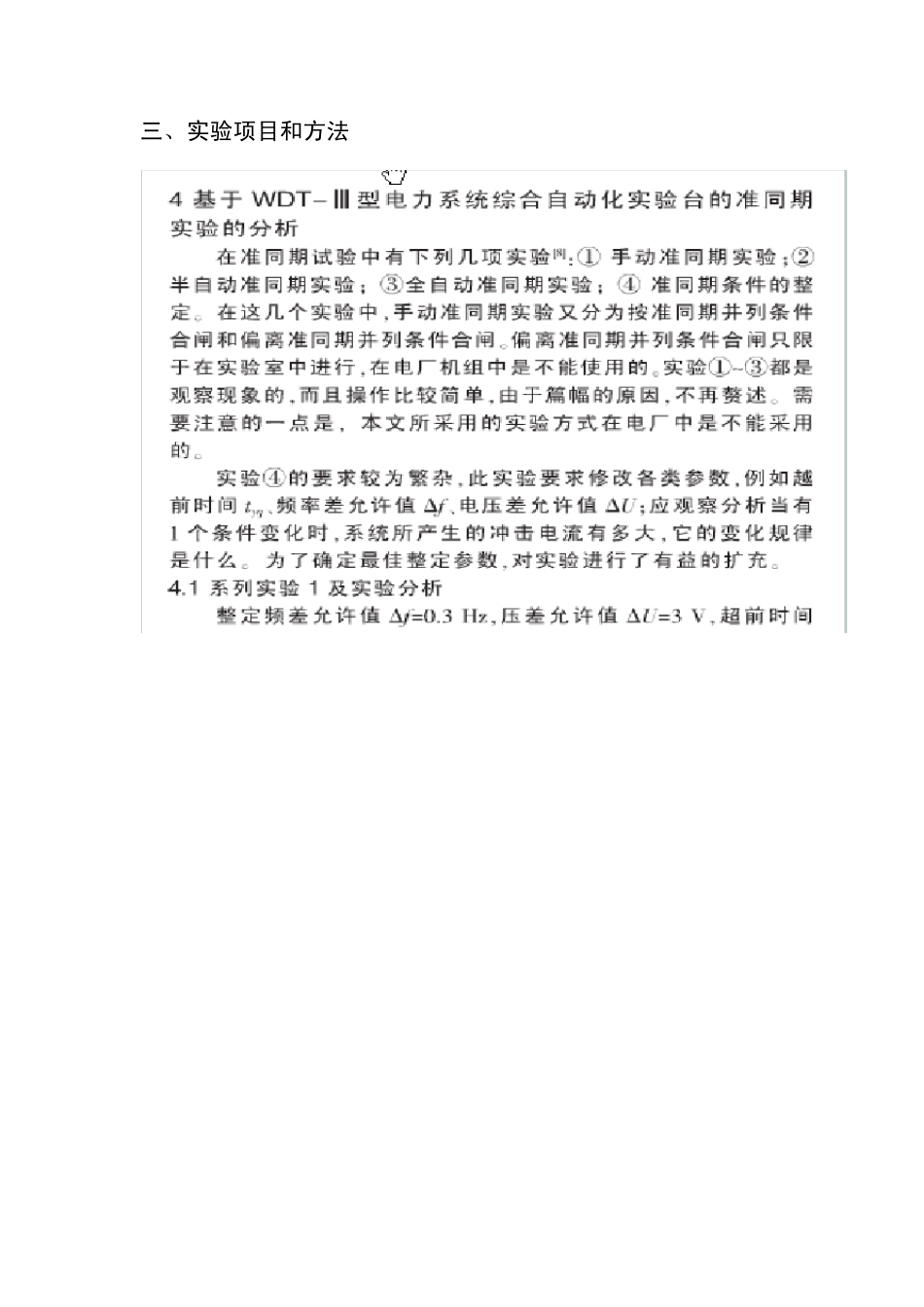

电 力 系 统 实 验 报 告 班级：09050446X 学号：09050446X00 姓名： 实验一 同步发电机准同期并列实验 一、实验目的 1．加深理解同步发电机准同期并列原理，掌握准同期并列条件； 2．掌握微机准同期控制器及模拟式综合整步表的使用方法； 3．熟悉同步发电机准同期并列过程； 4．观察、分析有关波形。 二、原理与说明 将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。 正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。 手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。 自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。当所有条件均满足时，在整定的越前时刻送出合闸脉冲。 三、实验项目和方法 （七）停机 当同步发电机与系统解列之后，按调速器的“停机/开机”按钮使“停机”灯亮，即可自动停机，当机组转速降到 85%以下时，微机励磁调节器自动逆变灭磁。待机组停稳后断开原动机开关，跳开励磁开关以及线路和无穷大电源开关。切断操作电源开关。 四、实验报告要求 1 ．比较手动准同期和自动准同期的调整并列过程； 2．分析合闸冲击电流的大小与哪些因素有关； 3．分析正弦整步电压波形的变化规律； 4．滑差频率 fs，开关时间 tyq 的整定原则？ 注意事项： 1．手动合闸时，仔细观察整步表上的旋转灯，在旋转灯接近0º位置之前某一时刻合闸。 2．当面板上的指示灯、数码管显示都停滞不动时，此时微机准同期...
