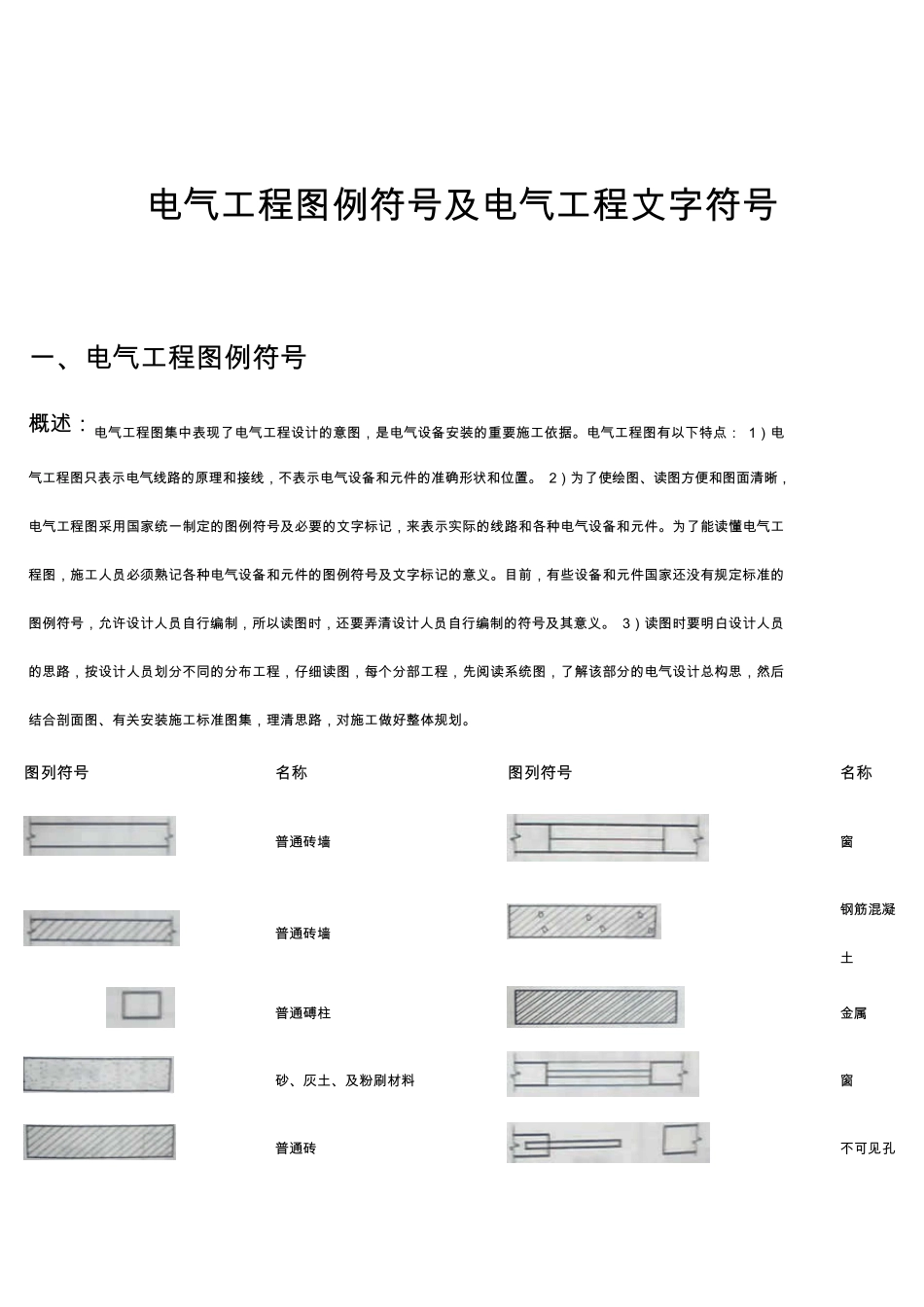

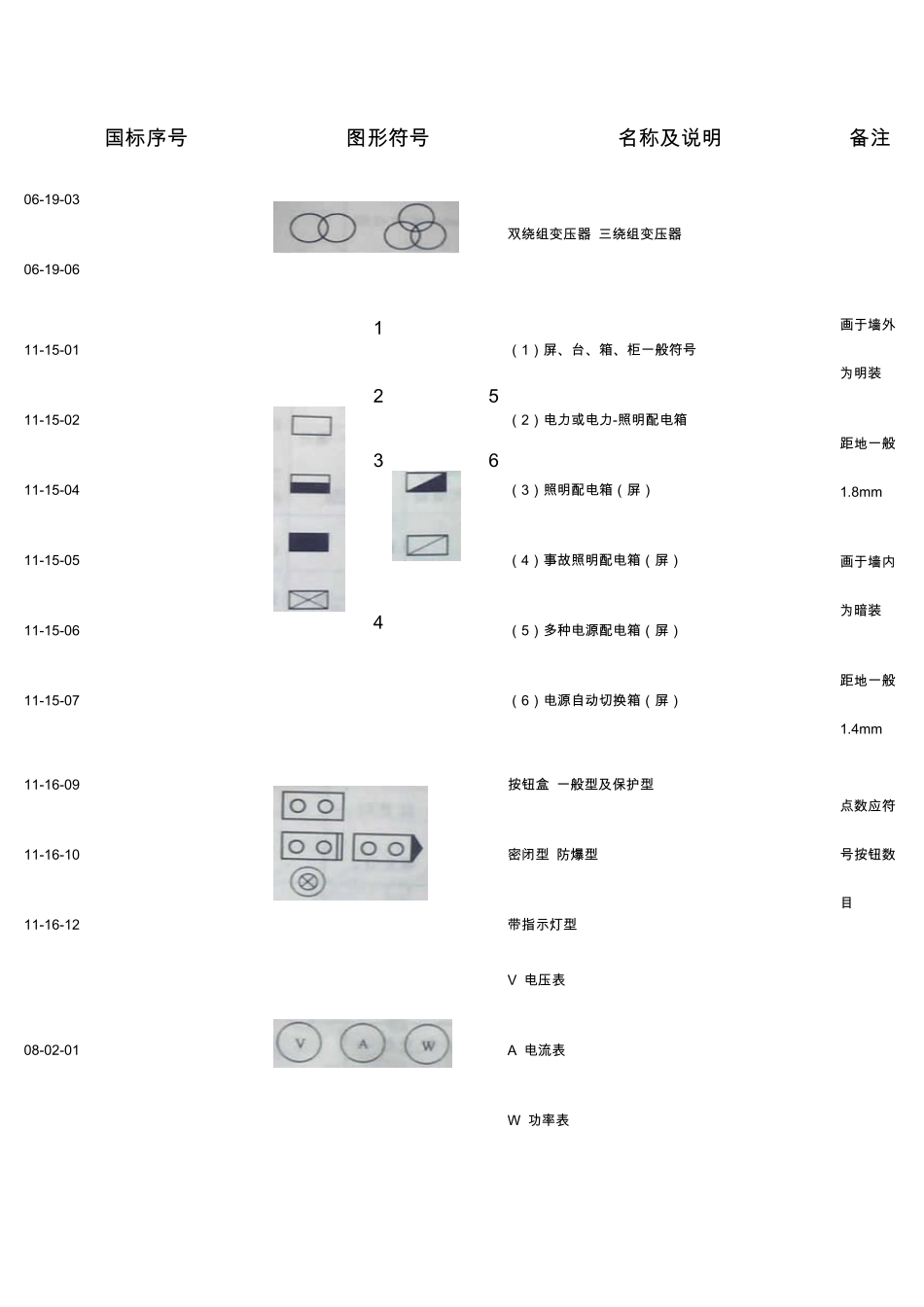

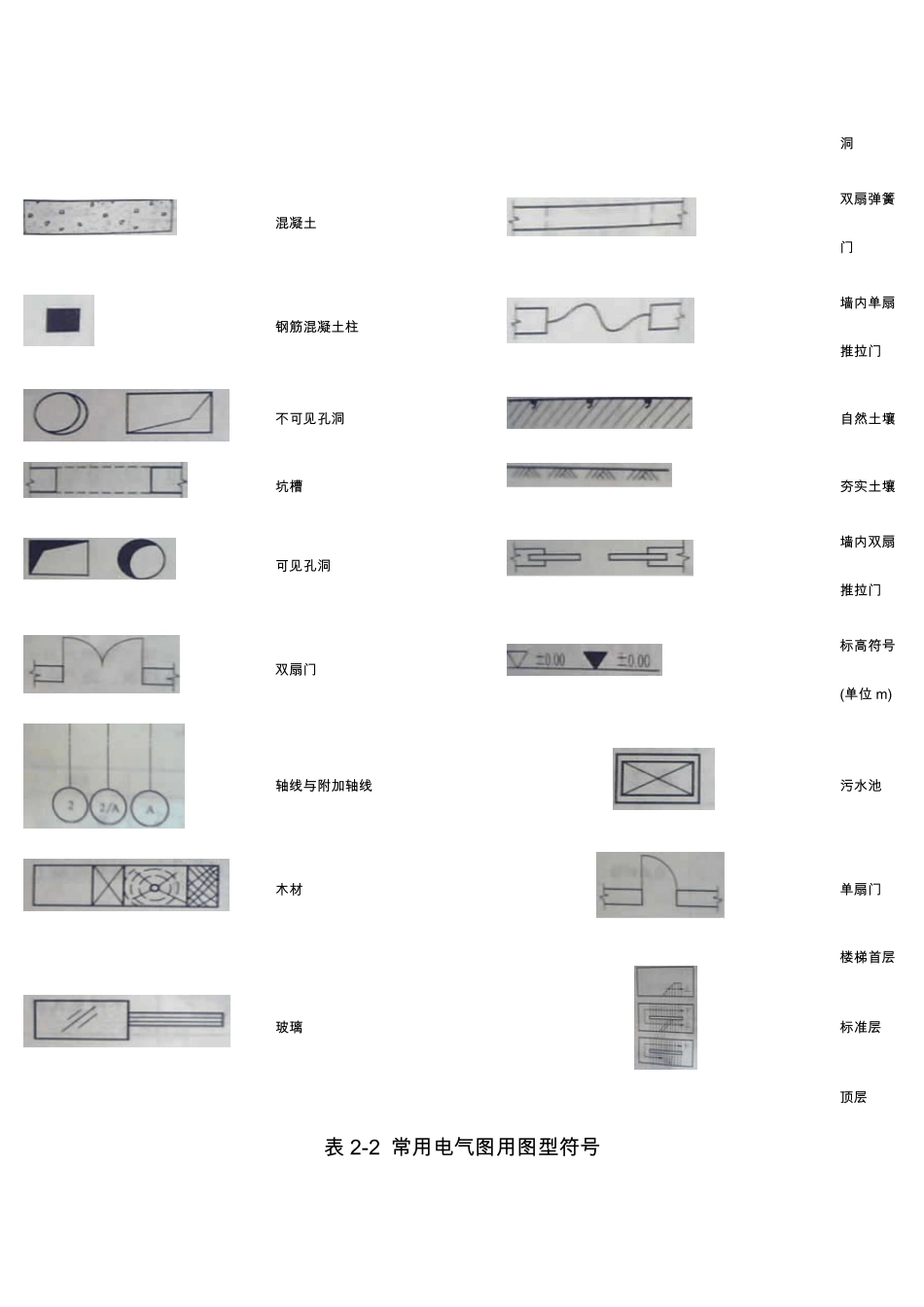

电 气 工 程 图 例 符 号 及 电 气 工 程 文 字 符 号 一 、电 气 工 程 图 例 符 号 概述：电 气 工 程 图 集中表现了电 气 工 程 设计的意图 ，是电 气 设备安装的重要施工 依据。电 气 工 程 图 有以下特点： 1）电气 工 程 图 只表示电 气 线路的原理和接线，不表示电 气 设备和元件的准确形状和位置。 2）为了使绘图 、读图 方便和图 面清晰，电 气 工 程 图 采用国家统一 制定的图 例 符 号 及 必要的文 字 标记，来表示实际的线路和各种电 气 设备和元件。为了能读懂电 气 工程 图 ，施工 人员必须熟记各种电 气 设备和元件的图 例 符 号 及 文 字 标记的意义。目前，有些设备和元件国家还没有规定标准的图 例 符 号 ，允许设计人员自行编制，所以读图 时，还要弄清设计人员自行编制的符 号 及 其意义。 3）读图 时要明白设计人员的思路，按设计人员划分不同的分布工 程 ，仔细读图 ，每个分部工 程 ，先阅读系统图 ，了解该部分的电 气 设计总构思，然后结合 剖 面图 、有关 安装施工 标准图 集，理清思路，对 施工 做 好 整 体 规划。 图 列 符 号 名 称 图 列 符 号 名 称 普 通 砖 墙 窗 普 通 砖 墙 钢 筋 混 凝土 普 通 磗 柱 金 属 砂 、灰 土 、及 粉 刷 材 料 窗 普 通 砖 不可 见 孔洞 混 凝 土 双 扇 弹 簧门 钢 筋 混 凝 土 柱 墙 内 单 扇推 拉 门 不可见孔洞 自然土 壤 坑槽 夯实土 壤 可见孔洞 墙 内 双 扇推 拉 门 双 扇 门 标高符号(单 位 m) 轴线与附加轴线 污水池 木材 单 扇 门 玻璃 楼梯首层标准层 顶层 表 2-2 常用电气图用图型符号 国 标 序 号 图 形 符 号 名 称 及 说 明 备 注06-19-03 06-19-06 双 绕 组 变 压 器 三 绕 组 变 压 器 1 253611-15-01 11-15-02 11-15-04 11-15-05 11-15-06 11-15-07 4 （ 1） 屏 、台、箱、柜一般符 号 （ 2） 电力或电力-照明 配电箱 （ 3） 照明 配电箱（ 屏 ） （ 4） 事故照明 配电箱（ 屏 ） （ 5） 多种电源配电箱（ 屏 ） （ 6） 电源自动切换箱（ 屏 ） 画于墙外为明 装 距地一般1.8mm 画于墙内为暗装 距地一般1.4mm 11-16-09 11-16-10 11-16-12 按钮盒 一般型...
