电力系统继电保护实验指导书

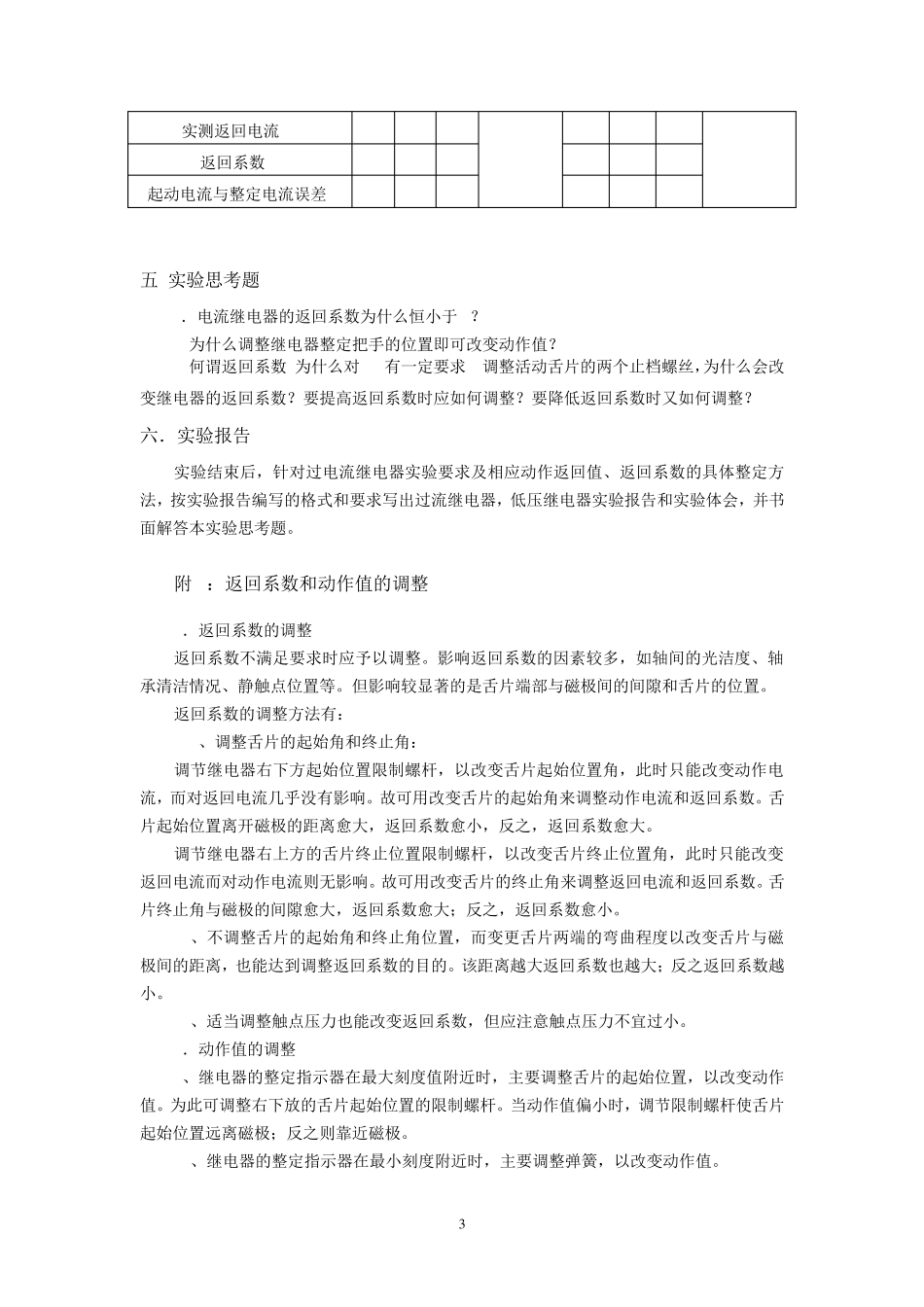

1 实验一 电磁型电流继电器实验 一．实验目的 1．熟悉 DL型电流继电器的内部结构、工作原理、基本特性。 2.测量电流继电器的动作值及返回值，计算返回系数。掌握测试、调整这些参数的基本方法。 3.了解继电器常开接点和常闭接点的区别，观察接点工作可靠性。 二．原理说明 DL-20C系列电流继电器为电磁式继电器。由电磁系统、整定装置、接触点系统组成。当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。改变线圈的串联或并联，可获得不同的额定值。 DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中 。 三．实验设备 序号 设备名称 使 用 仪 器 名 称 数量 1 控制屏 1 2 EPL-20A 变压器及单相可调电源 1 3 EPL-04 继电器—DL-21C电流继电器 1 4 EPL-11 交流电压表 1 5 EPL-11 交流电流表 1 6 EPL-11 直流电源及母线 1 7 EPL-12B 光示牌 1 四．实验内容及步骤 1.机械部分检查、转轴活动部分检查、舌片与电磁铁间隙的检查、弹簧的检查与调整、触点的检查与调整轴承与轴尖的检查。 2. 整定点的动作值、返回值及返回系数测试 实验接线图 1-2为过流继电器的实验接线。 （1）电流继电器的动作电流和返回电流测试： a .选择 EPL-04组件的 DL-21C过流继电器（额定电流为 6A），确定动作值并进行整定。本实验整定值为 2.7A及 5.4A两种工作状态。 注意：本继电器在出厂时已把转动刻度盘上的指针调整到 2.7A，学生也可以拆下玻璃 2 罩子自行调整电流整定值。 b .根据整定值要求对继电器线圈确定接线方式； 注意： （1）过流继电器线圈可采用串联或并联接法，如右图所示。其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。 （2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。 c .按图1-2接线（采用串联接法），调压器T、变压器T2和电阻 R均位于 EPL-20A，220V直流电源位于 EPL-11，交流电流表位于 EPL-11，量程为10 A。并把调压器旋钮逆时针调到底。 d．检查无误后，合上主电路电源开关和 220V直流电源船型开关，顺时针调节自耦调压器，增大输出电流，并同时观察交流电流表的读数和光示牌的动作情况。注意：当电流表的读数...
