电力系统继电保护课程设计指导书

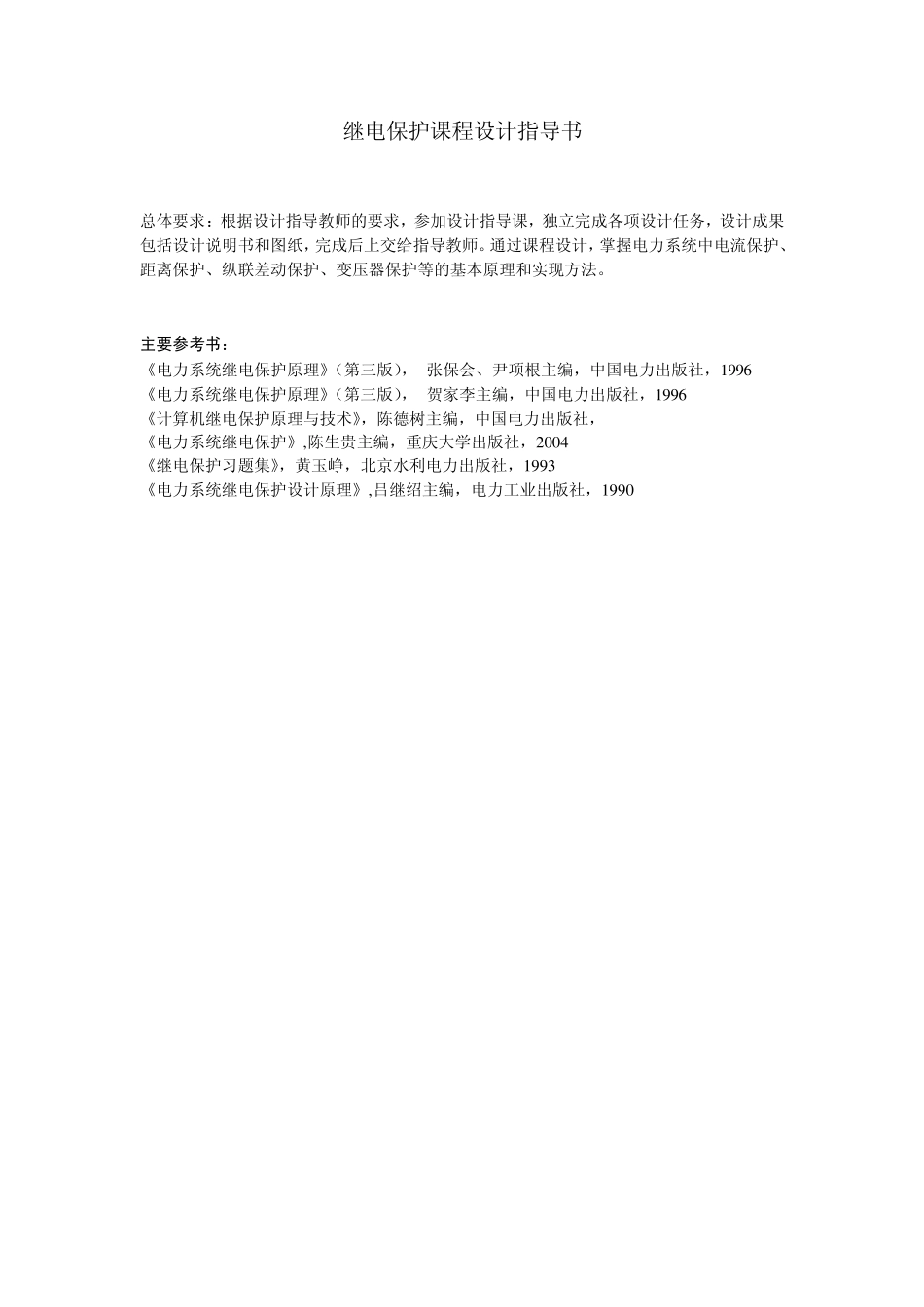

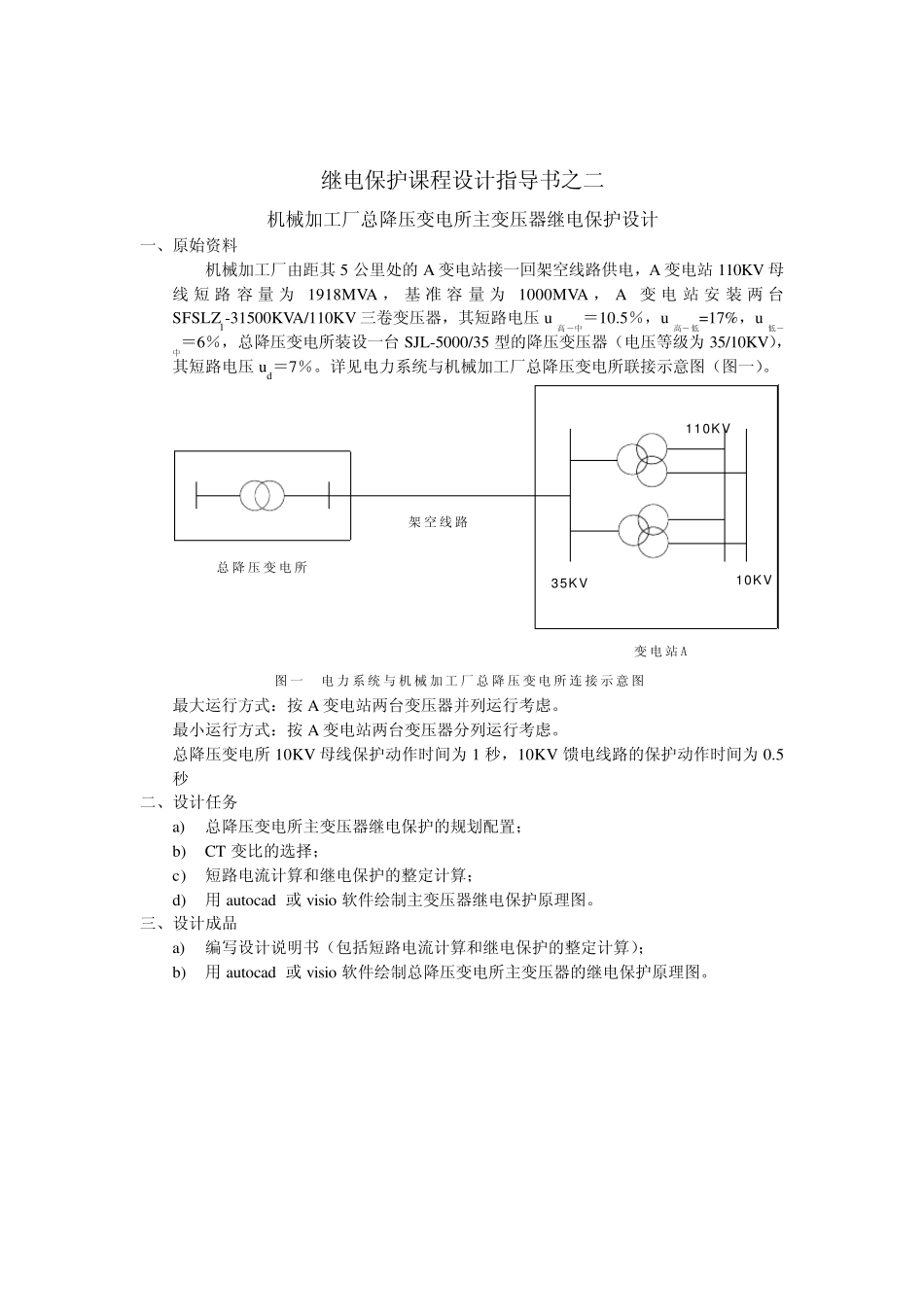

继电保护课程设计指导书 总体要求：根据设计指导教师的要求，参加设计指导课，独立完成各项设计任务，设计成果包括设计说明书和图纸，完成后上交给指导教师。通过课程设计，掌握电力系统中电流保护、距离保护、纵联差动保护、变压器保护等的基本原理和实现方法。 主要参考书： 《电力系统继电保护原理》（第三版）， 张保会、尹项根主编，中国电力出版社，1 9 9 6 《电力系统继电保护原理》（第三版）， 贺家李主编，中国电力出版社，1 9 9 6 《计算机继电保护原理与技术》，陈德树主编，中国电力出版社，1992 《电力系统继电保护》,陈生贵主编，重庆大学出版社，2 0 0 4 《继电保护习题集》，黄玉峥，北京水利电力出版社，1 9 9 3 《电力系统继电保护设计原理》,吕继绍主编，电力工业出版社，1 9 9 0 继电保护课程设计指导书之一 35KV 线路继电保护设计 一、原始资料 某35KV终端变电站具有多路进出线的双母线（如图1 所示），装有自动低频减载装置（ZPJH）,并已知第一路出线AB 和第二路出线AE 的有关网络参数如下： 系统短路容量：最大运行方式为 217.3MVA 最小运行方式为 145.6MVA 线路AB 上的最大传输功率为 9MW，功率因数 cos0.85 ，线路正序电抗10.4/xkm 变压器1T 所装差动保护的动作时限为 0.5s，并假设它换算至平均额定电压 37KV 母线侧的电抗130TX ，变压器1T 的连接组别为 y /d11。 变电站 C 所装的过电流保护的动作时限为 1.6s 操作电源为直流 220V 35KV217.3MVA145.6MVA线路1线路2线路325km30km最大传输容量9MWT1T230欧最大运行方式最小运行方式ABCDE图1 35KV终端变电站主接线y /d11y /d11 二、设计任务 1. 线路1 的继电保护与自动重合闸的规划配置； 2. CT 变比的选择； 3. 继电保护的整定计算和保护用继电器型号的选择； 4. 用 au tocad 或 v isio 软件绘制线路继电保护原理图和展开图。 三、设计成品 1. 编写设计说明书（包括继电保护的整定计算）； 2. 绘制 35KV 线路保护的原理图和展开图。 继电保护课程设计指导书之二 机械加工厂总降压变电所主变压器继电保护设计 一、原始资料 机械加工厂由距其 5 公里处的 A 变电站接一回架空线路供电，A 变电站 110KV 母线 短 路 容 量 为 1918MVA ， 基 准 容 量 为 1000MVA ， A 变电站 安 装 两 台SFSLZ1-31500KVA/110KV 三卷变压器，其短路电压u高－...
