电力金具资料

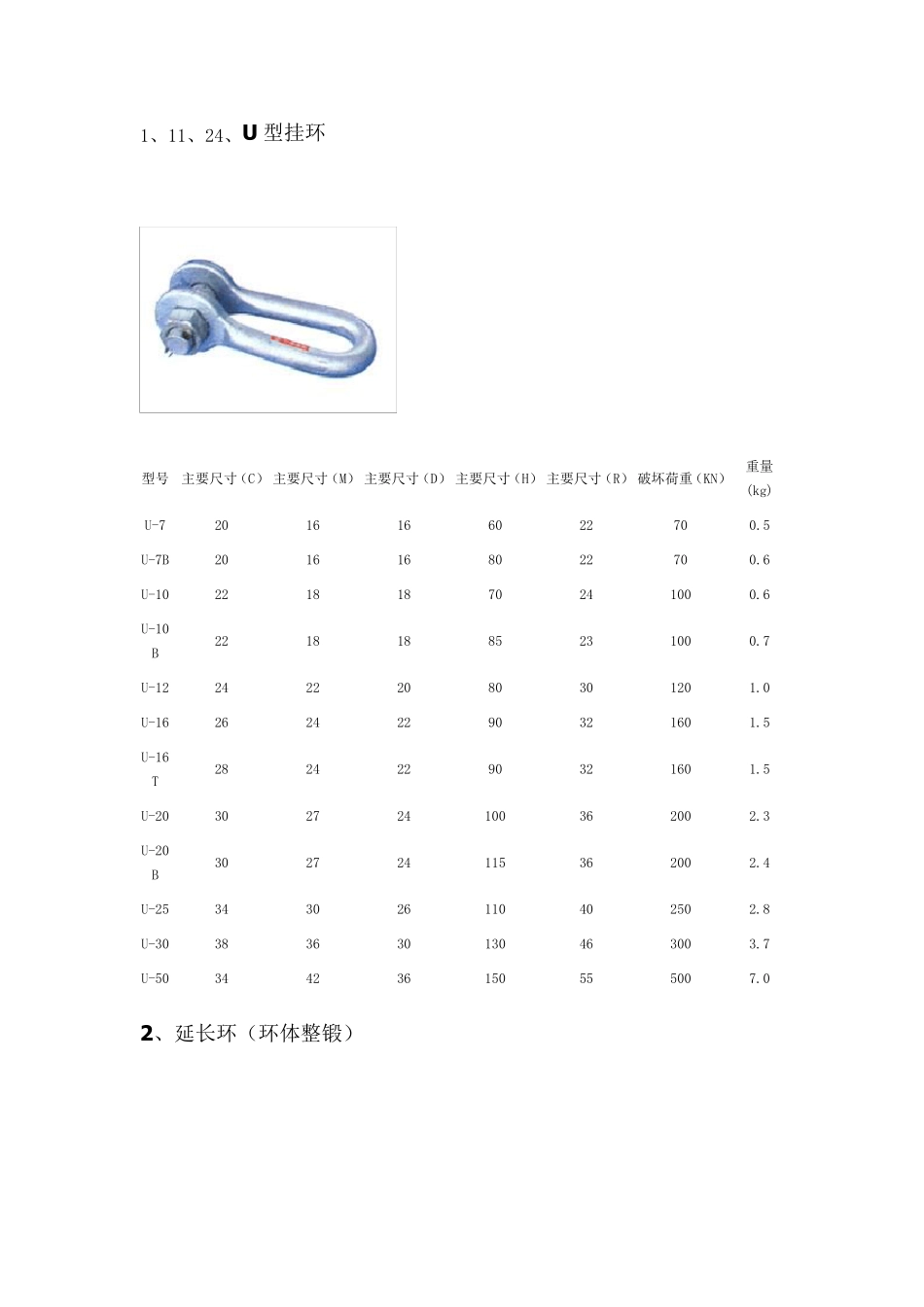

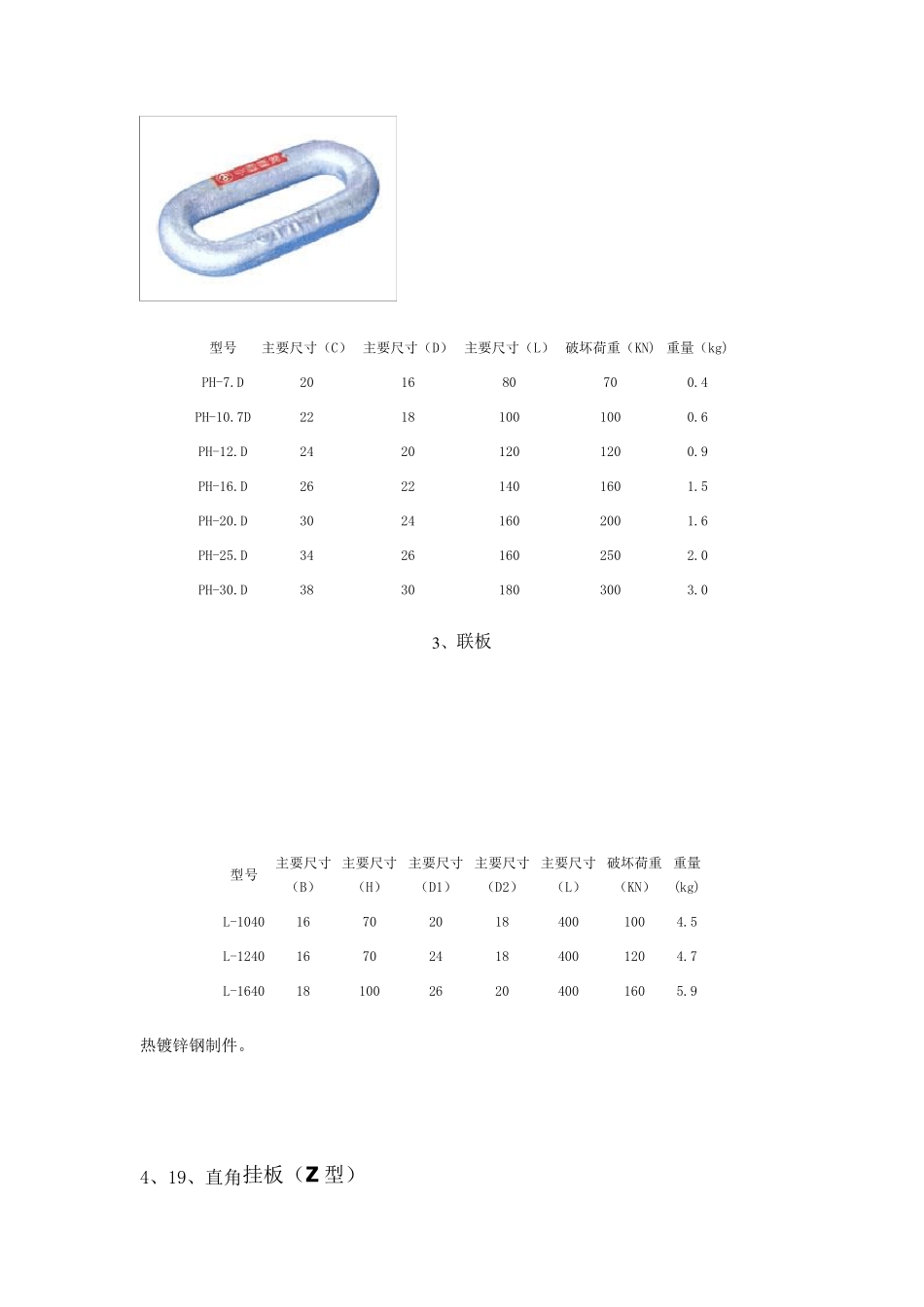

1、11、24、U 型挂环 型号 主要尺寸（C） 主要尺寸（M） 主要尺寸（D） 主要尺寸（H） 主要尺寸（R） 破坏荷重（KN） 重量(kg) U-7 20 16 16 60 22 70 0.5 U-7B 20 16 16 80 22 70 0.6 U-10 22 18 18 70 24 100 0.6 U-10B 22 18 18 85 23 100 0.7 U-12 24 22 20 80 30 120 1.0 U-16 26 24 22 90 32 160 1.5 U-16T 28 24 22 90 32 160 1.5 U-20 30 27 24 100 36 200 2.3 U-20B 30 27 24 115 36 200 2.4 U-25 34 30 26 110 40 250 2.8 U-30 38 36 30 130 46 300 3.7 U-50 34 42 36 150 55 500 7.0 2、延长环（环体整锻） 型号 主要尺寸（C） 主要尺寸（D） 主要尺寸（L） 破坏荷重（KN) 重量（kg) PH-7.D 20 16 80 70 0.4 PH-10.7D 22 18 100 100 0.6 PH-12.D 24 20 120 120 0.9 PH-16.D 26 22 140 160 1.5 PH-20.D 30 24 160 200 1.6 PH-25.D 34 26 160 250 2.0 PH-30.D 38 30 180 300 3.0 3 、联板 型号 主要尺寸 （B） 主要尺寸 （H） 主要尺寸 （D1） 主要尺寸 （D2） 主要尺寸 （L） 破坏荷重 （KN） 重量 (kg) L-1040 16 70 20 18 400 100 4.5 L-1240 16 70 24 18 400 120 4.7 L-1640 18 100 26 20 400 160 5.9 热镀锌钢制件。 4、19、直角挂板（Z 型） 型号 主要尺寸(C1) 主要尺寸(C2) 主要尺寸(M) 主要尺寸(H) 破坏荷重（kN) 重量(kg) Z-7 18 18 16 60 70 0.6 Z-7B 20 18 16 80 70 0.7 Z-10 20 20 18 70 100 0.8 Z-10B 20 20 18 80 100 0.9 Z-12 24 24 22 80 120 1.3 Z-16 26 26 24 90 160 2.5 Z-16C 26 26 24 140 160 3.2 Z-16C 26 26 24 170 160 3.8 Z-20 30 30 27 120 160 3.5 Z-25 34 34 30 110 250 3.8 5 、球头挂杯 型号 适用导线范围 mm 主要尺寸 （D1） 主要尺寸 （D2） 主要尺寸 （D） 主要尺寸 （B） 主要尺寸 （H1） 主要尺寸 （H2） 破坏荷重 (kN) 重量 （kg) Q-7 XP-7 33.3 17 22 16 50 13.4 70 0.3 QP-7 XP-7 X-4.5 33.3 17 20 16 50 13.4 70 0.3 QP-10 XP-10 33.3 17 20 16 50 13.4 100 0.3 QP-16 XP-16 41.0 21 26 20 60 19.5 160 0.5 QP-20 XP-20 49.0 25 ...
