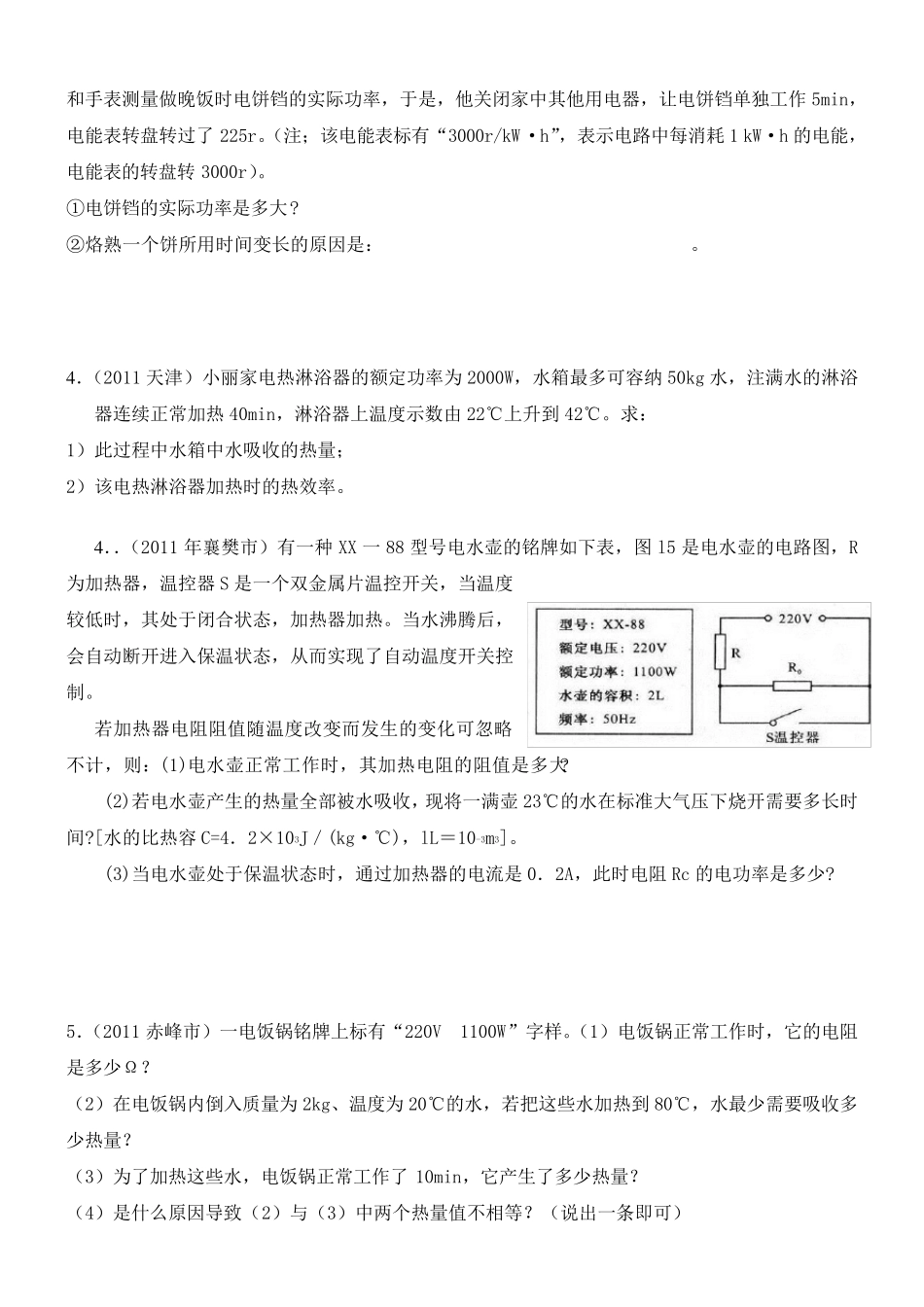

1．（2011 自贡）如图所示，小灯泡L 标有“8V 4W”字样。闭合开关，小灯泡正常发光，电流表的示数为2A。求：（1）小灯泡L 的电阻；（2）通过R0的电流；（3）电阻R0消耗的电功率。 1．（2011 宿迁）如图甲所示为某小组设计的模拟调光灯电路，选用的电源电压恒为6V，灯泡上标有“3.8V 0.4A”字样，变阻器上标有“20Ω 1A”字样． （1）求灯泡正常发光时的电阻． （2）求灯泡正常发光时变阻器消耗的电功率． （3）使用中小明发现这个电路存在缺陷，于是他在电路中串联了一个电阻R0，电路如图乙所示．你认为R0在电路中起到了什么作用？其阻值为多大比较合适？ 2．（2011 沈阳）额定电压为2.5V 的小灯泡连入如图8 甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10 。闭合开关S，滑片从 b 端向 a 端滑动，直到小灯泡正常发光，得到如图8 乙所示的I—U 图象。求： (1)小灯泡的额定功率。 (2)滑片在 b 端时小灯泡的电阻。 (3)电源电压。 3 ．（2011 陕西）图-1 为小明家的电饼铛（cheng），主要用于食品的考烙和烹制。它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图-2，S 为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2。 （1）R1正常工作时，R1消耗的电功率是 W。 （2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数） （3）小明妈妈总感觉做晚饭时烙熟 一个饼所用时间 比在其他时段 要长 。小明决 定用家中的电能 表第 2 4 题 图 S L P R0 甲 乙 S L P 图8 和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5min，电能表转盘转过了225r。（注；该电能表标有“3000r/kW·h”，表示电路中每消耗 1 kW·h 的电能，电能表的转盘转3000r）。 ①电饼铛的实际功率是多大? ②烙熟一个饼所用时间变长的原因是： 。 4 ．（2011 天津）小丽家电热淋浴器的额定功率为 2000W，水箱最多可容纳 50kg 水，注满水的淋浴器连续正常加热 40min，淋浴器上温度示数由 22℃上升到 42℃。求： 1）此过程中水箱中水吸收的热量； 2）该电热淋浴器加热时的热效率。 4 ．．（2011 年襄樊市）有一种 XX 一 88 型号电水壶的铭牌如下表，图 l5 是电水壶的电路图，R为加热器，温控器S 是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。当水沸...
