电动升降式高杆灯安装说明书

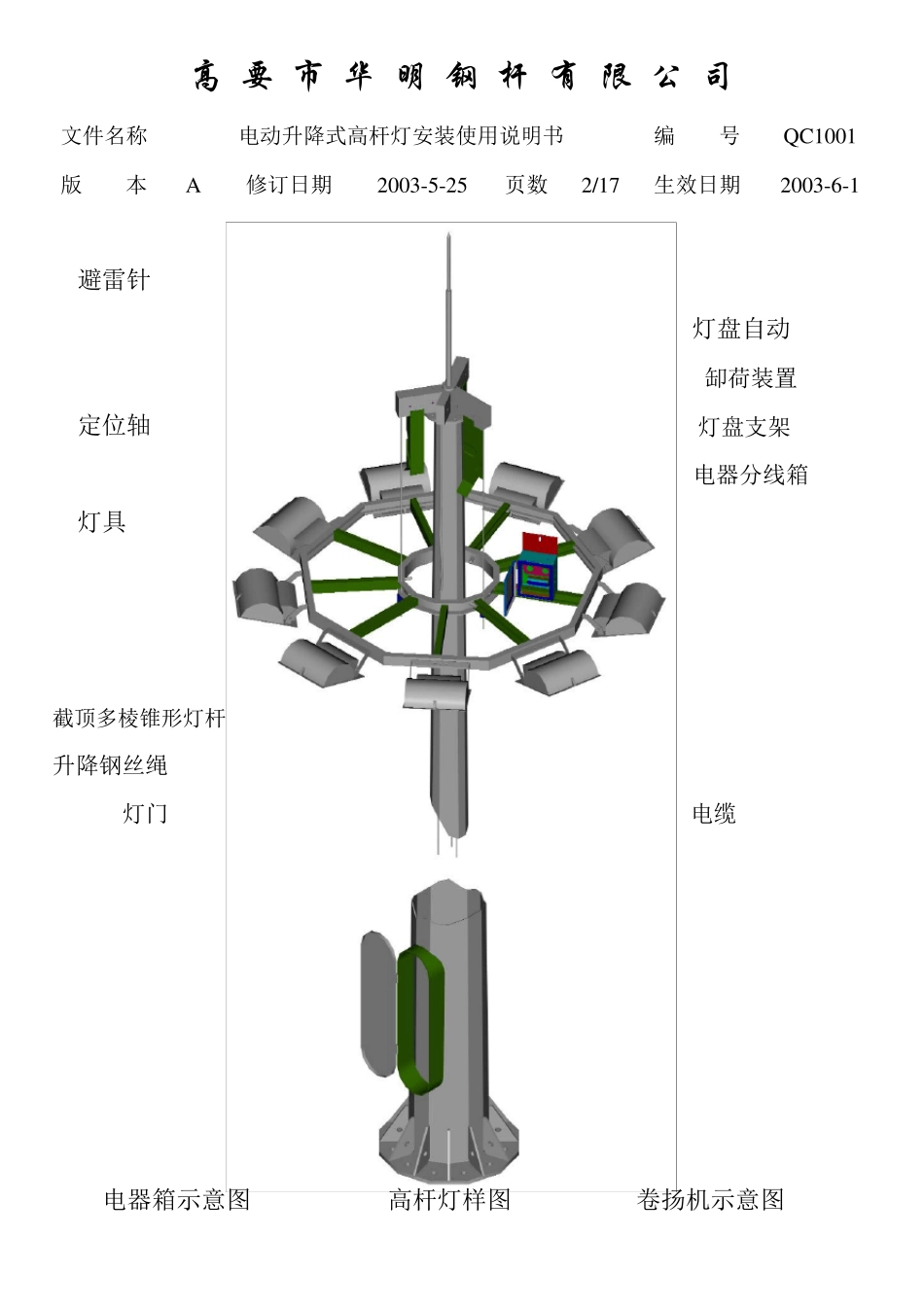

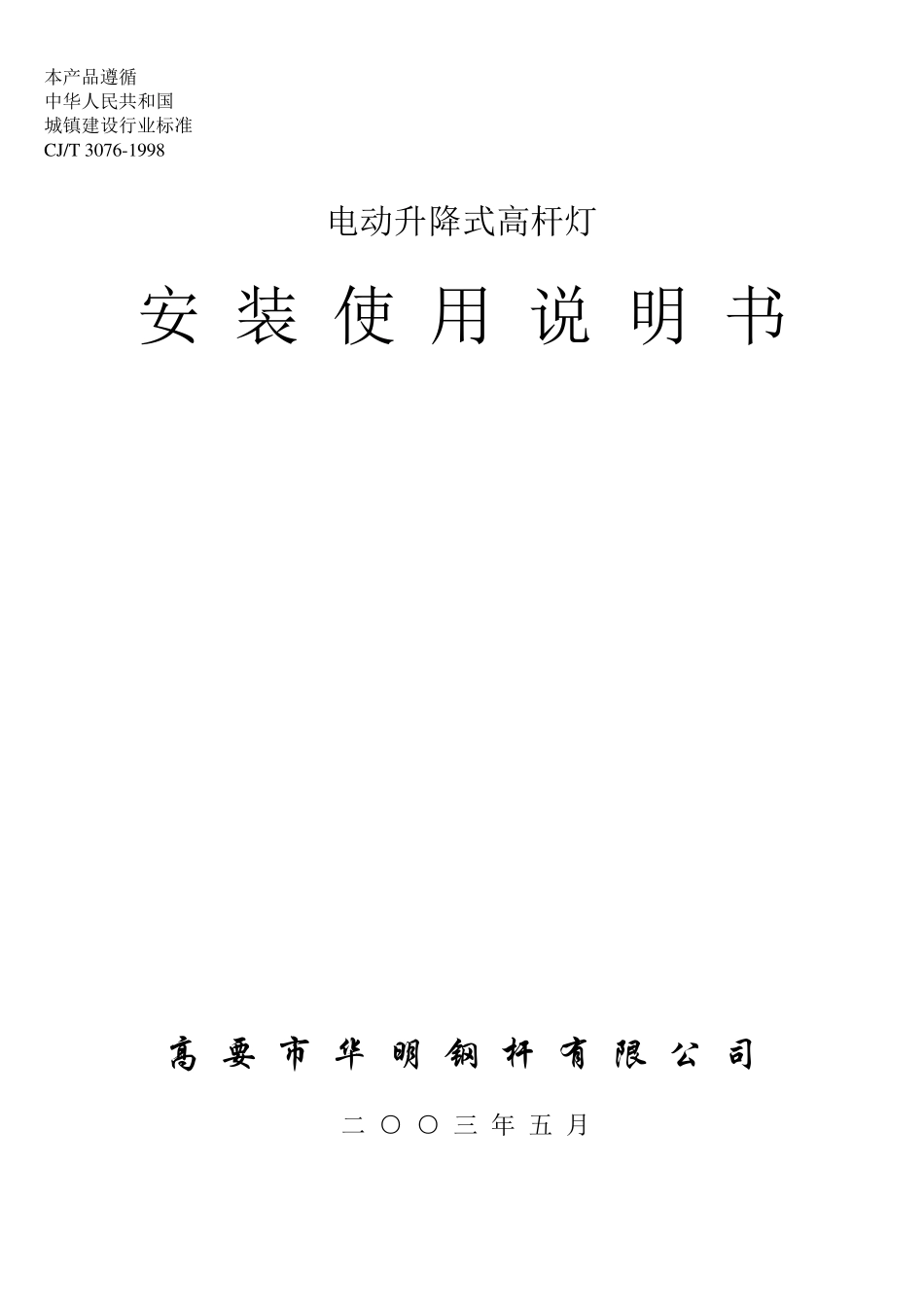

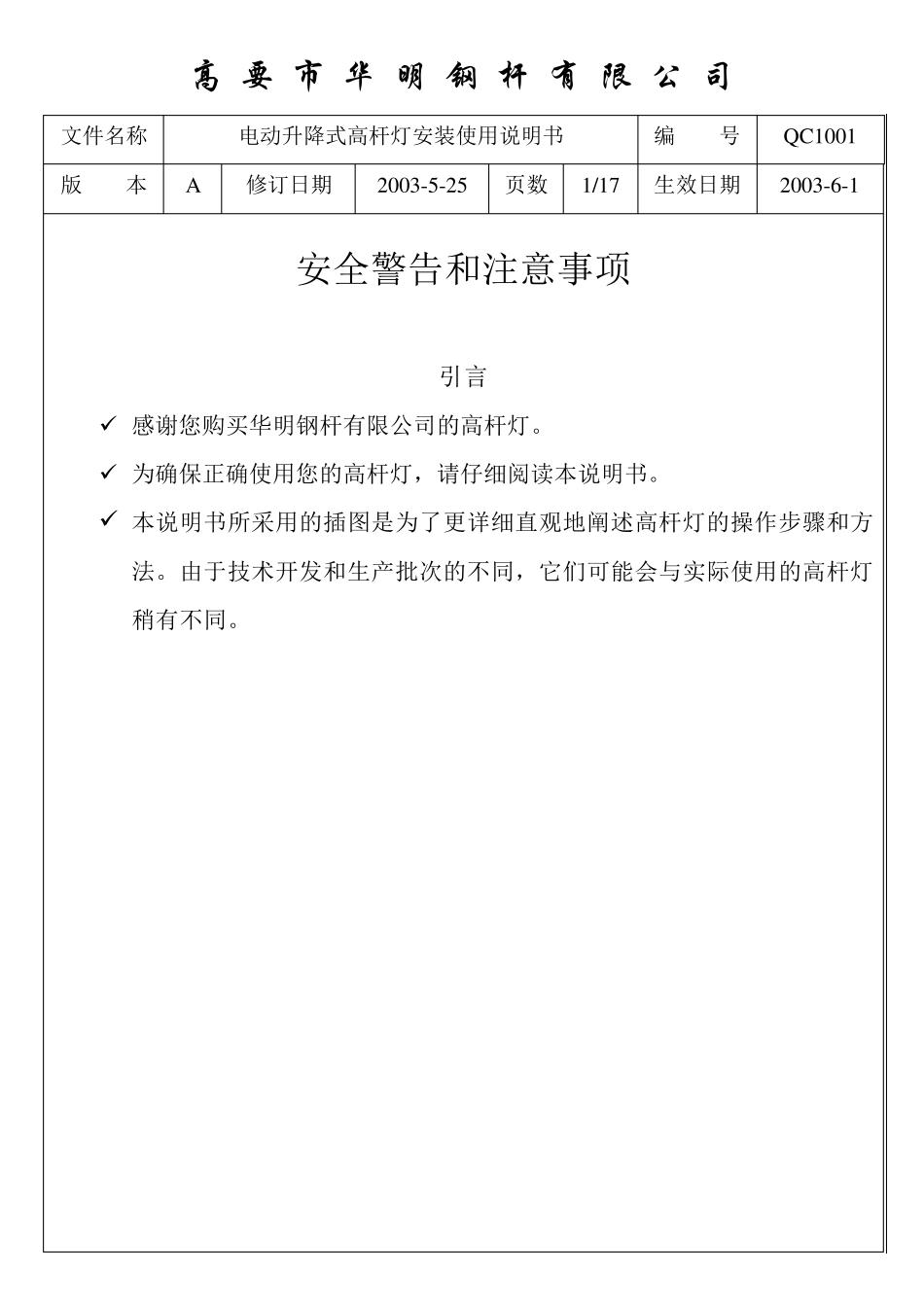

本产品遵循 中华人民共和国 城镇建设行业标准 CJ/T 3076-1998 电动升降式高杆灯 安 装 使 用 说 明 书 高 要 市 华 明 钢 杆 有 限 公 司 二 ○ ○ 三 年 五 月 高 要 市 华 明 钢 杆 有 限 公 司 文件名称 电动升降式高杆灯安装使用说明书 编 号 QC1001 版 本 A 修订日期 2003-5-25 页数 1/17 生效日期 2003-6-1 安全警告和注意事项 引言 ✓ 感谢您购买华明钢杆有限公司的高杆灯。 ✓ 为确保正确使用您的高杆灯，请仔细阅读本说明书。 ✓ 本说明书所采用的插图是为了更详细直观地阐述高杆灯的操作步骤和方法。由于技术开发和生产批次的不同，它们可能会与实际使用的高杆灯稍有不同。 高 要 市 华 明 钢 杆 有 限 公 司 文件名称 电动升降式高杆灯安装使用说明书 编 号 QC1001 版 本 A 修订日期 2003-5-25 页数 2/17 生效日期 2003-6-1 避雷针 灯盘自动 缷荷装置 定位轴 灯盘支架 电器分线箱 灯具 截顶多棱锥形灯杆 升降钢丝绳 灯门 电缆 电器箱示意图 高杆灯样图 卷扬机示意图 高 要 市 华 明 钢 杆 有 限 公 司 文件名称 电动升降式高杆灯安装使用说明书 编 号 QC1001 版 本 A 修订日期 2003-5-25 页数 3/17 生效日期 2003-6-1 一、 概述 电动升降式高杆灯，广泛适用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积照明。 二、主要技术参数 1.安装总高度 m 2.灯盘直径 m 3.总功率 W 4.配用电机功率 1.1 KW 5.钢丝绳承载能力 ≤ 000 kg 6.升降速度 ≤0.2 m/s 7.总重量 kg 三、结构简介 电动升降式高杆灯主要部件由灯盘支架（用于安装灯具）、灯杆、升降机构、电气装置等组成。灯盘支架可升降，便于灯具、光源、电器的维护和检修。 灯盘支架采用优质钢材（亦可选用不锈钢、铝合金等材料）制成。灯盘支架上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。若有特殊订货时,可含防坠落系统。灯盘支架造型可在符合钢结构设计规范的条件内,满 足 用户要求 进 行 设计。 灯杆为 一次 成型截 顶 多 棱 锥 形 钢杆，根 据 使用高度确 定 为2～ 5 节 ，各 节 长度7～ 12m。本杆选用优质结构钢板 折 压 成多 棱 锥 形 ，运 用计算 机控 制下 的自 动埋 弧 焊 焊 接工 艺 拼 焊 成均 匀 ...
