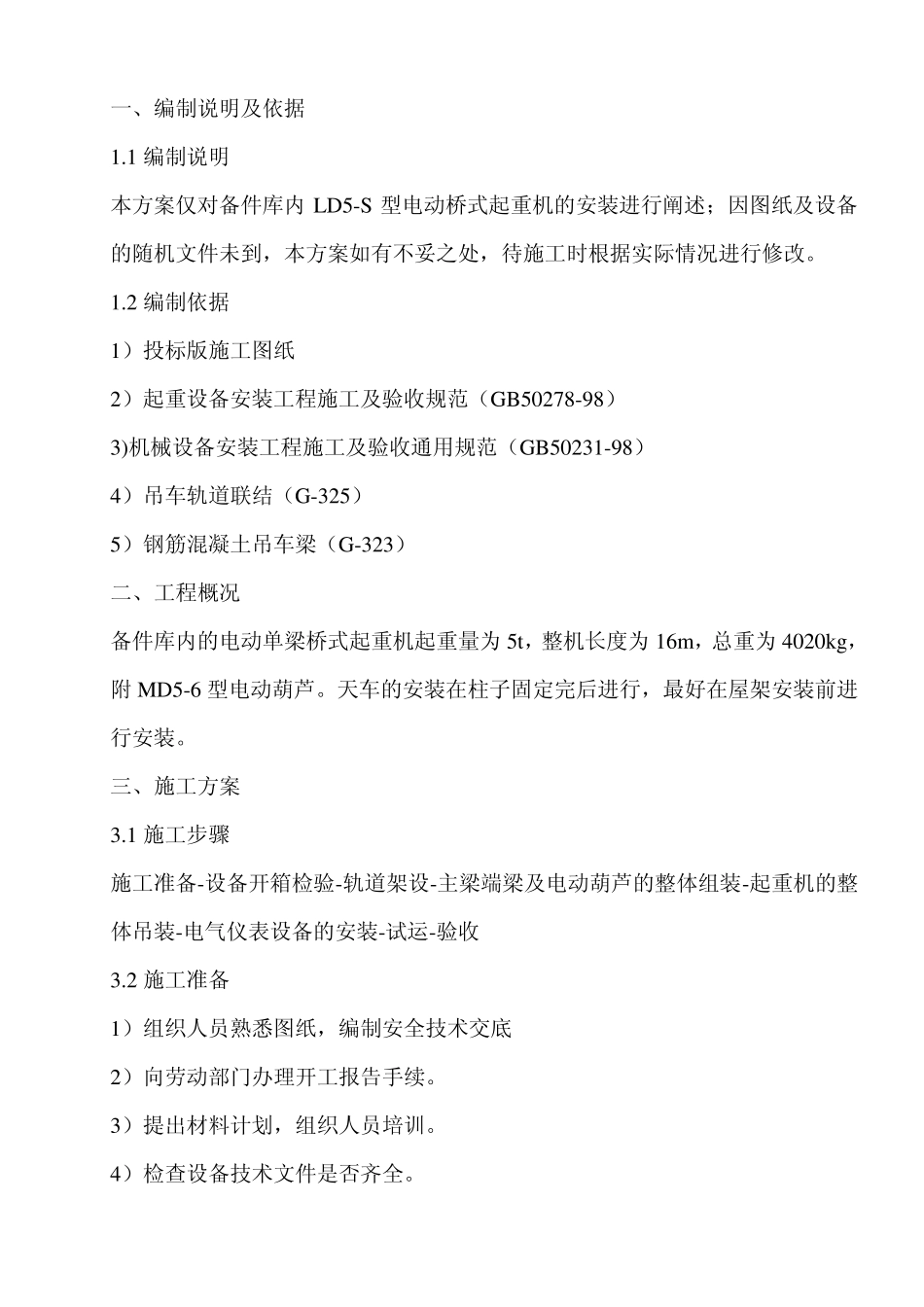

电动单梁桥式起重机_第2页
2/8

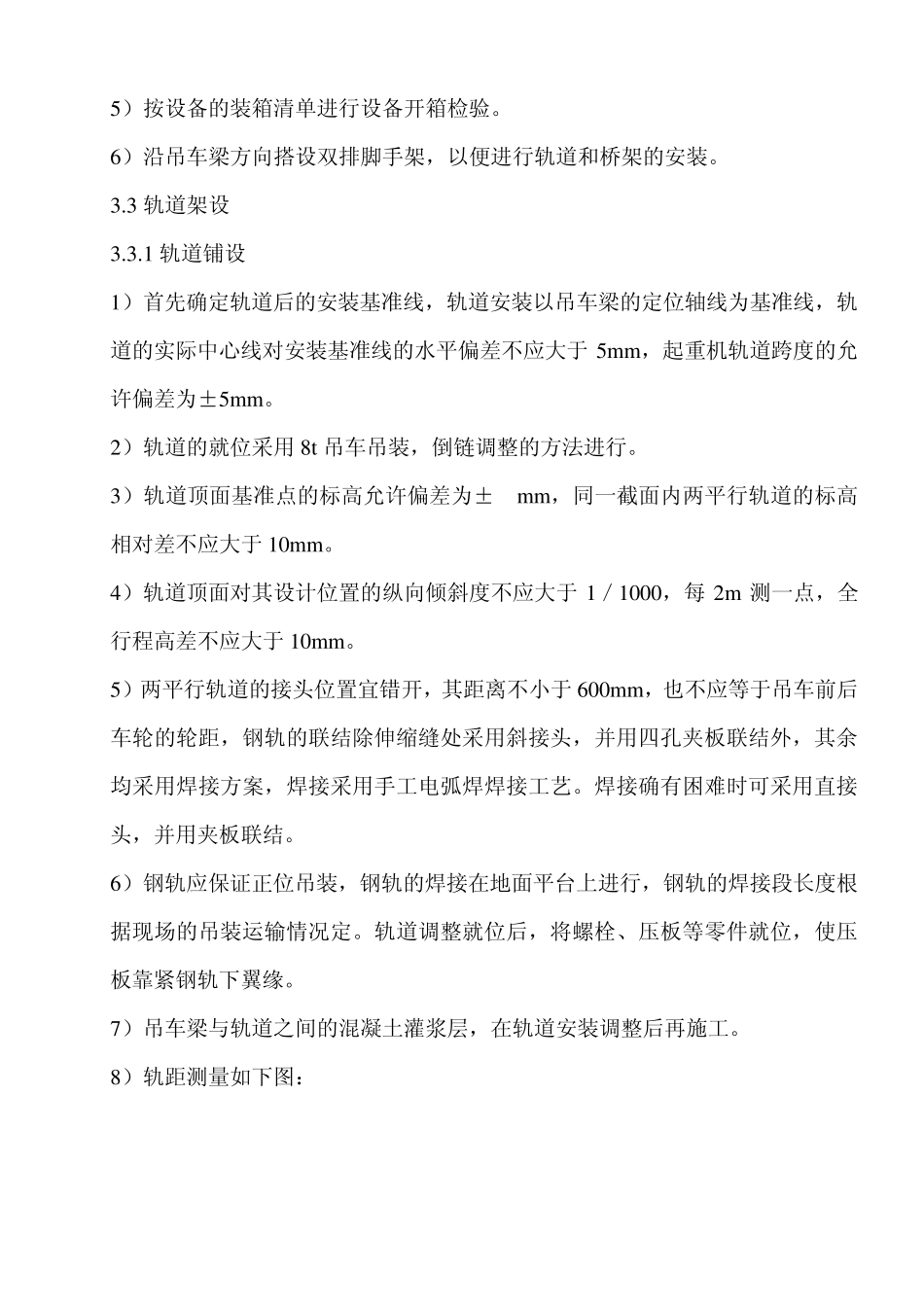

电动单梁桥式起重机_第3页
3/8
电动单梁桥式起重机 安装方案 一、编制说明及依据 1.1 编制说明 本方案仅对备件库内 LD5-S 型电动桥式起重机的安装进行阐述;因图纸及设备的随机文件未到,本方案如有不妥之处,待施工时根据实际情况进行修改。 1.2 编制依据 1)投标版施工图纸 2)起重设备安装工程施工及验收规范(GB50278-98) 3)机械设备安装工程施工及验收通用规范(GB50231-98) 4)吊车轨道联结(G-325) 5)钢筋混凝土吊车梁(G-323) 二、工程概况 备件库内的电动单梁桥式起重机起重量为 5t,整机长度为 16m,总重为 4020kg,附 MD5-6 型电动葫芦。天车的安装在柱子固定完后进行,最好在屋架安装前进行安装。 三、施工方案 3.1 施工步骤 施工准备-设备开箱检验-轨道架设-主梁端梁及电动葫芦的整体组装-起重机的整体吊装-电气仪表设备的安装-试运-验收 3.2 施工准备 1)组织人员熟悉图纸,编制安全技术交底 2)向劳动部门办理开工报告手续。 3)提出材料计划,组织人员培训。 4)检查设备技术文件是否齐全。 5)按设备的装箱清单进行设备开箱检验。 6)沿吊车梁方向搭设双排脚手架,以便进行轨道和桥架的安装。 3.3 轨道架设 3.3.1 轨道铺设 1)首先确定轨道后的安装基准线,轨道安装以吊车梁的定位轴线为基准线,轨道的实际中心线对安装基准线的水平偏差不应大于5mm,起重机轨道跨度的允许偏差为±5mm。 2)轨道的就位采用 8t吊车吊装,倒链调整的方法进行。 3)轨道顶面基准点的标高允许偏差为±10mm,同一截面内两平行轨道的标高相对差不应大于10mm。 4)轨道顶面对其设计位置的纵向倾斜度不应大于1/1000,每 2m 测一点,全行程高差不应大于10mm。 5)两平行轨道的接头位置宜错开,其距离不小于600mm,也不应等于吊车前后车轮的轮距,钢轨的联结除伸缩缝处采用斜接头,并用四孔夹板联结外,其余均采用焊接方案,焊接采用手工电弧焊焊接工艺。焊接确有困难时可采用直接头,并用夹板联结。 6)钢轨应保证正位吊装,钢轨的焊接在地面平台上进行,钢轨的焊接段长度根据现场的吊装运输情况定。轨道调整就位后,将螺栓、压板等零件就位,使压板靠紧钢轨下翼缘。 7)吊车梁与轨道之间的混凝土灌浆层,在轨道安装调整后再施工。 8)轨距测量如下图: 2.3.2 车档的安装 1)轨道上的车档宜在吊装起重前装好。车档制作前先测定吊车上联结的螺栓或螺栓孔的实际位置,以便相应调整车档上的螺栓孔位置。 2)同一跨度内两条平行轨...
