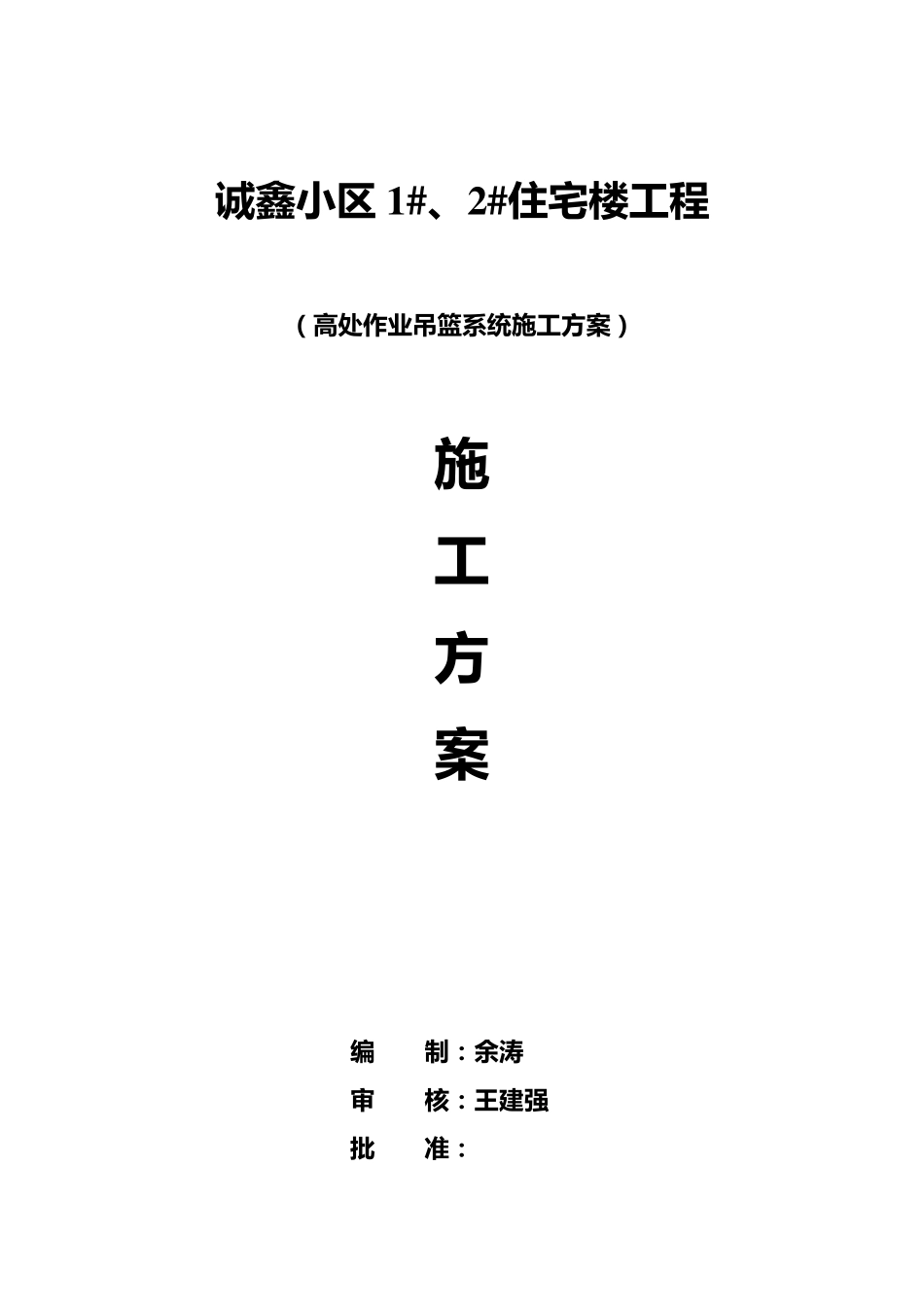

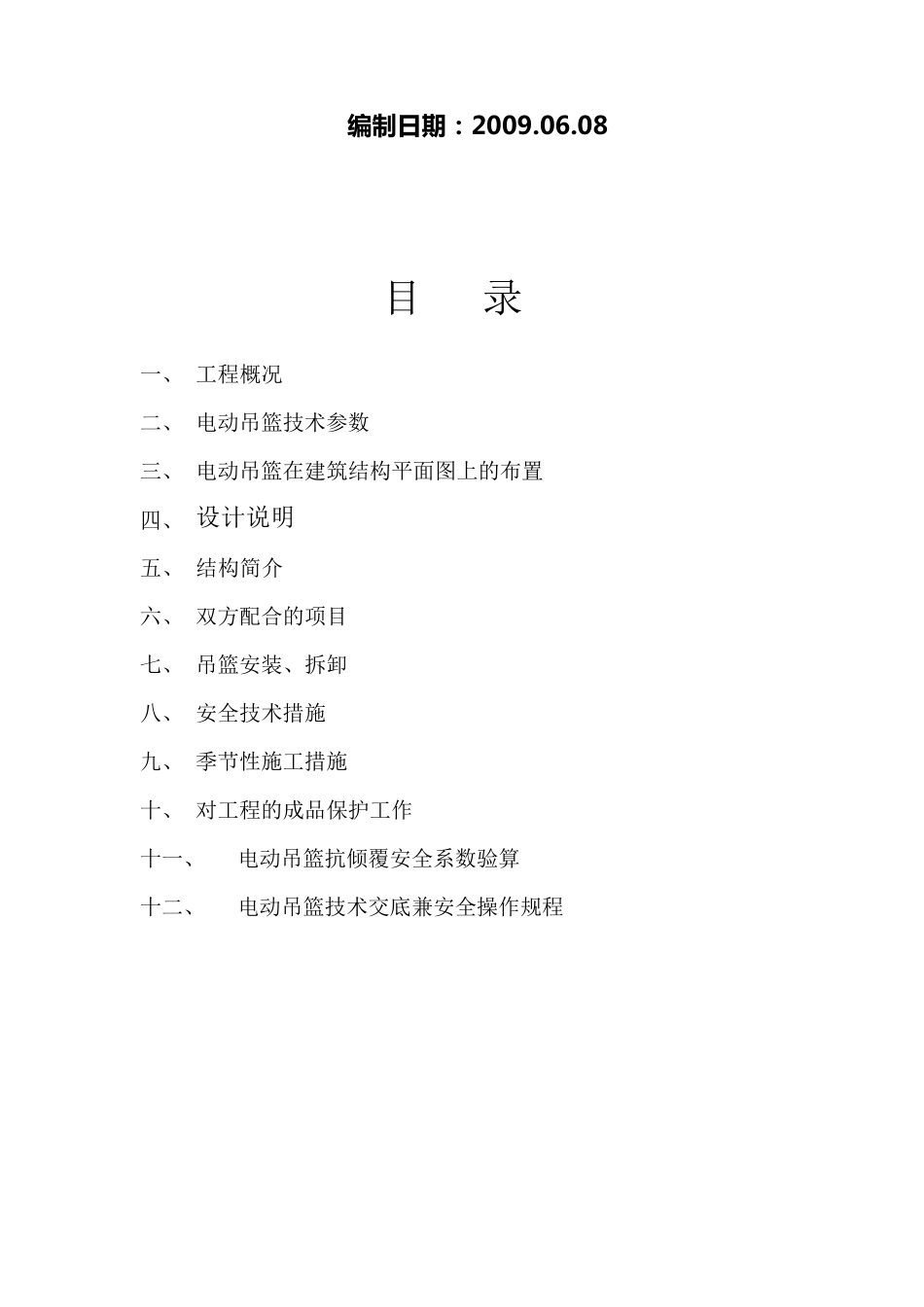

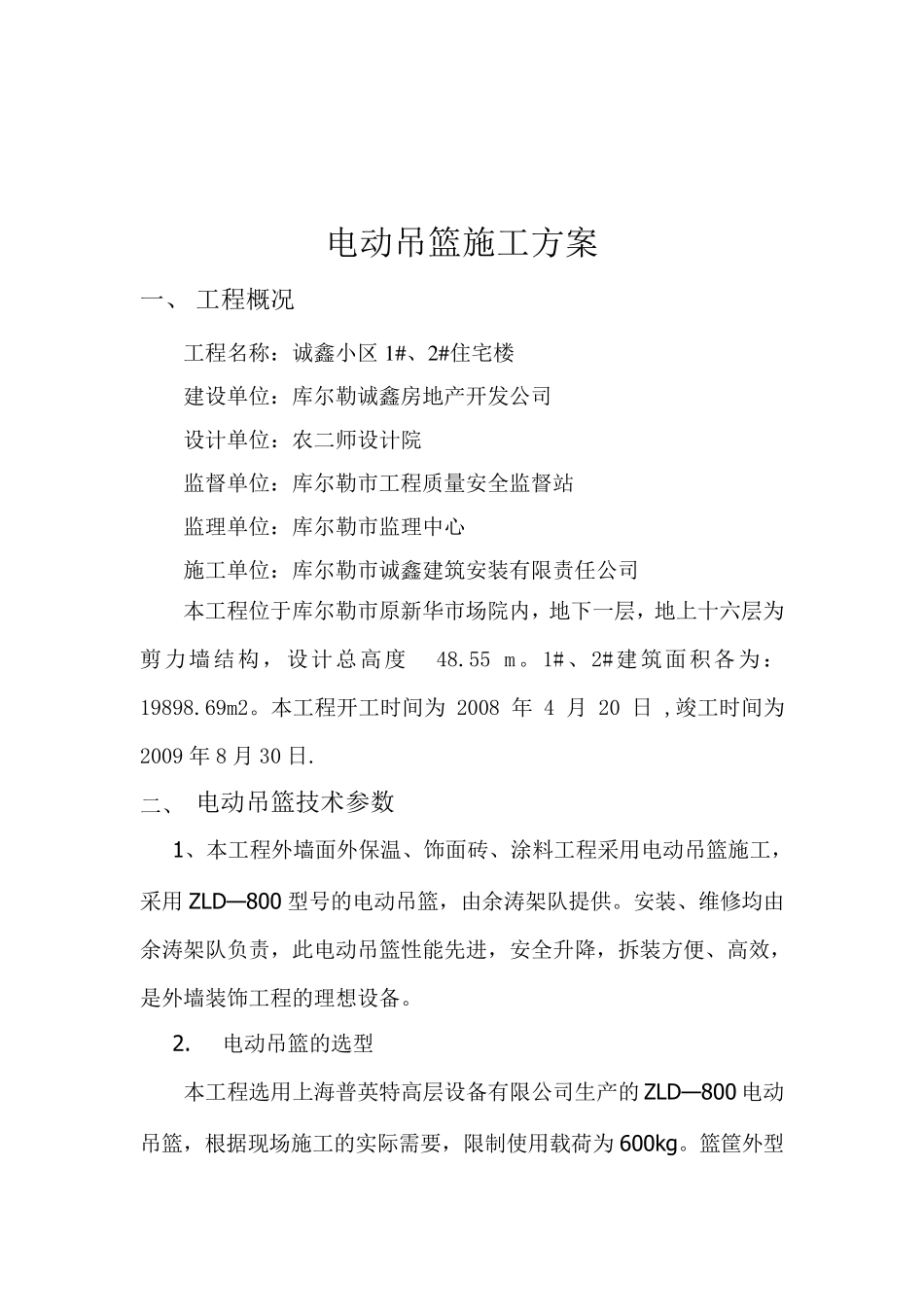

诚 鑫 小 区 1 # 、2 # 住宅楼工程 (高处作业吊篮系统施工方案) 施 工 方 案 编 制:余涛 审 核:王建强 批 准: 编 制日期:2009.06.08 目 录 一、 工程概况 二、 电动吊篮技术参数 三、 电动吊篮在建筑结构平面图上的布置 四、 设计说明 五、 结构简介 六、 双方配合的项目 七、 吊篮安装、拆卸 八、 安全技术措施 九、 季节性施工措施 十、 对工程的成品保护工作 十一、 电动吊篮抗倾覆安全系数验算 十二、 电动吊篮技术交底兼安全操作规程 电动吊篮施工方案 一、 工程概况 工程名称:诚鑫小区 1 # 、2 # 住宅楼 建设单位:库尔勒诚鑫房地产开发公司 设计单位:农二师设计院 监督单位:库尔勒市工程质量安全监督站 监理单位:库尔勒市监理中心 施工单位:库尔勒市诚鑫建筑安装有限责任公司 本工程位于库尔勒市原新华市场院内,地下一层,地上十六层为剪力墙结构,设计总高度 48.55 m。1#、2#建筑面积各为: 19898.69m2。本工程开工时间为 2008 年 4 月 20 日 ,竣工时间为2009 年 8 月 30 日. 二、 电动吊篮技术参数 1、本工程外墙面外保温、饰面砖、涂料工程采用电动吊篮施工,采用 ZLD— 800 型号的电动吊篮,由余涛架队提供。安装、维修均由余涛架队负责,此电动吊篮性能先进,安全升降,拆装方便、高效,是外墙装饰工程的理想设备。 2. 电动吊篮的选型 本工程选用上海普英特高层设备有限公司生产的 ZLD— 800 电动吊篮,根据现场施工的实际需要,限制使用载荷为 600kg。篮筐外型尺寸:宽700mm╳高 1100mm,单元长度有 2 米、2.5 米两种尺寸,然后按需要进行拼装,长度有 6 米、7.5 米、2.5 米。 3. 电动吊篮主要技术参数: 型 号 ZLD—800 型 电 源 380v±5% 50Hz 三相五线 控制使用载荷(kg) 500 电动机功率(kw) 2×1.5/2.2 额定提升速度(m/min) 9-11 钢丝绳 Ф8.3--8.6 型号 6×19+IWS 航空用,破断拉力大于 51KN 安全锁 防倾斜式 安全锁允许冲击力 30KN 三、电动吊篮在建筑结构平面图上的布置: 吊篮具体布置沿外墙四周进行,根据平面凹凸情况进行设计,最大限度的满足外墙的装修需要,在安装过程中,根据实际需要进行适当增减。 四、设计说明: 考虑到本工程从 16 层安装,吊篮悬臂机构需要布置在 16 层屋面。吊篮的前支架可将前臂支于门窗洞口上下方垫方木,横向加以固定。 五、结构简...
