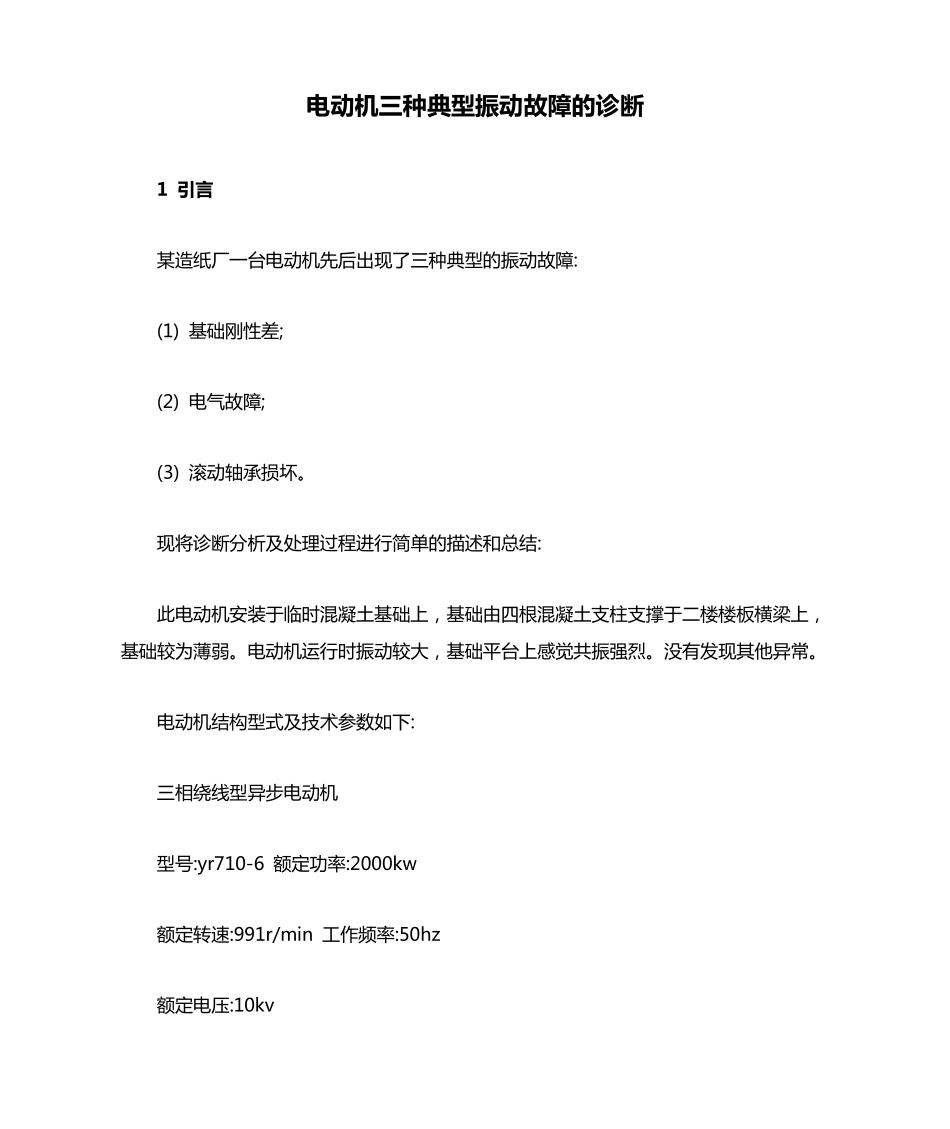

电 动 机 三种典型振动 故障的诊断 1 引言 某 造 纸 厂 一 台 电 动 机 先 后 出 现 了 三 种 典 型 的 振 动 故 障 : (1) 基 础 刚 性 差 ; (2) 电 气 故 障 ; (3) 滚 动 轴 承 损 坏 。 现 将诊断分析及处理过程进行简单的 描述和总结: 此电 动 机 安装于临时混凝土基 础 上，基 础 由四根混凝土支柱支撑于二楼楼板横梁上，基 础 较为薄弱。电 动 机 运行时振 动 较大，基 础 平台 上感觉共振 强烈。没有发现 其他异常。 电 动 机 结构型 式及技术参数如下: 三 相绕线型 异步电 动 机 型 号:yr710-6 额定功率:2000kw 额定转速:991r/min 工作频率:50hz 额定电 压:10kv 极 数 :6 滚 动 轴 承 :联 轴 节 端 nu244c3; 6244c3 末 端 : nu244c3 (fag) 针 对 本 电 动 机 的 特 点 ,采 用 entek data pactm 1500 数 据 采 集 器 ＋ 9000a-lbv 加 速 度传 感 器 ; enmoniter odyssey 软 件 进 行 振 动 数 据 的 采 集 和 分 析 : 2 电 动 机 基 础 刚性弱的诊断过程 2001 年 8 月 21 日 ，采 用 entek data pactm 1500 数 据 采 集 器 对 此 电 动 机 进 行 测 试 。首 先 ， 断 开 联 轴 节 ， 进 行 电 动 机 单 试 。 测 量 电 动 机 两 端 轴 承 座 处 水 平 、垂 直 、轴 向 三 个 方向 的 振 动 速 度 有 效 值 (mm/s rms)、振 动 尖 峰 能 量 (gse)幅 值 及 频 谱 ;测 量 电 动 机 地 脚 螺 栓 、基 础 、基 础 邻 近 台 板 各 点 及 台 板 下 支 撑 柱 上 各 点 的 振 动 位 移 峰 峰 值 (μm p-p); 测 量 电 动 机两 侧 轴 承 座 水 平 、垂 直 方 向 的 工 频 (1×n)振 动 相 位 角 。 将 电 动 机 断 电 ， 采 集 断 电 瞬 间 前 后 电动 机 振 动 频 谱 瀑 布 图 。 之 后 ， 重 新 找 正 对 中 ， 带 负 荷 运 行 进 行 测 试 ， 测 试 内 容 同 上 。 测 点 位 置 如 图 1 所 示 ;对 电 动 机 基 础 、地 脚 螺 栓 及 台 板 各 点 振 动 幅 值 进 行 测 量 的 数 据 如图 2、图 3 所 示 。 图 1 图 2 振...
