电动机保护器说明书

电动机保护器说明书_第1页
1/11

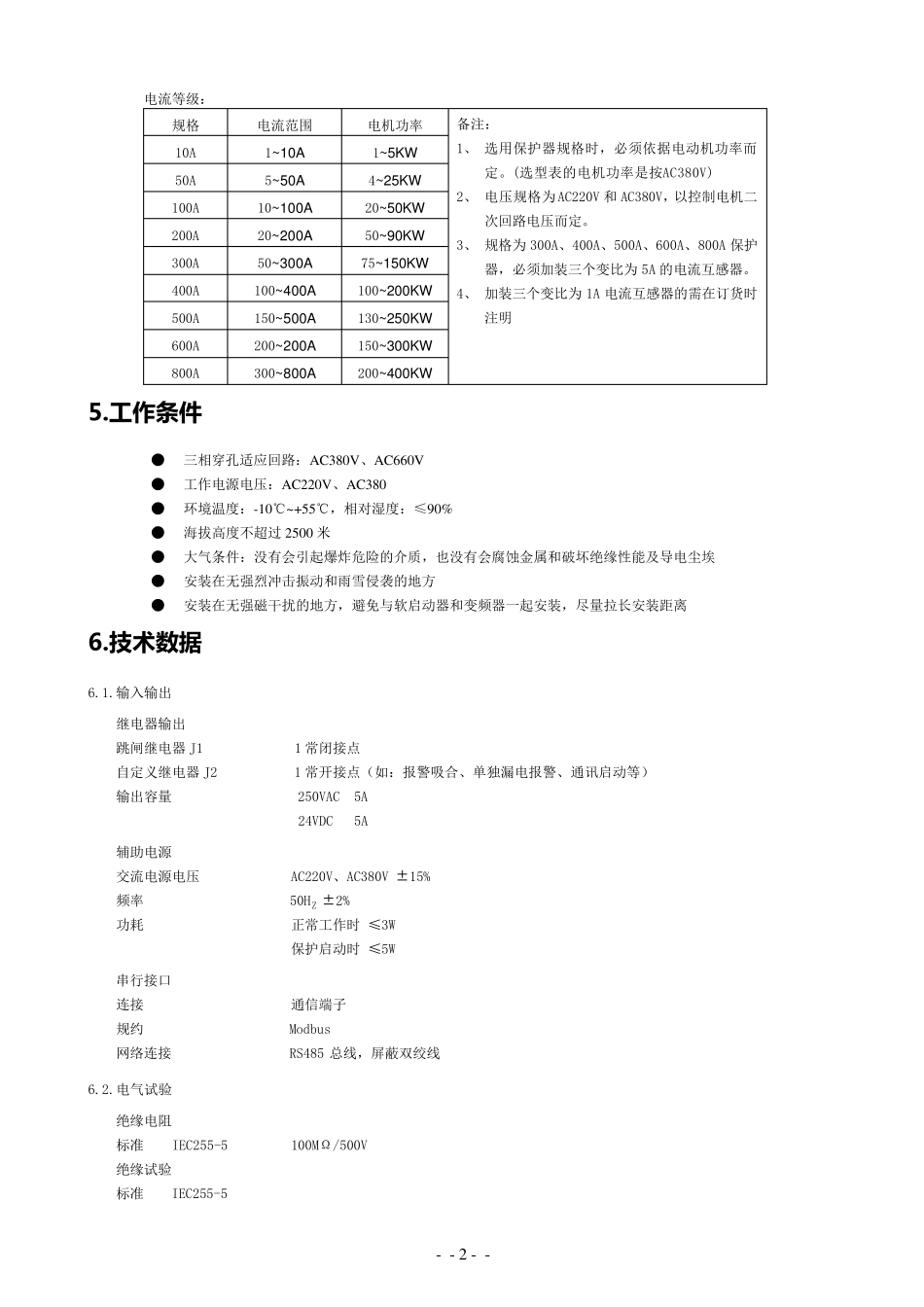

电动机保护器说明书_第2页
2/11

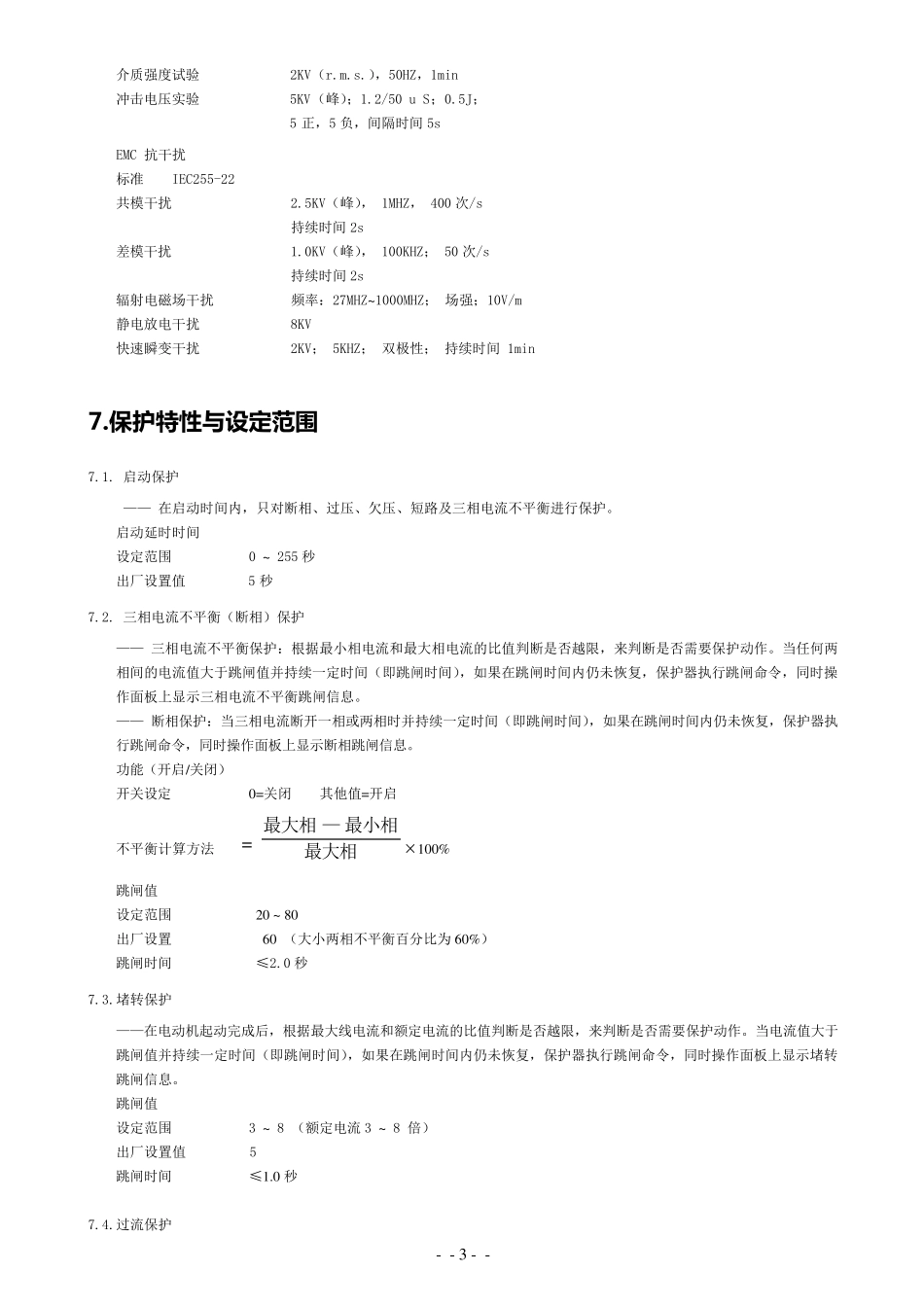

电动机保护器说明书_第3页
3/11
- - 1 - - 电动机保护器说明书 1.概 述 微机监控电机保护器适用于AC380V、AC660V 低压系统,作为低压异步电动机和增安型电 动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能,还提供了设备运行和跳闸的记录 以及额定参数等重要信息,并且采用现场总线方式结构,为现代化的设备管理带来很大的便利;广泛用于石油、化 工、电力、冶金、煤炭、轻工、纺织等行业。 符合标准:GB3836.3-2000、GB14048.4-2003、IEC255 2.特 点 ● “tE 时间保护”符合有关增安型防爆电动机过载保护的国家标准(GB3836.3-2000) ● 交流采样,测量 A、B、C 三相电流及控制回路电压 ● 现场显示电动机运行状态,保存三次电动机故障跳闸记录 ● 一路保护输出,一路自定义继电器输出,一路4~20mA 电流输出或RS485 接口 ● 高清晰度宽温液晶显示,并具有背景光,跟随电动机运行状态和用户 要求 实 时显示 ● 三相电流不 平 衡 、断 相、过压、欠 压、自启 动等功能用户 可 取 可 舍 ● 采用E2PROM 存储 技 术 ,实 现参数电设定,掉 电后 设定参数仍 保存下 来,勿 须 再 设定 ● 采用RS485 通 信总线,可 广泛用于各 种 监控系统作为带有电机保护及控制的智能化监控单 元 ● 一机多 用,可 取 代电流表 、电压表 、热 继电器、电流互 感 器、时间继电器和漏 电继电器等 3.主要功能 保护功能: 过流、堵 转 、断 相、三相电流不 平 衡 、过压、欠 压、短 路、漏 电(选 配 )等故障保护 测量功能: 三相电流、控制回路电压的测量和显示 通 用功能: 增安型电动机保护、三相异步电动机保护、馈 线保护,三种 保护装置通 用 通 信功能: 通 过本 保护器的RS485 接口与 上 层 系统通 信。总线接口支 持 参数设置、控制及监测等功能,支 持 Modbus 通 信协 议 。 一般 采用RS485 总线接口进行物 理连 接,通 常 上 位 机或PLC 设备作为主 站 ,本 保护器作为子 站 。 电流输出: 4~ 20mA 电流输出,20mA 对 应 的电流值 可 设。 4.型号说明 微机电动机保护监控装置适用于AC660V 及以下 低压系统,作为低压电动机馈 线终 端 的保护、监 测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能外 ,还提供了设备维 护和运行记录、跳闸记录和定额参数等重要信息,为现代化的设...
