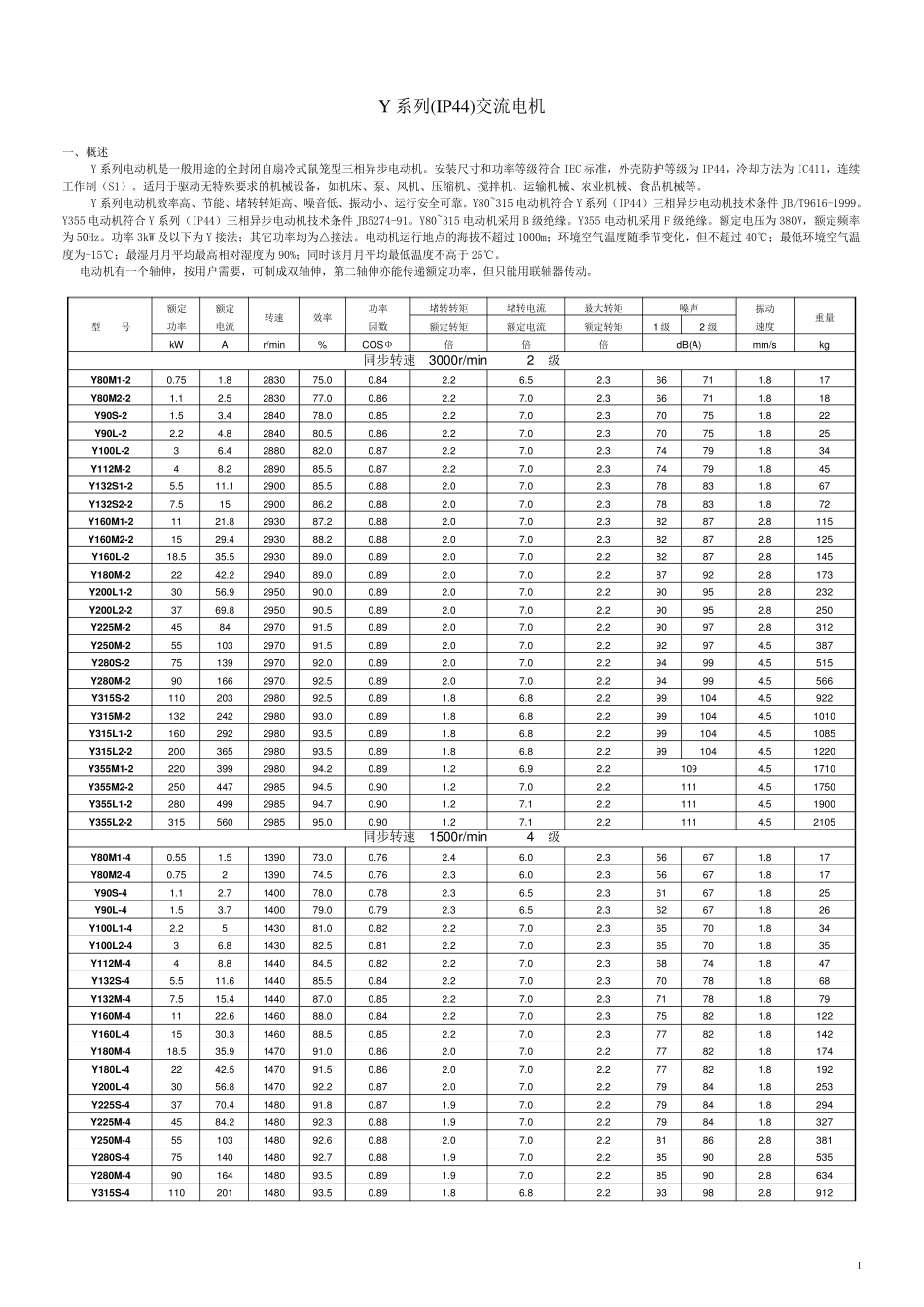

1 Y 系 列 (IP44)交 流 电 机 一 、 概 述 Y 系 列 电 动 机 是 一 般 用 途 的 全 封 闭 自 扇 冷 式 鼠 笼 型 三 相 异 步 电 动 机 。 安 装 尺 寸 和 功 率 等 级 符 合 IEC 标 准 ， 外 壳 防 护 等 级 为 IP44， 冷 却 方 法 为 IC411， 连 续工 作 制 （ S1） 。 适 用 于 驱 动 无 特 殊 要 求 的 机 械 设 备 ， 如 机 床 、 泵 、 风 机 、 压 缩 机 、 搅 拌 机 、 运 输 机 械 、 农 业 机 械 、 食 品 机 械 等 。 Y 系 列 电 动 机 效 率 高 、 节 能 、 堵 转 转 矩 高 、 噪 音 低 、 振 动 小 、 运 行 安 全 可 靠 。 Y80~315 电 动 机 符 合 Y 系 列 （ IP44） 三 相 异 步 电 动 机 技 术 条 件 JB/T9616-1999。Y355 电 动 机 符 合 Y 系 列 （ IP44） 三 相 异 步 电 动 机 技 术 条 件 JB5274-91。 Y80~315 电 动 机 采 用 B 级 绝 缘 。 Y355 电 动 机 采 用 F 级 绝 缘 。 额 定 电 压 为 380V， 额 定 频 率为 50Hz。 功 率 3kW 及 以 下 为 Y 接 法 ； 其 它 功 率 均 为 △ 接 法 。 电 动 机 运 行 地 点 的 海 拔 不 超 过 1000m； 环 境 空气温度随季节 变化， 但不 超 过 40℃； 最低 环 境 空气温度为 -15℃； 最湿月月平均 最高 相 对湿度为 90%； 同时该月月平均 最低 温度不 高 于 25℃。 电 动 机 有一 个轴伸， 按用 户需要 ， 可 制 成双轴伸， 第二轴伸亦能 传递额 定 功 率 ， 但只能 用 联轴器传动 。 型 号 额 定 功 率 额 定 电 流 转 速 效 率 功 率 因数 堵 转 转 矩 堵 转 电 流 最大转 矩 噪 声 振 动 速度 重量 额 定 转 矩 额 定 电 流 额 定 转 矩 1 级 2 级 kW A r/min % COSФ 倍 倍 倍 dB(A) mm/s kg 同步 转 速 3000r/min 2 级 Y80M1-2 0.75 1.8 2830 75.0 0.84 2.2 6.5 2.3 66 71 1.8 17 Y80M2-2 1.1 2.5 2830 77.0 0.86 2.2 7.0 2.3 66 71 1.8 18 Y90S-2 1.5 3.4 2840 78.0 0.85 2.2 7.0 2.3 70 75 1.8 22 Y90L-2 2.2 4.8 2840 ...
