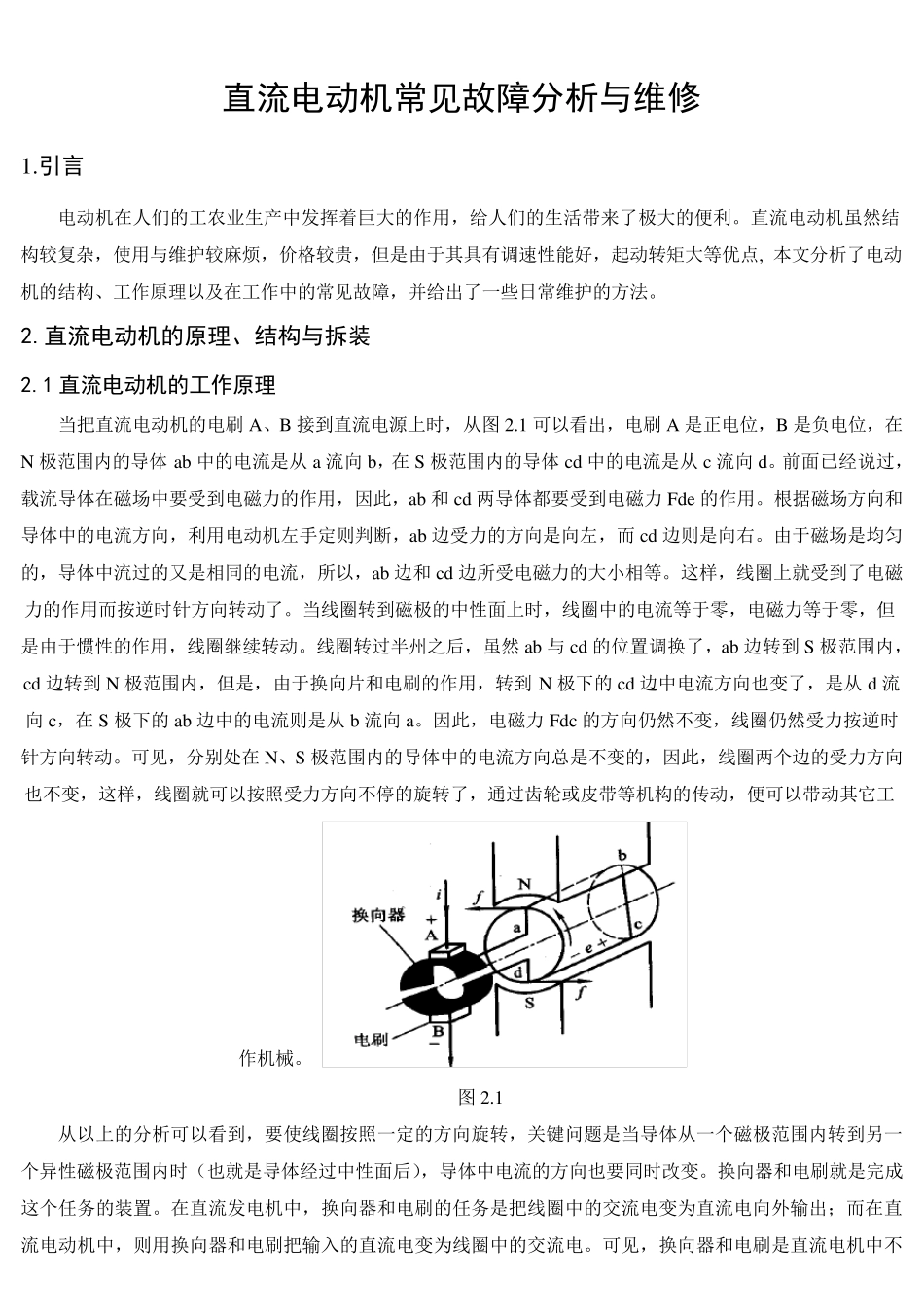

直流电动机常见故障分析与维修 1.引言 电动机在人们的工农业生产中发挥着巨大的作用，给人们的生活带来了极大的便利。直流电动机虽然结构较复杂，使用与维护较麻烦，价格较贵，但是由于其具有调速性能好，起动转矩大等优点, 本文分析了电动机的结构、工作原理以及在工作中的常见故障，并给出了一些日常维护的方法。 2.直流电动机的原理、结构与拆装 2.1 直流电动机的工作原理 当把直流电动机的电刷 A、B 接到直流电源上时，从图 2.1 可以看出，电刷 A 是正电位，B 是负电位，在N 极范围内的导体 ab 中的电流是从 a 流向 b，在S 极范围内的导体 cd 中的电流是从 c 流向 d。前面已经说过，载流导体在磁场中要受到电磁力的作用，因此，ab 和 cd 两导体都要受到电磁力 Fde 的作用。根据磁场方向和导体中的电流方向，利用电动机左手定则判断，ab 边受力的方向是向左，而 cd 边则是向右。由于磁场是均匀的，导体中流过的又是相同的电流，所以，ab 边和 cd 边所受电磁力的大小相等。这样，线圈上就受到了电磁力的作用而按逆时针方向转动了。当线圈转到磁极的中性面上时，线圈中的电流等于零，电磁力等于零，但是由于惯性的作用，线圈继续转动。线圈转过半州之后，虽然ab 与cd 的位置调换了，ab 边转到 S 极范围内，cd 边转到 N 极范围内，但是，由于换向片和电刷的作用，转到 N 极下的cd 边中电流方向也变了，是从 d 流向 c，在S 极下的ab 边中的电流则是从 b 流向 a。因此，电磁力 Fdc 的方向仍然不变，线圈仍然受力按逆时针方向转动。可见，分别处在N、S 极范围内的导体中的电流方向总是不变的，因此，线圈两个边的受力方向也不变，这样，线圈就可以按照受力方向不停的旋转了，通过齿轮或皮带等机构的传动，便可以带动其它工作机械。 图 2.1 从以上的分析可以看到，要使线圈按照一定的方向旋转，关键问题是当导体从一个磁极范围内转到另一个异性磁极范围内时（也就是导体经过中性面后），导体中电流的方向也要同时改变。换向器和电刷就是完成这个任务的装置。在直流发电机中，换向器和电刷的任务是把线圈中的交流电变为直流电向外输出；而在直流电动机中，则用换向器和电刷把输入的直流电变为线圈中的交流电。可见，换向器和电刷是直流电机中不 可缺少的关键性部件。 当然，在实际的直流电动机中，也不只有一个线圈，而是有许多个线圈牢固地嵌在转子铁芯槽中，当导体中通过电流、在磁...
