电动机拆装实训报告

电动机拆装实训报告_第1页
1/8
电动机拆装实训报告_第2页
2/8
电动机拆装实训报告_第3页
3/8

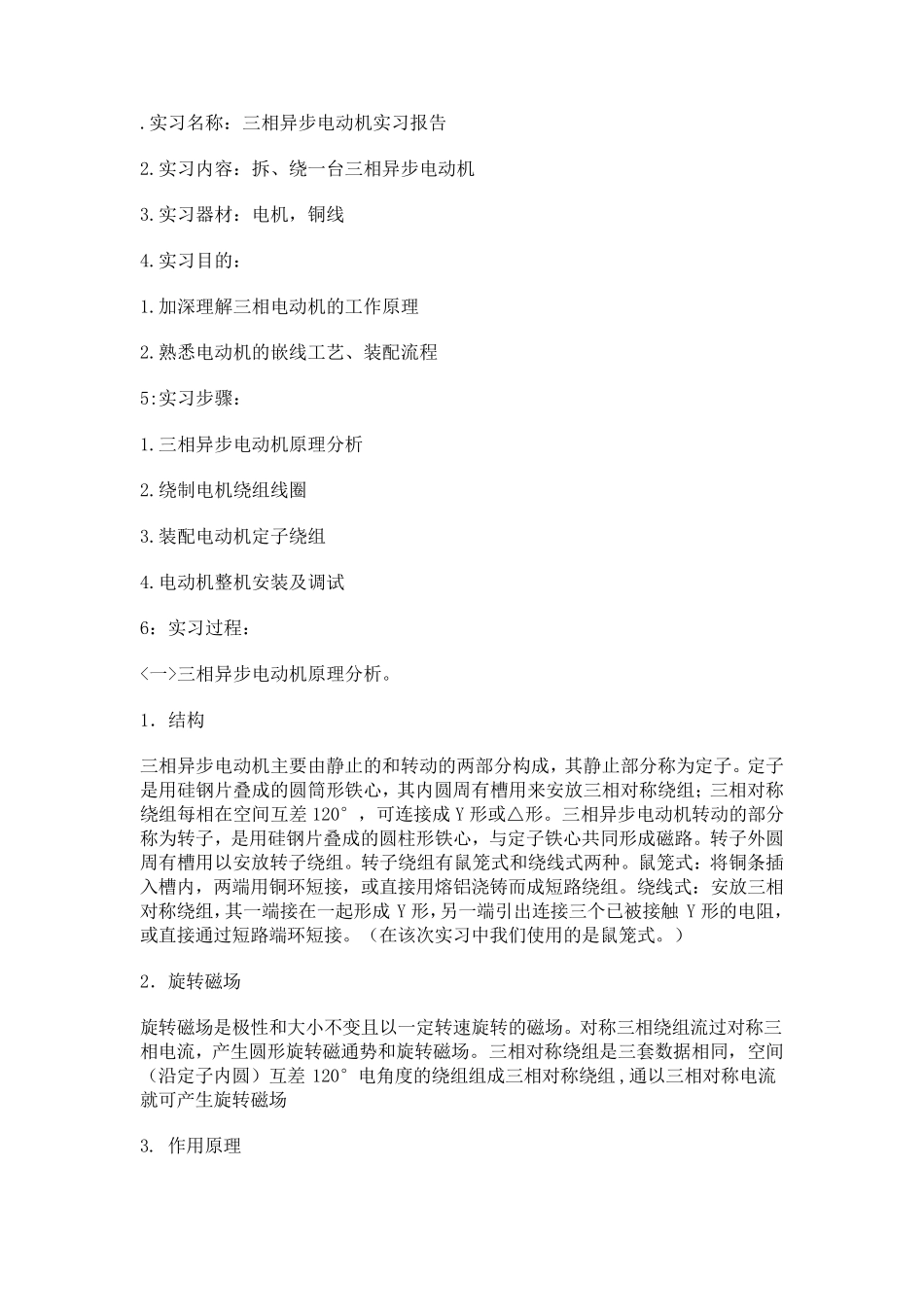

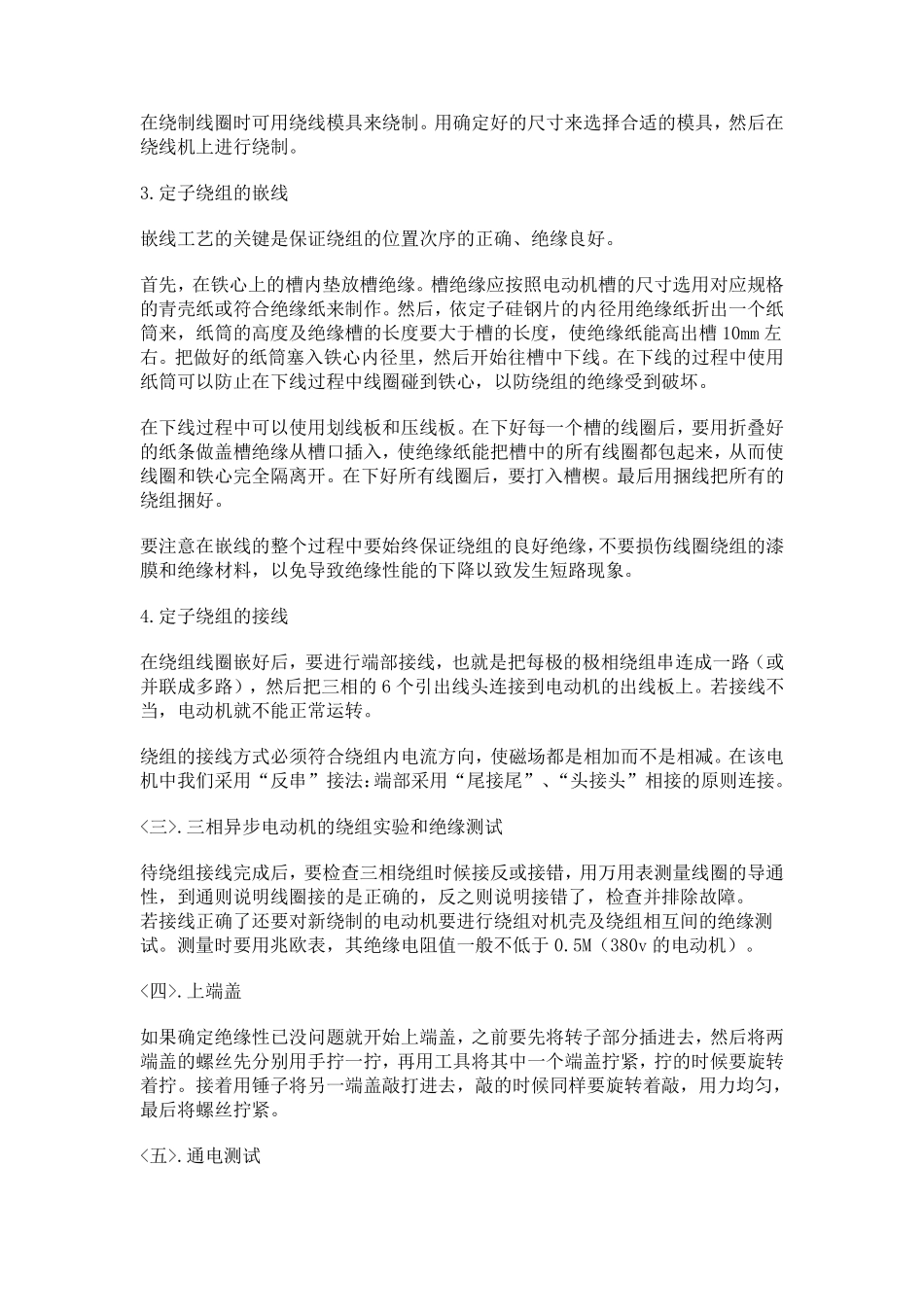

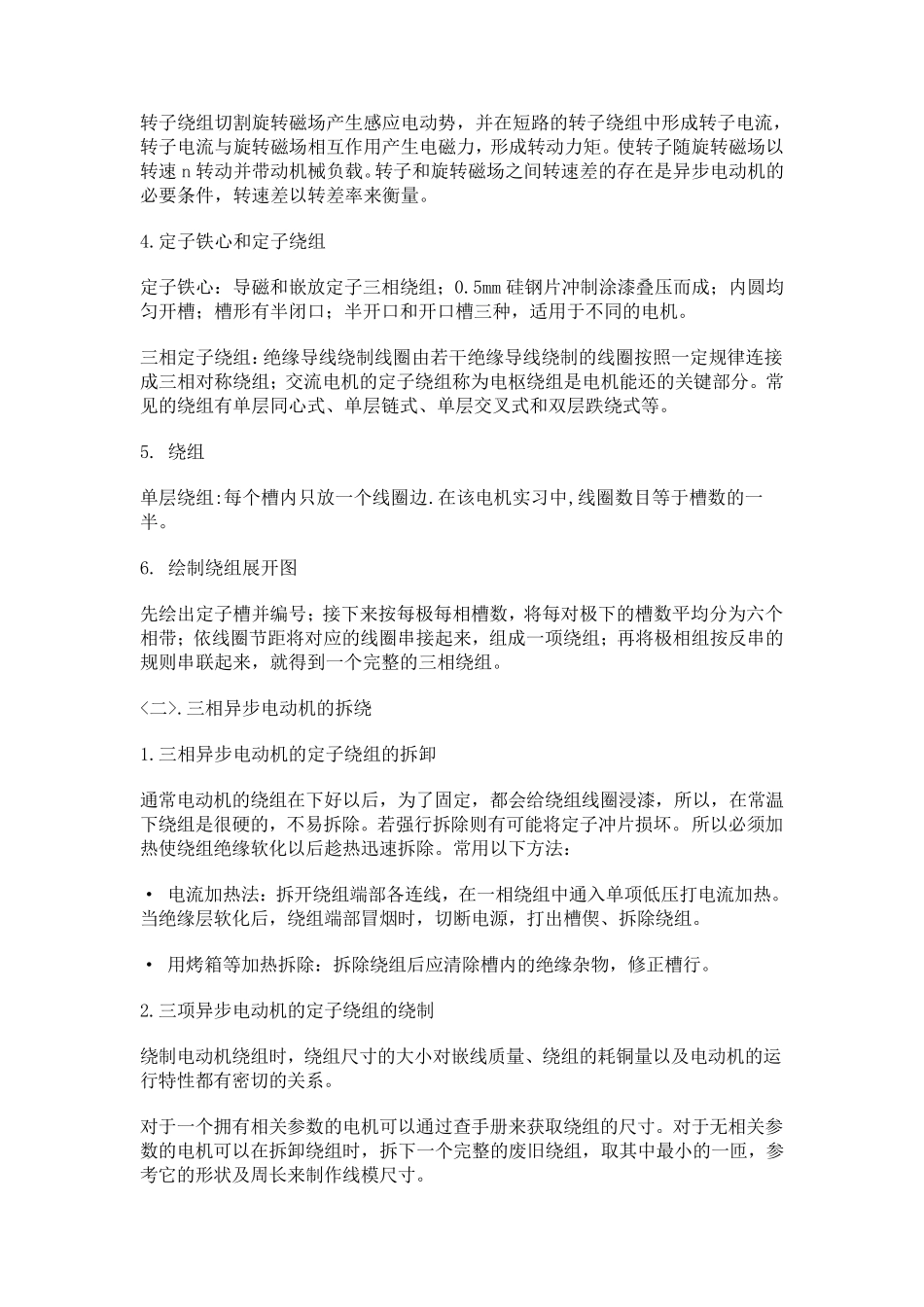

.实习名称:三相异步电动机实习报告 2.实习内容:拆、绕一台三相异步电动机 3.实习器材:电机,铜线 4.实习目的: 1.加深理解三相电动机的工作原理 2.熟悉电动机的嵌线工艺、装配流程 5:实习步骤: 1.三相异步电动机原理分析 2.绕制电机绕组线圈 3.装配电动机定子绕组 4.电动机整机安装及调试 6:实习过程: <一>三相异步电动机原理分析。 1.结构 三相异步电动机主要由静止的和转动的两部分构成,其静止部分称为定子。定子是用硅钢片叠成的圆筒形铁心,其内圆周有槽用来安放三相对称绕组;三相对称绕组每相在空间互差120°,可连接成Y 形或△形。三相异步电动机转动的部分称为转子,是用硅钢片叠成的圆柱形铁心,与定子铁心共同形成磁路。转子外圆周有槽用以安放转子绕组。转子绕组有鼠笼式和绕线式两种。鼠笼式:将铜条插入槽内,两端用铜环短接,或直接用熔铝浇铸而成短路绕组。绕线式:安放三相对称绕组,其一端接在一起形成Y 形,另一端引出连接三个已被接触Y 形的电阻,或直接通过短路端环短接。(在该次实习中我们使用的是鼠笼式。) 2.旋转磁场 旋转磁场是极性和大小不变且以一定转速旋转的磁场。对称三相绕组流过对称三相电流,产生圆形旋转磁通势和旋转磁场。三相对称绕组是三套数 据 相同,空间(沿 定子内圆)互差120°电角 度 的绕组组成三相对称绕组,通以三相对称电流就 可产生旋转磁场 3. 作用原理 转 子 绕 组 切 割 旋 转 磁 场 产 生 感 应 电 动 势 , 并 在 短 路 的 转 子 绕 组 中 形 成 转 子 电 流 ,转 子 电 流 与 旋 转 磁 场 相 互 作 用 产 生 电 磁 力 , 形 成 转 动 力 矩 。 使 转 子 随 旋 转 磁 场 以转 速 n 转 动 并 带 动 机 械 负 载 。转 子 和 旋 转 磁 场 之 间 转 速 差 的 存 在 是 异 步 电 动 机 的必 要 条 件 , 转 速 差 以 转 差 率 来 衡 量 。 4.定 子 铁 心 和 定 子 绕 组 定 子 铁 心 : 导 磁 和 嵌 放 定 子 三 相 绕 组 ; 0.5mm 硅 钢 片 冲 制 涂 漆 叠 压 而 成 ; 内 圆 均匀 开 槽 ; 槽 形 有 半 闭 口 ; 半 开 口 和 开 口 槽 三 种 , 适 用 于 不 同 的 电 机 。 三 相 定 子 绕 组 :绝 缘 导 线 绕 制 线 圈 由 若 干 绝...
