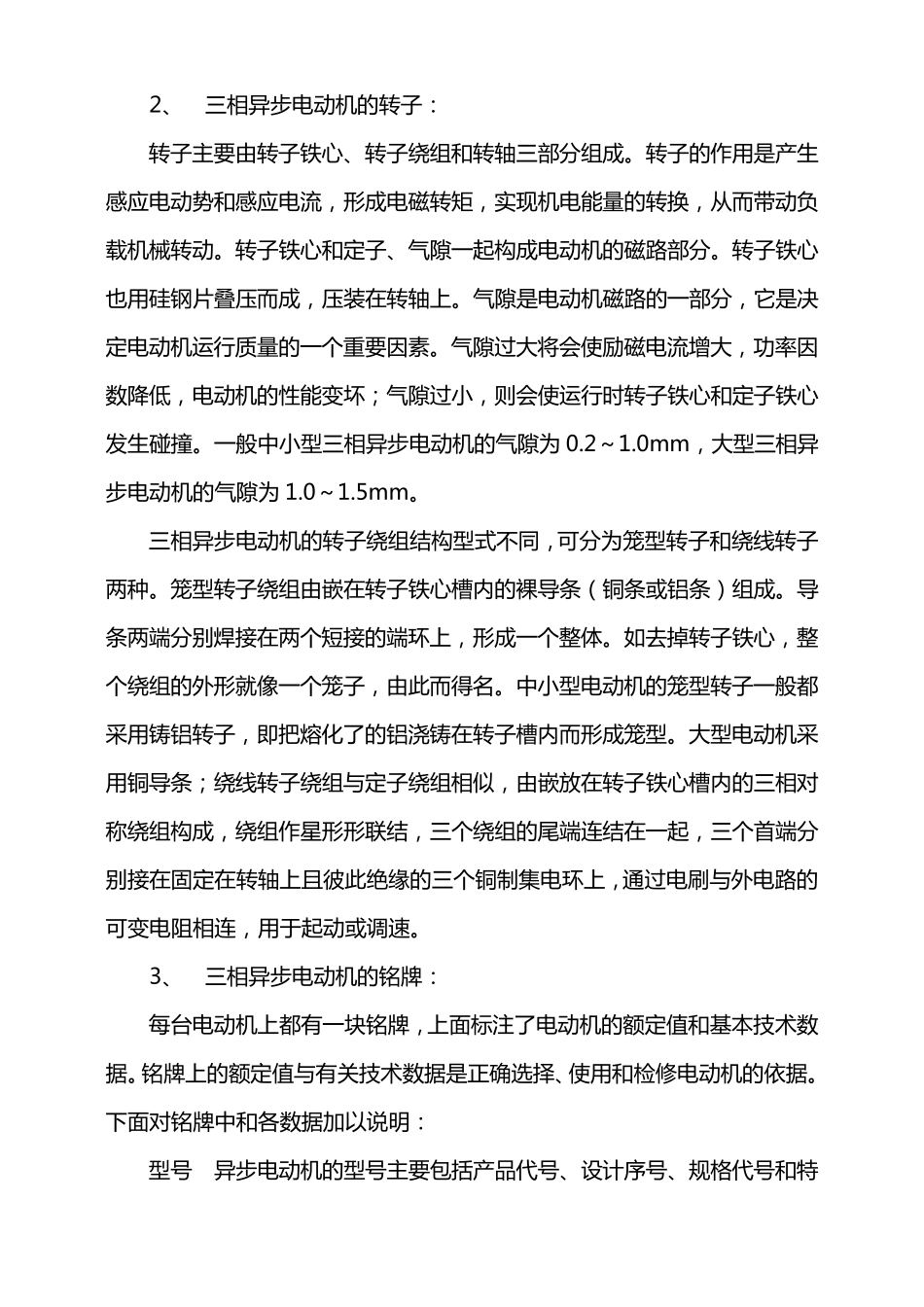

电动机的基本结构及工作原理_第2页
2/10

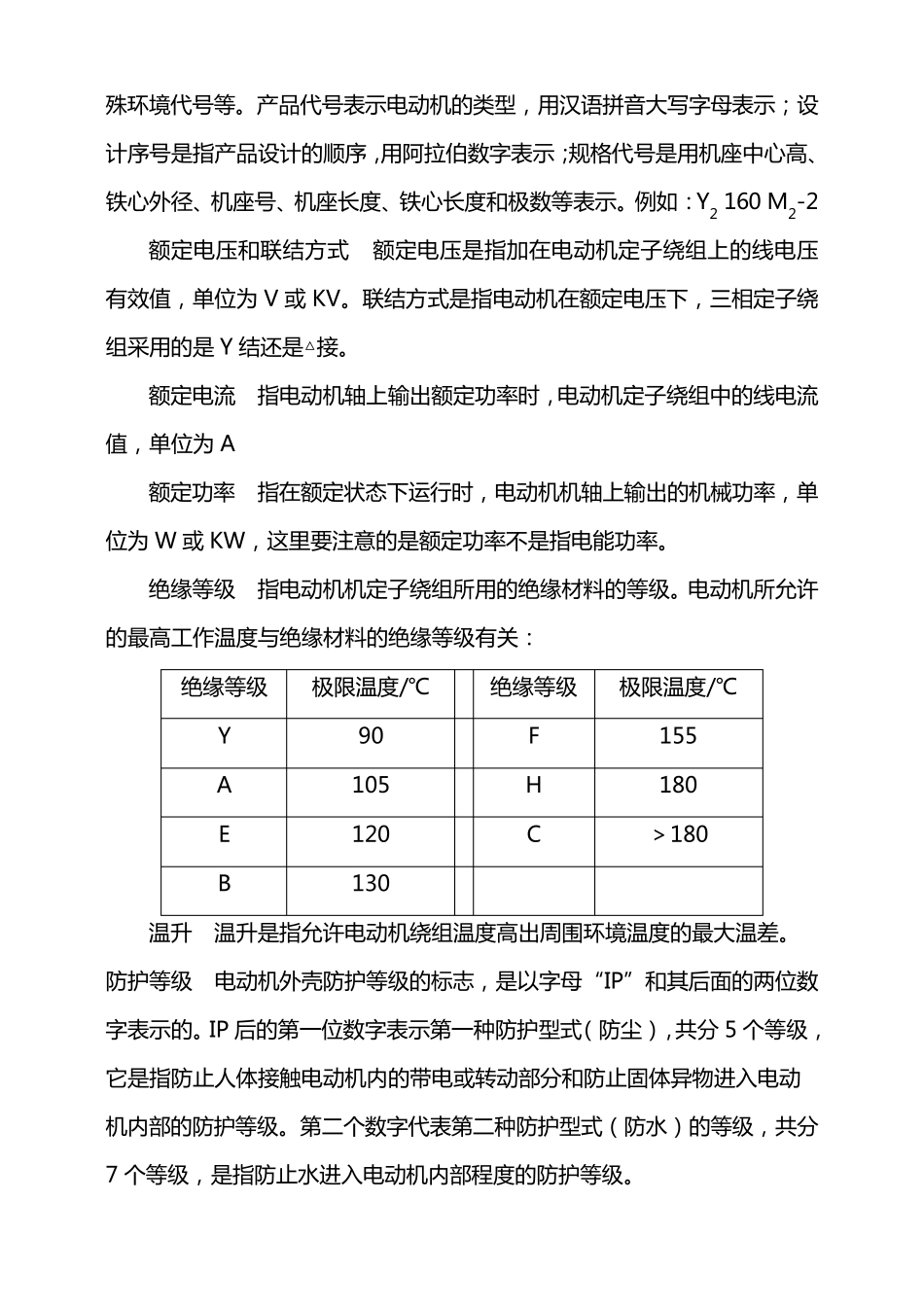

电动机的基本结构及工作原理_第3页
3/10
电 动 机 的 基 本 结 构 及 工 作原理 交 流 电 机 分 异 步 电 机 和 同 步 电 机 两 大 类 。 异 步 电 机 一 般 作 电 动 机 使 用 ,拖 动 各 种 生 产 机 械 作 功 。 同 步 电 机 分 分 为 同 步 发 电 机 和 同 步 电 动 机 两 类 。 根据 使 用 电 源 不 同 , 异 步 电 机 可 分 为 三 相 和 单 相 两 种 型 式 。 一 、 异 步 电 动 机 的基本结构 三 相 异 步 电 动 机 由定子和 转子两 部分 组成。 因转子结构不 同 又可 分 为 三相 笼型 和 绕线式 电 机 。 1、 三 相 异 步 电 动 机 的定子: 定子主要由定子铁心、定子绕组和 机 座三 部分 组成。 定子的作 用 是通入三 相 对称交 流 电 后产 生 旋转磁场以驱动 转子旋转。 定子铁心是电 动 机 磁路的一 部分 , 为 减少铁心损耗, 一 般 由 0.35~0.5mm 厚的导磁性能较好的硅钢片叠成圆筒形状, 安装在机 座内。 定子绕组是电 动 机 的电 路部分 , 安嵌安在定子铁心的内圆槽内。 定子绕组分 单 层和 双层两 种 。 一 般 小型 异 步 电 机 采用单 层绕组。 大 中型 异 步 电 动 机 采用 双层绕组。 机 座是电 动 机 的外壳和 支架,用 来固定和 支撑定子铁心和 端盖。 电 机 的定子绕组一 般 采用 漆包线绕制而成, 分 三 组分 布在定子铁心槽内(每组间隔 120O), 构成对称的三 相 绕组。 三 相 绕组有 6 个出线端, 其首 尾分 别 用 U1、U2; V1、V2; W1、W2 表 示 , 连 接 在电 机 机 壳上 的接 线盒 中,一 般3KW 以下 的电 机 采用 星 形接 法 (Y 接 ), 3KW 以上 的电 机 采用 三 角 形接 法 (△接 )。 当 通入电 机 定子的三 相 交 流 电 相 序 改 变 后, 因定子的旋转磁场方 向 改 变 , 所 以电 机 的转子旋转方 向 也 改 变 。 2、 三相异步电动机的转子: 转子主要由转子铁心、转子绕组和转轴三部分组成。转子的作用是产生感应电动势和感应电流,形成电磁转矩,实现机电能量的转换,从而带动负载机械转动。转子铁心和定子、气隙一起构成电动机的磁路部分。转子铁心也用硅钢片叠压而成,压装在转轴上。气隙是电动机磁路的一部分,它是决定电...
