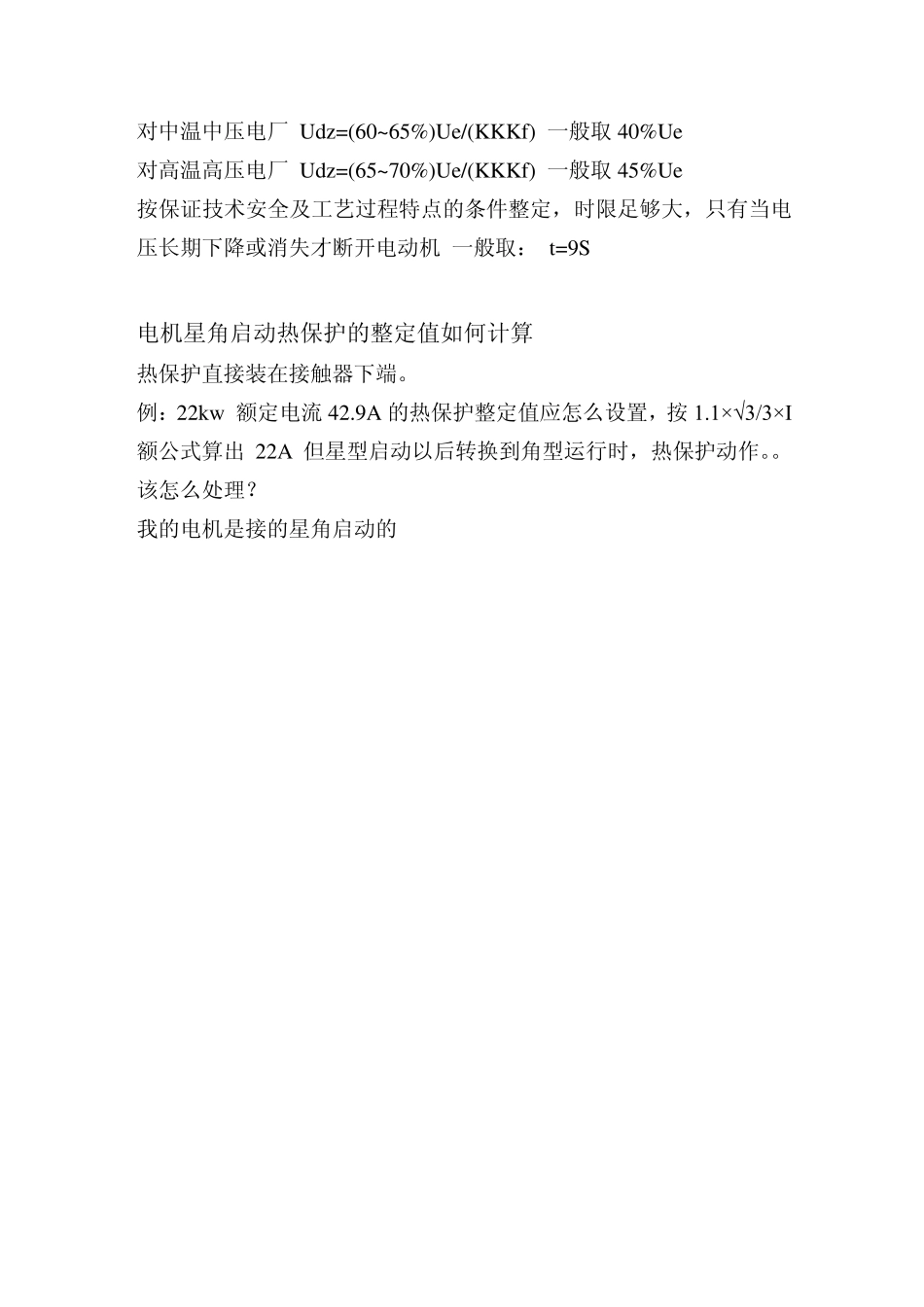

电动机综合保护整定原则 一、过热保护 过热保护涉及发热时间常数Tfr 和散热时间Tsr 二个定值。 1）发热时间常数Tfr 发热时间常数Tfr 应由电动机制造厂提供，若制造厂没有提供该值，则可按下列方法之一进行估算。 A 由制造厂提供的电动机过负荷能力数据进行估算 如在X 倍过负荷时允许运行t 秒，则可得， Tfr =（X2-1.052）t 若有若干组过负荷能力数据，则取算出得Tfr 值中最小者。 B 若已知电动机的温升值和电流密度，可用下式估算Tfr 值： Tfr =（150×θe）×（θM /θe -1）/（1.05×Je2） 式中，θe：电动机定子绕组额定温升 θM：电动机所采用绝缘材料的极限温升 Je ：定子绕组额定电流密度 例如：电动机采用B 级绝缘，其极限温升θM =80℃，电动机定子绕组额定温升θe =45℃，定子绕组额定电流密度Je =3.5A/mm2，则： Tfr ={（150×45）/（1.05×3.52）}×（80/45-1）=408（s） C 由电动机启动电流下的定子温升决定发热时间常数 Tfr =（θ×Ist2×Ist）/θ1st 式中，θ：电动机额定连续运行时的稳定温升 Ist ：电动机启动电流倍数 tst ：电动机启动时间 θ1st：电动机启动时间的定子绕组温升 D 根据电动机运行规程估算Tfr 值 例如：某电动机规定从冷态启动到满转速的连续启动次数不超过两次，又已知该电动机的启动电流倍数Ist 和启动时间tst，则： Tfr ≤2（Ist2-1.052）tst 2) 散热时间Tsr 按电动机过热后冷却至常态所需时间整定。 二、电动机过热禁止再启动保护 过热闭锁值θb按电动机再正常启动成功为原则整定，一般可取θb=0.5。 三、长启动保护 长启动保护涉及电动机额定启动电流 Iqde 和电动机允许堵转时间tyd二个定值。 1）电动机额定启动电流 Iqde 取电动机再额定工况下启动时的启动电流（A）。 2）电动机允许堵转时间tyd 取电动机最长安全堵转时间（S）。 四、正序过流保护 正序过流保护涉及正序过流动作电流 I1g1 和正序过流动作时间t1g1二个定值。 1）正序过流动作电流 I1gl 一般可取 I1gl=（1.5~2.0）Ie 2）正序过流动作时间t1gl 一般可取 t1gl=（1.5~2.0）tyd 五、低电压保护 1） 按切除不重要电动机的条件整定 低电压动作值： 对中温中压电厂 Udz=60~65% Ue 对高温高压电厂 Udz=65~70% 为了保护重要电动机的自起动，采用最小时限 t=0.5S 2) 按躲过保证电动机自起动时供电母线的最小允许电压，并计入可靠系数及电压继电器的返回系数...
