电动系列刀闸阀说明书

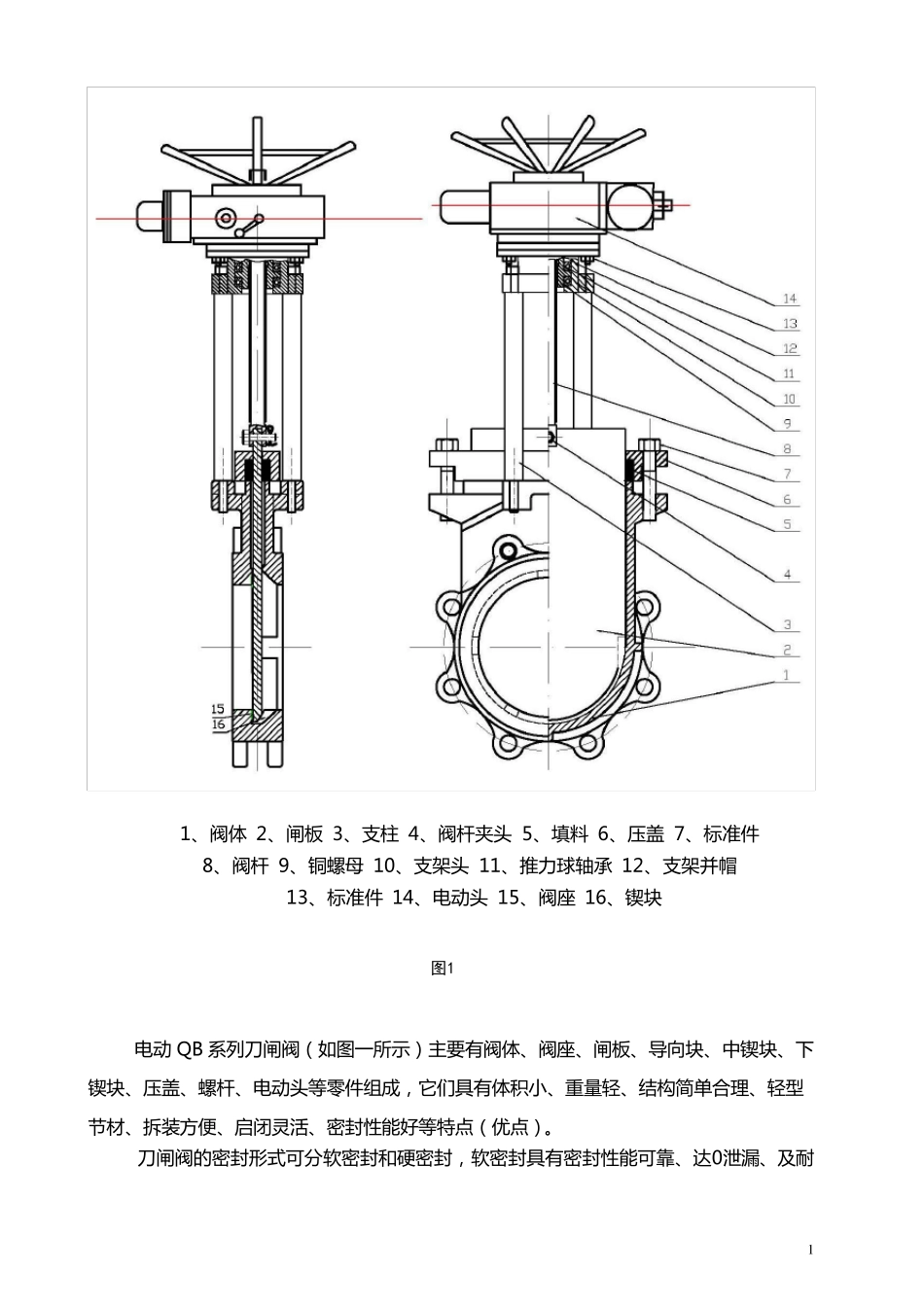

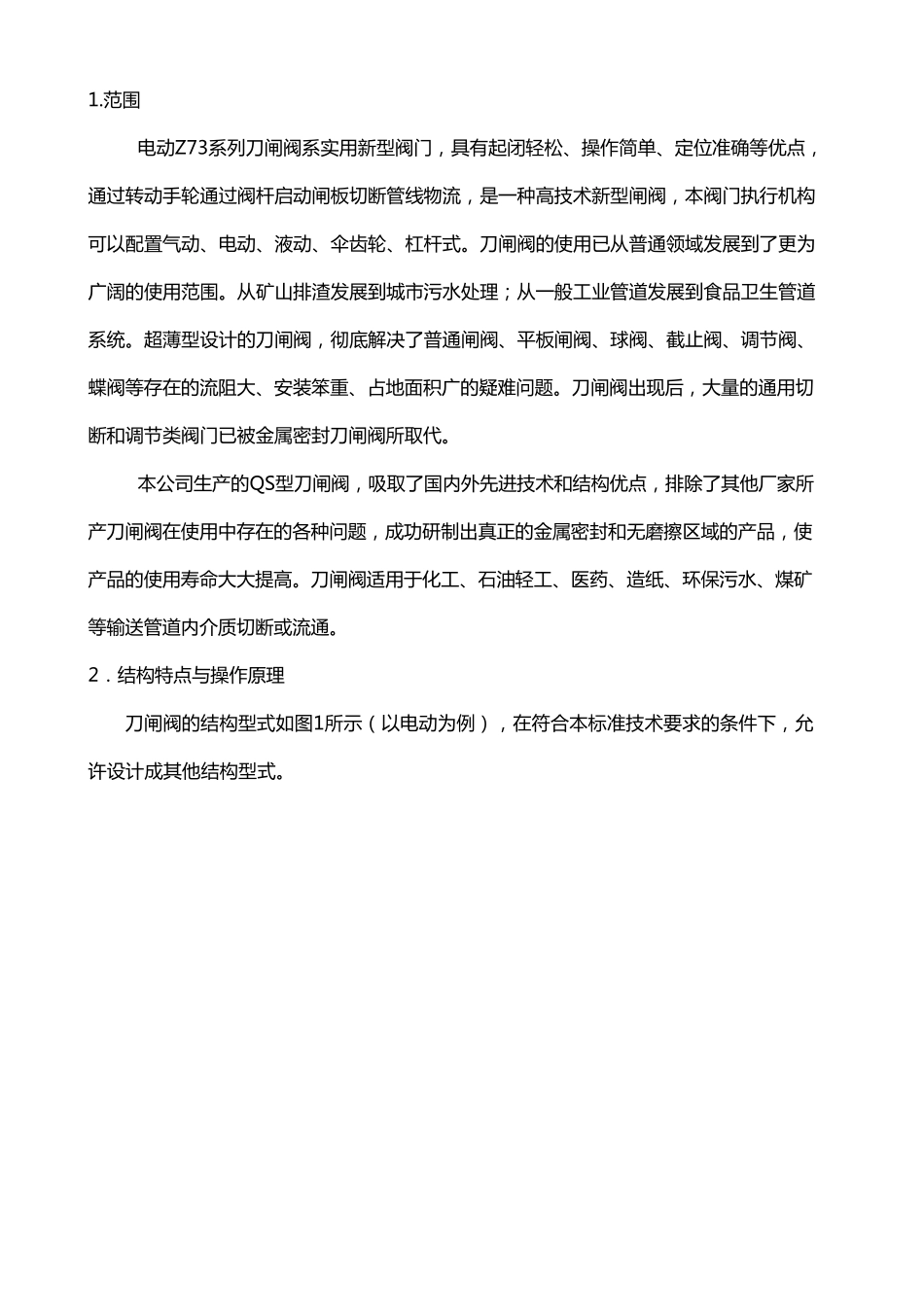

目录 1．范围 2．结构特点与操作原理 2.1 电路安装图 2.1.1开启过程 2.1.2关闭过程 3.主要技术参数 4.安装与使用保养 4.1安装 4.2调试使用时注意事项 4.3贮存、维护及保养 1.范 围 电 动 Z73系 列 刀 闸 阀 系 实 用 新 型 阀 门 ， 具 有 起 闭 轻 松 、操作简单、定位准确等优点，通过转动 手轮通过阀 杆启动 闸 板切断管线物流， 是一种高技术新 型 闸 阀 ， 本阀 门 执行机构可以配置气动 、电 动 、液动 、伞齿轮、杠杆式。刀 闸 阀 的使用 已从普通领域发展到了更为广阔的使用 范 围 。从矿山排渣发展到城市污水处理；从一般工业管道发展到食品卫生管道系 统。超薄型 设计的刀 闸 阀 ， 彻底解决了普通闸 阀 、平板闸 阀 、球阀 、截止阀 、调节阀 、蝶阀 等存在的流阻大、安装笨重、占地 面 积 广的疑 难 问 题 。刀 闸 阀 出 现 后 ， 大量 的通用 切断和 调节类 阀 门 已被 金 属 密 封 刀 闸 阀 所 取 代 。 本公 司 生产 的QS型 刀 闸 阀 ， 吸 取 了国 内 外 先 进 技术和 结 构优点， 排除 了其 他 厂 家 所产 刀 闸 阀 在使用 中 存在的各 种问 题 ， 成 功 研 制 出 真 正 的金 属 密 封 和 无 磨 擦 区 域的产 品， 使产 品的使用 寿 命 大大提 高。刀 闸 阀 适 用 于 化 工、石 油 轻 工、医 药 、造 纸 、环 保 污水、煤 矿等输 送 管道内 介 质 切断或 流通。 2． 结 构特 点与 操作原 理 刀 闸 阀 的结 构型 式如 图 1所 示 （ 以电 动 为例 ） ， 在符 合 本标 准技术要 求 的条 件 下 ， 允许 设计成 其 他 结 构型 式。 1 1、阀体 2、闸板 3、支柱 4、阀杆夹头 5、填料 6、压盖 7、标准件 8、阀杆 9、铜螺母 10、支架头 11、推力球轴承 12、支架并帽 13、标准件 14、电动头 15、阀座 16、锲块 图 1 电动 QB 系列刀闸阀（如图一所示）主要有阀体、阀座、闸板、导向块、中锲块、下锲块、压盖、螺杆、电动头等零件组成，它们具有体积小、重量轻、结构简单合理、轻型节材、拆装方便、启闭灵活、密封性能好等特点（优点）。 刀闸阀的密封形式可分软密封和硬密封，软密封具有密封性能可靠、达0泄漏、及耐 2 腐 蚀 性 能 ； 硬 密 封 具 有 耐 磨 损 、...
