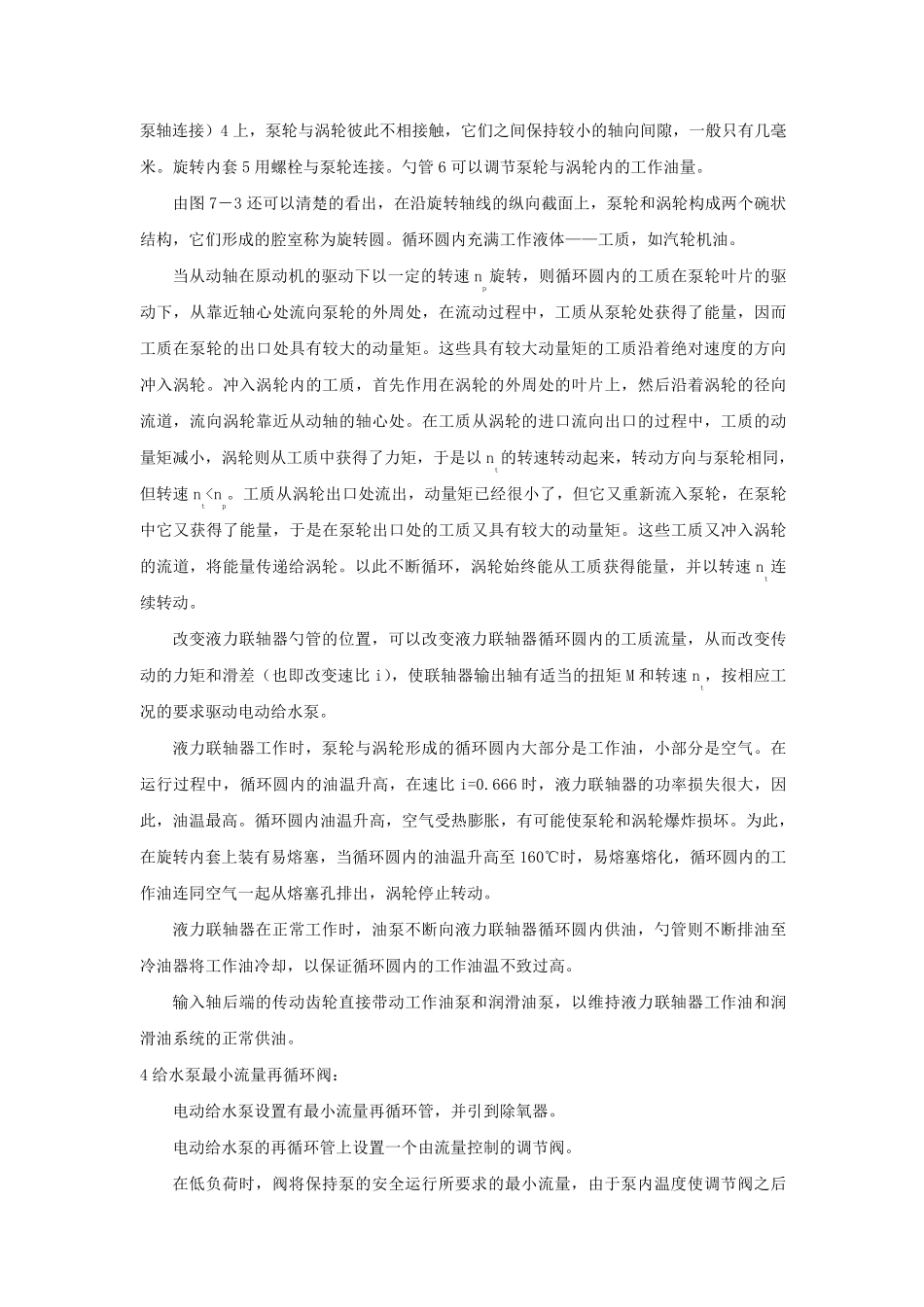

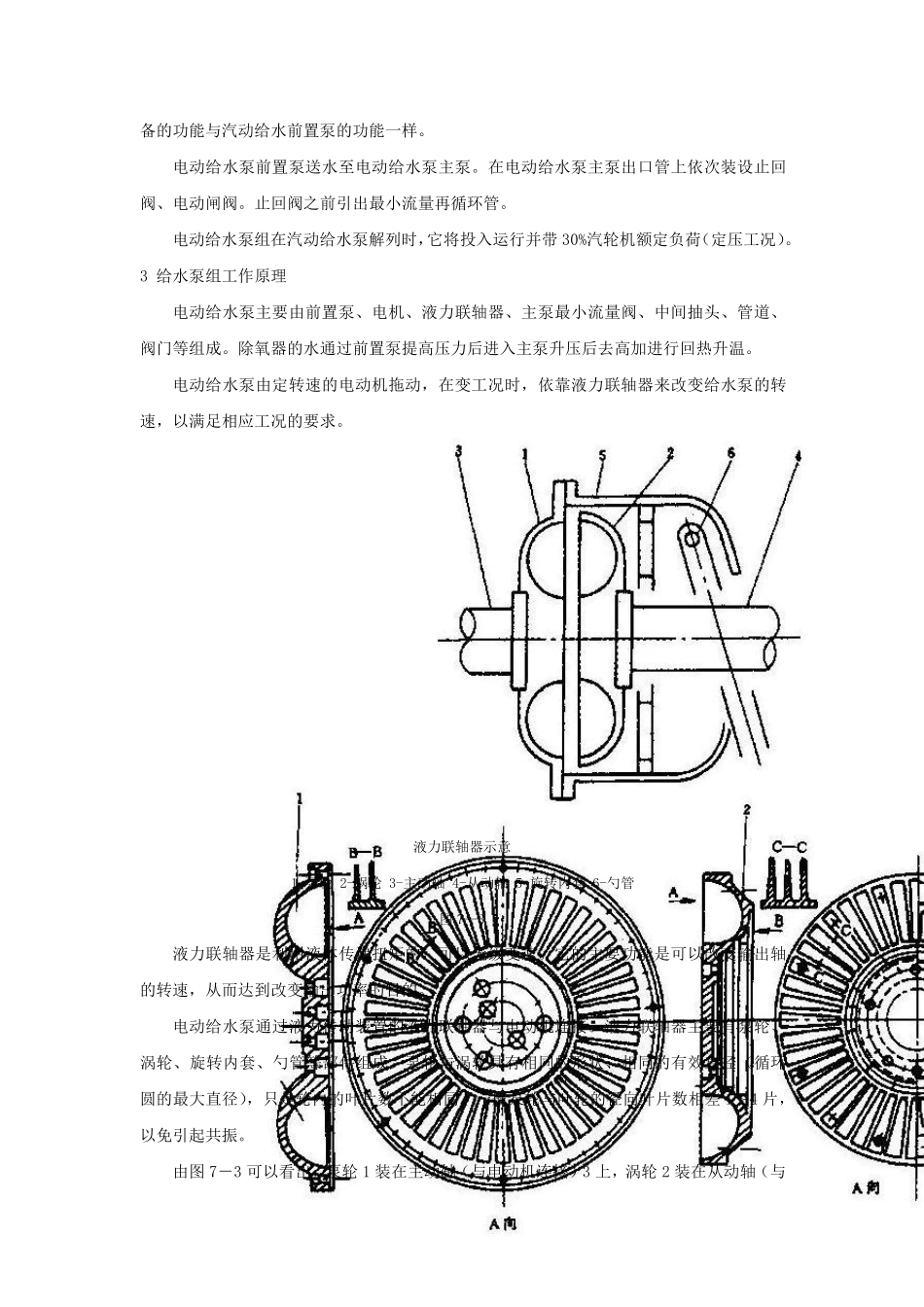

第四节电动给水泵1电动给水泵规范前置泵技术规范型号YNKn300/200-20DJ型式卧式、轴向中分泵壳型泵输送介质锅炉给水级数I级双吸叶轮单位最大工况额定工况流量m3/h412.68353.72扬程M5758.5汽蚀余量M43.4效率%8077轴功率KW8073.2送水温度℃182.2180.2进水密度kg/m3884.9886.9转速r/min1490密封冷却水量t/h3密封冷却水介质循环水密封冷却水温℃38密封冷却水压MPa0.2～0.4MPa主泵技术规范型号CHTC4/6+1SP-4型式筒体芯包、卧式泵送介质锅炉给水级数6级+增压级单位最大工况额定工况进口流量m3/h424.7371.7出口流量m3/h446扬程M22792174效率%83.383.3抽头流量m3/h增压级正常流量m3/h增压级最大流量m3/h轴功率KW31382623送水温度℃182.2进水密度Kg/m3转速r/min54002在冷态启动和某些热态启动时，不可能获得足够压力的蒸汽去驱动锅炉给水泵的小汽轮机。在这时，30%容量、电动机驱动的电动给水泵组供应给水到锅炉。电动给水泵组布置在 0.00M，该泵组有一台前置泵和一台主泵。电动给水泵前置泵从除氧器吸水。入口管上设置一个电动闸阀和一个粗滤网，这些设备的功能与汽动给水前置泵的功能一样。电动给水泵前置泵送水至电动给水泵主泵。在电动给水泵主泵出口管上依次装设止回阀、电动闸阀。止回阀之前引出最小流量再循环管。电动给水泵组在汽动给水泵解列时，它将投入运行并带30%汽轮机额定负荷（定压工况）。3 给水泵组工作原理电动给水泵主要由前置泵、电机、液力联轴器、主泵最小流量阀、中间抽头、管道、阀门等组成。除氧器的水通过前置泵提高压力后进入主泵升压后去高加进行回热升温。电动给水泵由定转速的电动机拖动，在变工况时，依靠液力联轴器来改变给水泵的转速，以满足相应工况的要求。液力联轴器示意1-泵轮2-蜗轮3-主动轴4-从动轴5-旋转内套6-勺管图7—3液力联轴器是利用液体传递扭矩的，可以无级变速。它的主要功能是可以改变输出轴的转速，从而达到改变输出功率的目的。电动给水泵通过液力传动装置的液力联轴器与电动机连接。液力联轴器主要有泵轮、涡轮、旋转内套、勺管等部件组成。泵轮与涡轮具有相同的形状、相同的有效直径（循环圆的最大直径），只是轮内的叶片数不能相同。一般泵轮与叶轮的径向叶片数相差 1～4 片，以免引起共振。由图7－3 可以看出，泵轮1 装在主动轴（与电动机连接）3 上，涡轮2 装在从动轴（与泵轴连接）4 上，泵轮与涡轮彼此不相接触，它们之间保持较小的轴向间隙，一般只有几毫米。旋转内套5 用螺栓与泵轮连...
