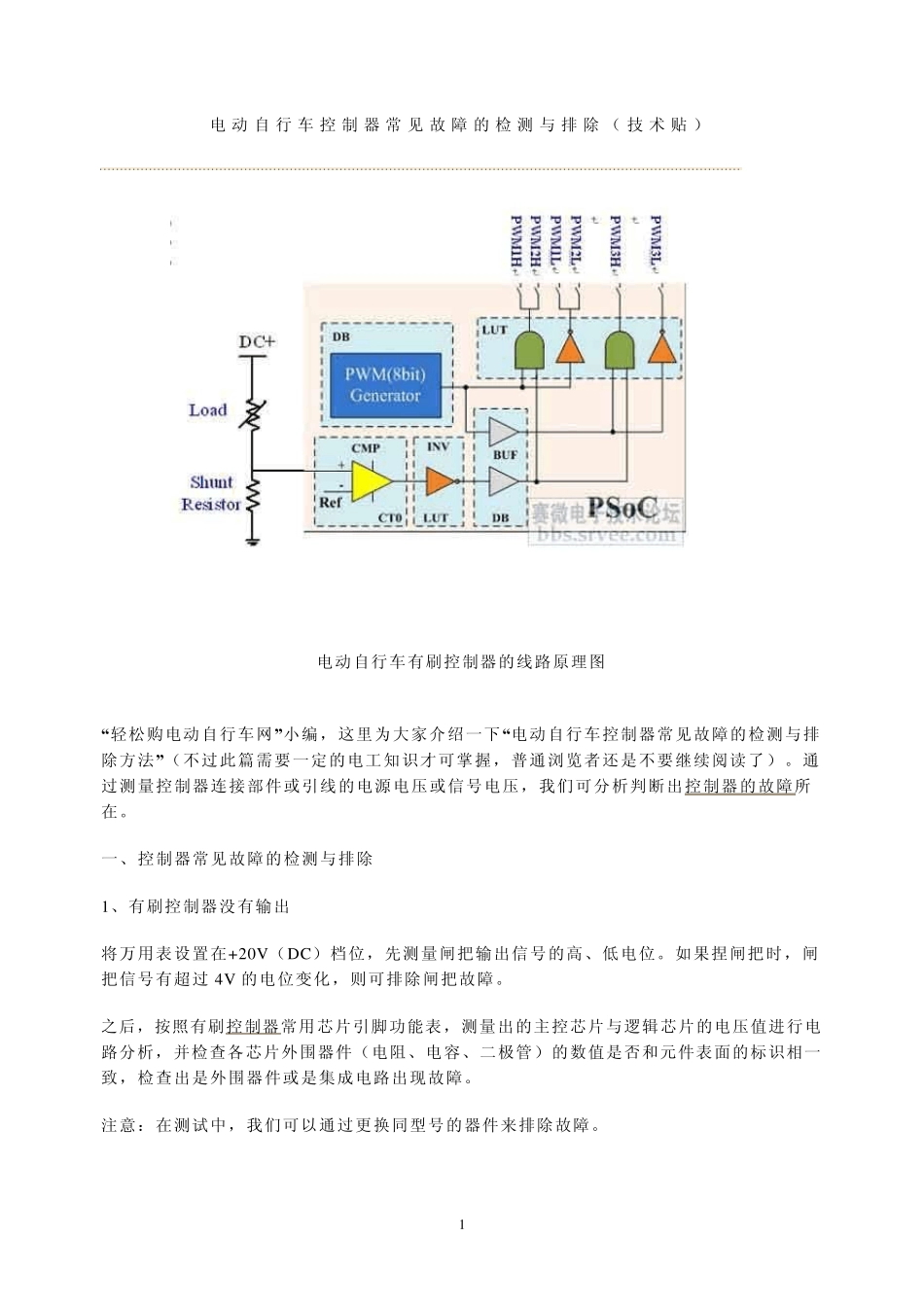

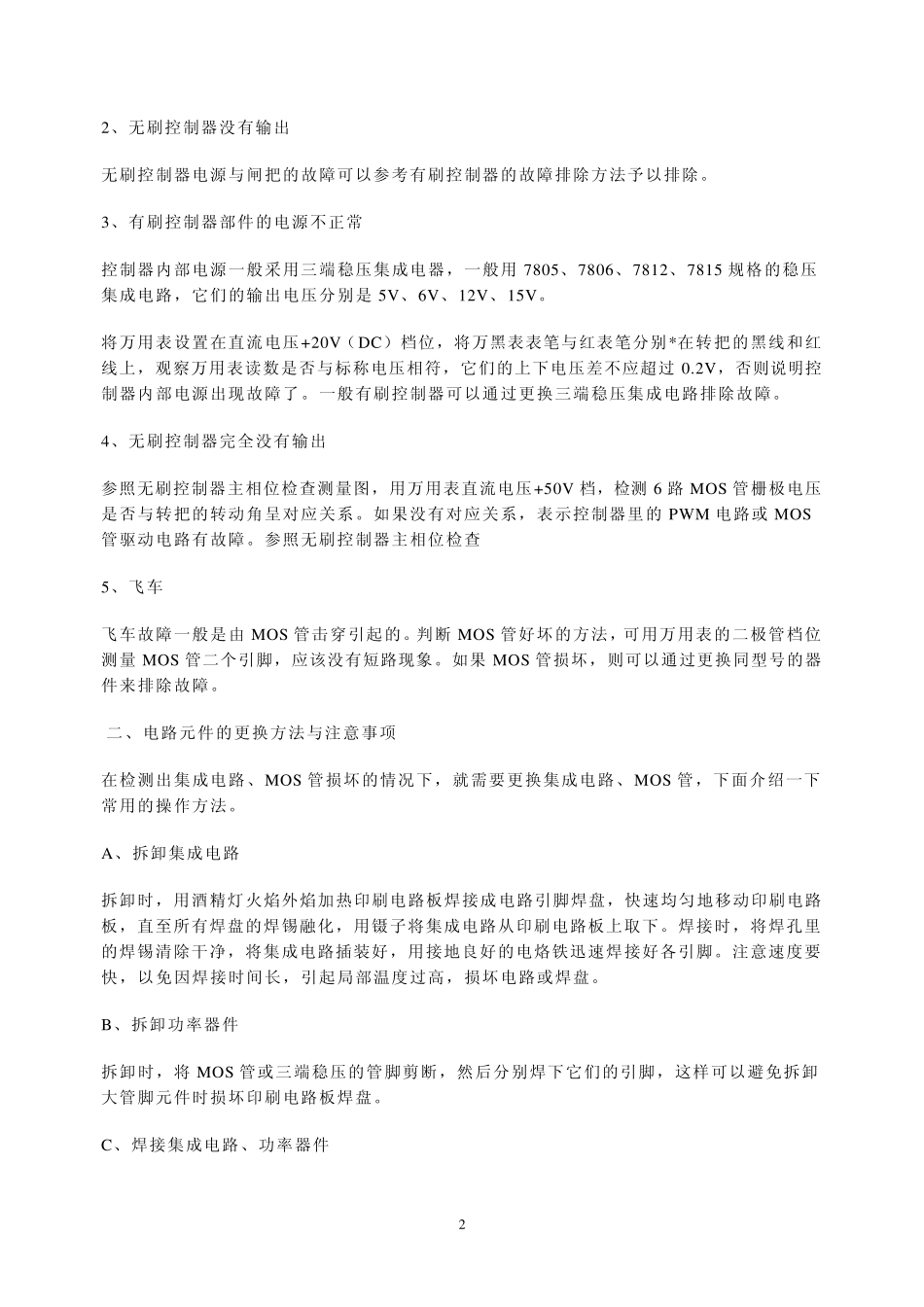

1 电动自行车控制器常见故障的检测与排除(技术贴) 电动自行车有刷控制器的线路原理图 “轻松购电动自行车网”小编,这里为大家介绍一下“电动自行车控制器常见故障的检测与排除方法”(不过此篇需要一定的电工知识才可掌握,普通浏览者还是不要继续阅读了)。通过测量控制器连接部件或引线的电源电压或信号电压,我们可分析判断出控制器的故障所在。 一、控制器常见故障的检测与排除 1、有刷控制器没有输出 将万用表设置在+20V(DC)档位,先测量闸把输出信号的高、低电位。如果捏闸把时,闸把信号有超过4V 的电位变化,则可排除闸把故障。 之后,按照有刷控制器常用芯片引脚功能表,测量出的主控芯片与逻辑芯片的电压值进行电路分析,并检查各芯片外围器件(电阻、电容、二极管)的数值是否和元件表面的标识相一致,检查出是外围器件或是集成电路出现故障。 注意:在测试中,我们可以通过更换同型号的器件来排除故障。 2 2、无刷控制器没有输出 无刷控制器电源与闸把的故障可以参考有刷控制器的故障排除方法予以排除。 3、有刷控制器部件的电源不正常 控制器内部电源一般采用三端稳压集成电器,一般用 7805、7806、7812、7815 规格的稳压集成电路,它们的输出电压分别是 5V、6V、12V、15V。 将万用表设置在直流电压+20V(DC)档位,将万黑表表笔与红表笔分别*在转把的黑线和红线上,观察万用表读数是否与标称电压相符,它们的上下电压差不应超过 0.2V,否则说明控制器内部电源出现故障了。一般有刷控制器可以通过更换三端稳压集成电路排除故障。 4、无刷控制器完全没有输出 参照无刷控制器主相位检查测量图,用万用表直流电压+50V 档,检测 6 路 MOS 管栅极电压是否与转把的转动角呈对应关系。如果没有对应关系,表示控制器里的 PW M 电路或 MOS管驱动电路有故障。参照无刷控制器主相位检查 5、飞车 飞车故障一般是由 MOS 管击穿引起的。判断 MOS 管好坏的方法,可用万用表的二极管档位测量 MOS 管二个引脚,应该没有短路现象。如果 MOS 管损坏,则可以通过更换同型号的器件来排除故障。 二、电路元件的更换方法与注意事项 在检测出集成电路、MOS 管损坏的情况下,就需要更换集成电路、MOS 管,下面介绍一下常用的操作方法。 A、拆卸集成电路 拆卸时,用酒精灯火焰外焰加热印刷电路板焊接成电路引脚焊盘,快速均匀地移动印刷电路板,直至所有焊盘的焊锡融化,用镊子将集成电路从印刷电路板上取下...
