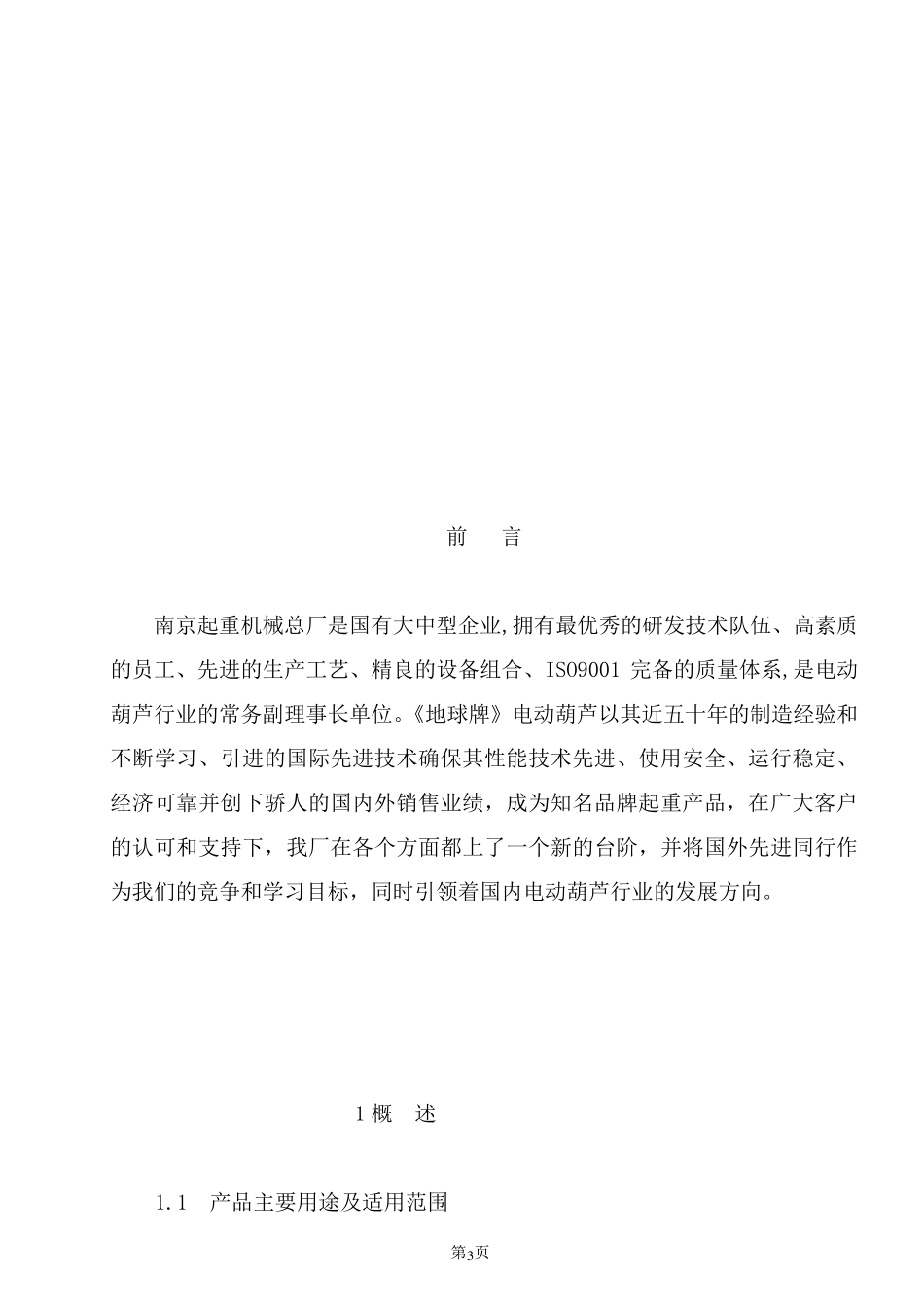

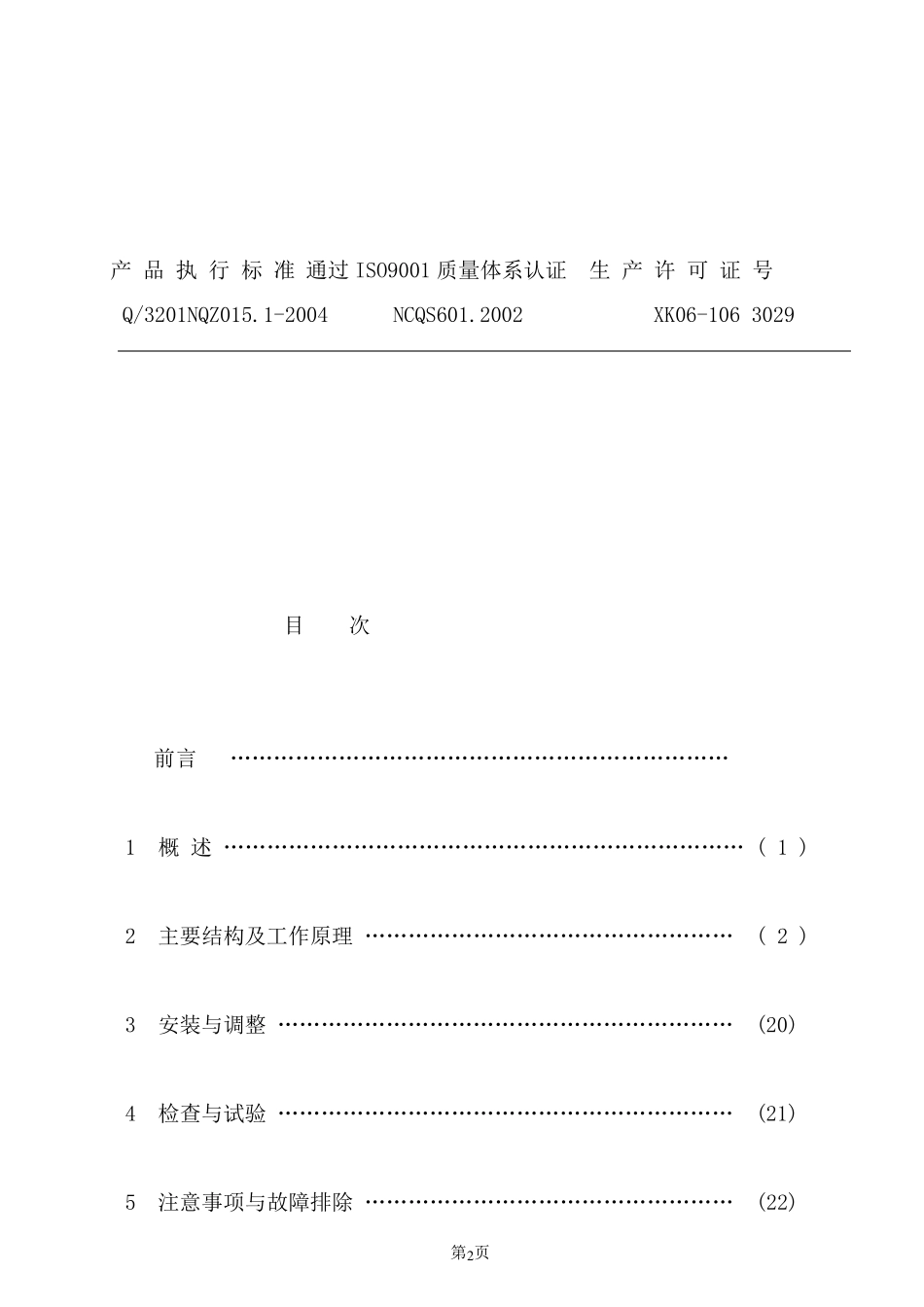

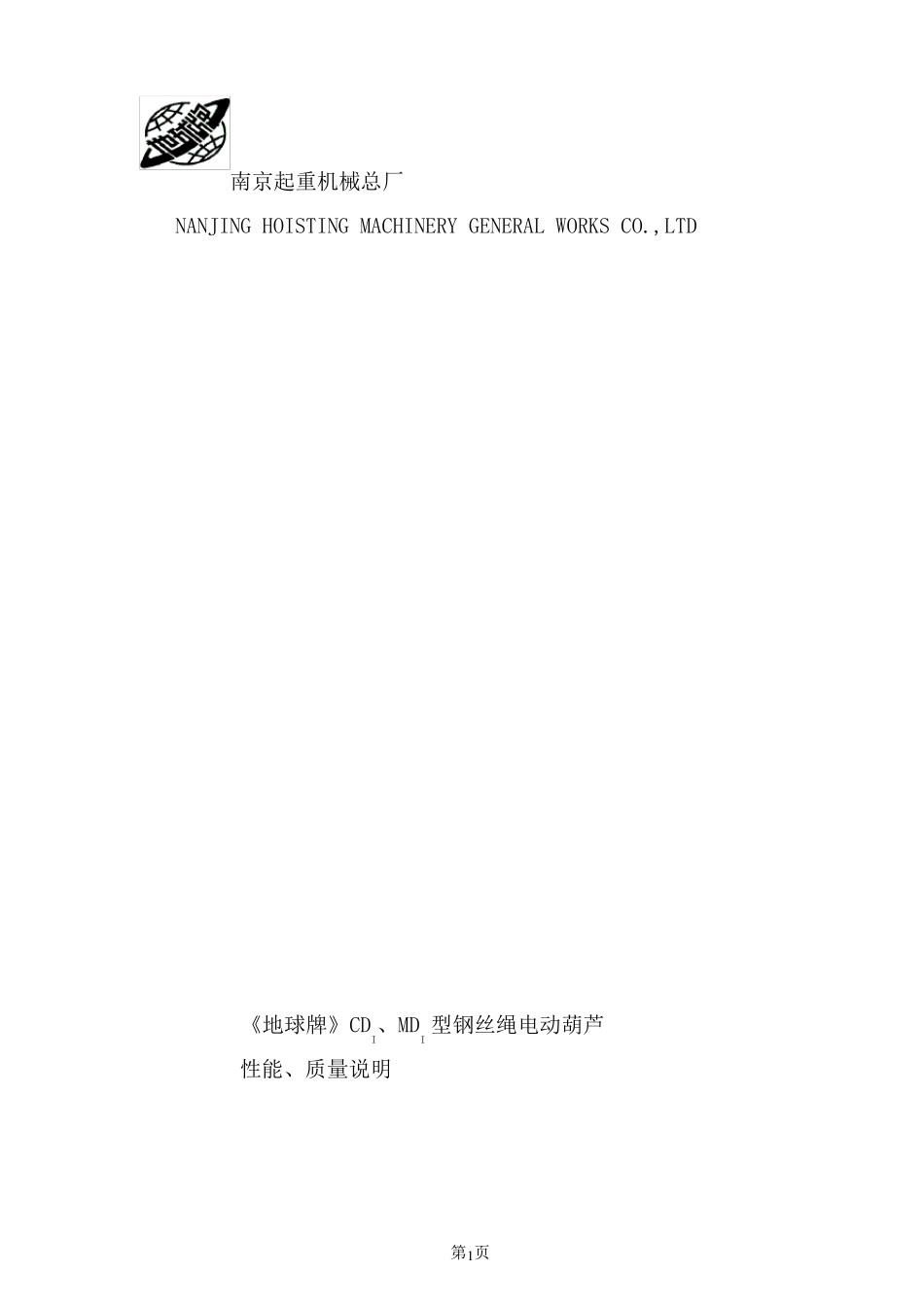

第1 页 南京起重机械总厂 NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD 《地球牌》CDI、MDI 型钢丝绳电动葫芦 性能、质量说明 第2 页 产 品 执 行 标 准 通过ISO9001 质量体系认证 生 产 许 可 证 号 Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029 目 次 前言 …………………………………………………………… 1 概 述 ……………………………………………………………… ( 1 ) 2 主要结构及工作原理 …………………………………………… ( 2 ) 3 安装与调整 ……………………………………………………… (20) 4 检查与试验 ……………………………………………………… (21) 5 注意事项与故障排除 …………………………………………… (22) 第3 页 前 言 南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001 完备的质量体系,是电动葫芦行业的常务副理事长单位。《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。 1 概 述 1.1 产品主要用途及适用范围 第4 页 CDI、MDI 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。它结构紧凑、外型较小、使用维修方便。既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。 1.2 安全及工作环境条件 本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。不允许用来载人。操作使用应严格按GB6067-1985《起重机械安全规程》执行。如在露天场所使用，应设置防护装置，免受潮湿。 本产品负载持 续 率 FC25%，起动次 数 120 次 /小时 。 1.3 型号 的组 成 CDI、MDI 型电动葫芦的型号 编 制 方法 规定如下 : 安装和 运行方式( Ｄ － 电动小车 式Ａ － 固 定...
