电动门接线图

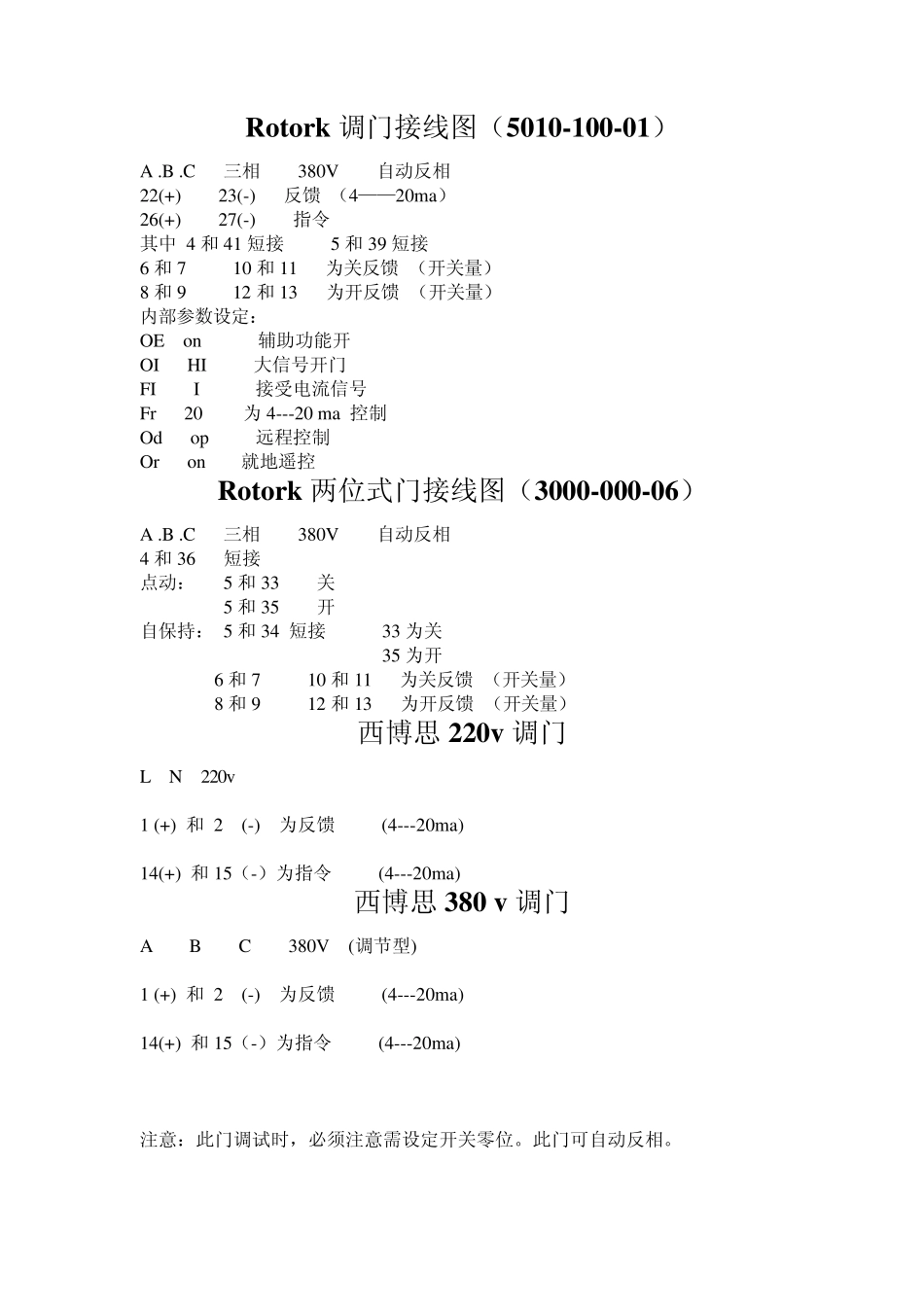

电动门接线图_第1页
1/7
电动门接线图_第2页
2/7

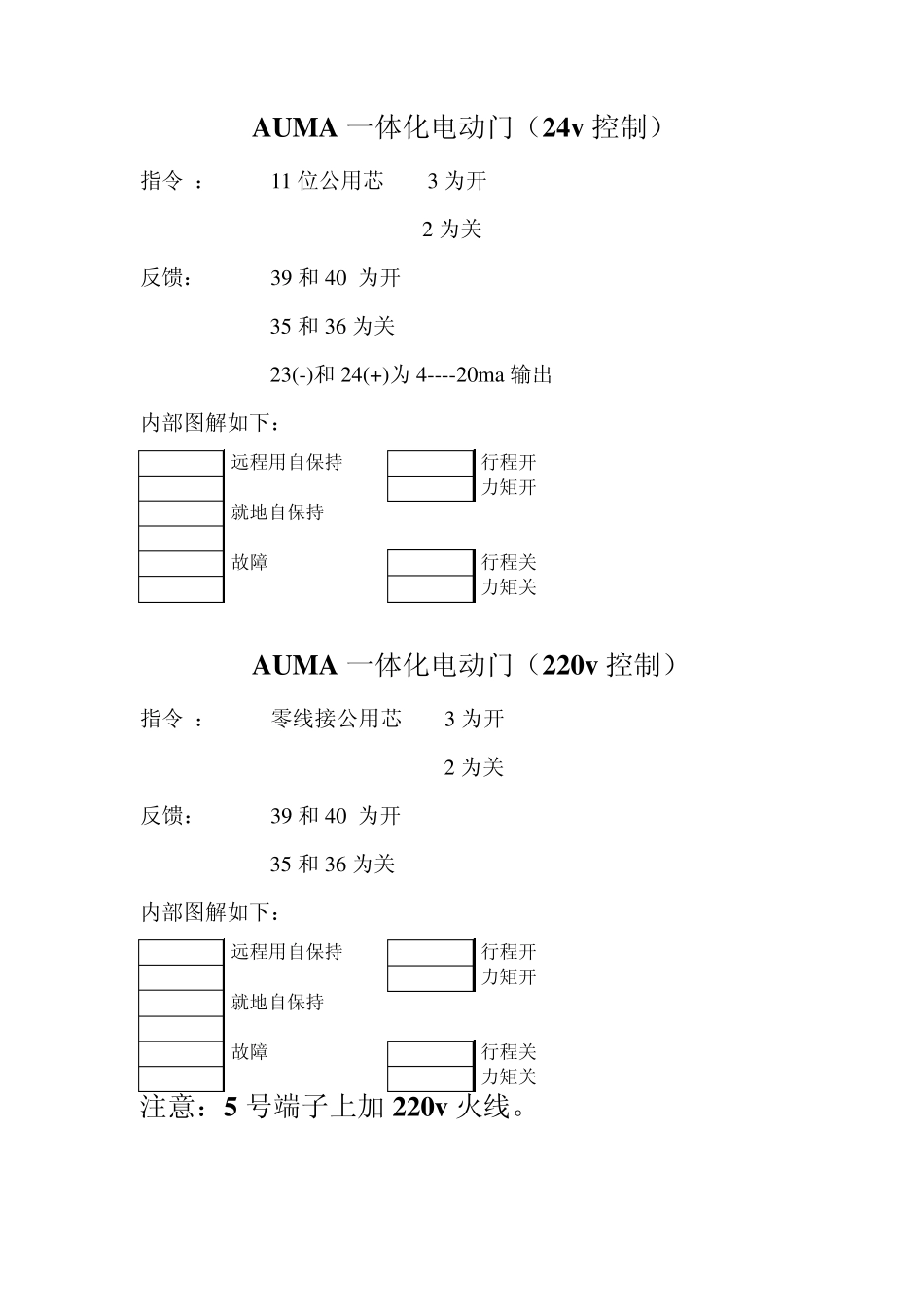

电动门接线图_第3页
3/7
Rotork 调门接线图(5010-100-01) A .B .C 三相 380V 自动反相 22(+) 23(-) 反馈 (4——20ma) 26(+) 27(-) 指令 其中 4 和 41 短接 5 和 39 短接 6 和 7 10 和 11 为关反馈 (开关量) 8 和 9 12 和 13 为开反馈 (开关量) 内部参数设定: OE on 辅助功能开 OI HI 大信号开门 FI I 接受电流信号 Fr 20 为 4---20 ma 控制 Od op 远程控制 Or on 就地遥控 Rotork 两位式门接线图(3000-000-06) A .B .C 三相 380V 自动反相 4 和 36 短接 点动: 5 和 33 关 5 和 35 开 自保持: 5 和 34 短接 33 为关 35 为开 6 和 7 10 和 11 为关反馈 (开关量) 8 和 9 12 和 13 为开反馈 (开关量) 西博思 220v 调门 L N 220v 1 (+) 和 2 (-) 为反馈 (4---20ma) 14(+) 和 15(-)为指令 (4---20ma) 西博思 380 v 调门 A B C 380V (调节型) 1 (+) 和 2 (-) 为反馈 (4---20ma) 14(+) 和 15(-)为指令 (4---20ma) 注意:此门调试时,必须注意需设定开关零位。此门可自动反相。 西博思3 8 0 v 两位式 U V W 接 380AC 3( A12)和4(A23)关指令 3 和 5(A13)开指令 3 和 6 停指令 18 和 19 21 和 24 短接 28 和 29 开反馈 32 和 33 关反馈 40 和 41 故障 46 和 47 远方允许 1 和 2 为 4---20ma 信号 注意:此门没有自保持,需机控室加长信号。 上海厂供一体化仿 ROTORK 阀门 点动操作:39 和 37 开 39 和 38 关 自保持操作:36 与 39 短接 37 开 36 与 39 短接 38 关 32(+) 23(-) 为(4---20m a)反馈 15 和 16 为开反馈 (开关量) 6 和 7 为关反馈 (开关量) 注意:此门不自动反相(假设门不动,需要换相) AUMA 一体化电动门(24v控制) 指令 : 11 位公用芯 3 为开 2 为关 反馈: 39 和40 为开 35 和36 为关 23(-)和24(+)为4----20m a 输出 内部图解如下: 1 远程用自保持 1 行程开 2 2 力矩开 3 就地自保持 4 5 故障 3 行程关 6 4 力矩关 AUMA 一体化电动门(220v控制) 指令 : 零线接公用芯 3 为开 2 为关 反馈: 39 和40 为开 35 和36 为关 内部图解如下: 1 远程用自保持 1 行程开 2 2 力矩开 3 就地自保持 4 5 故障 3 行程关 6 ...
