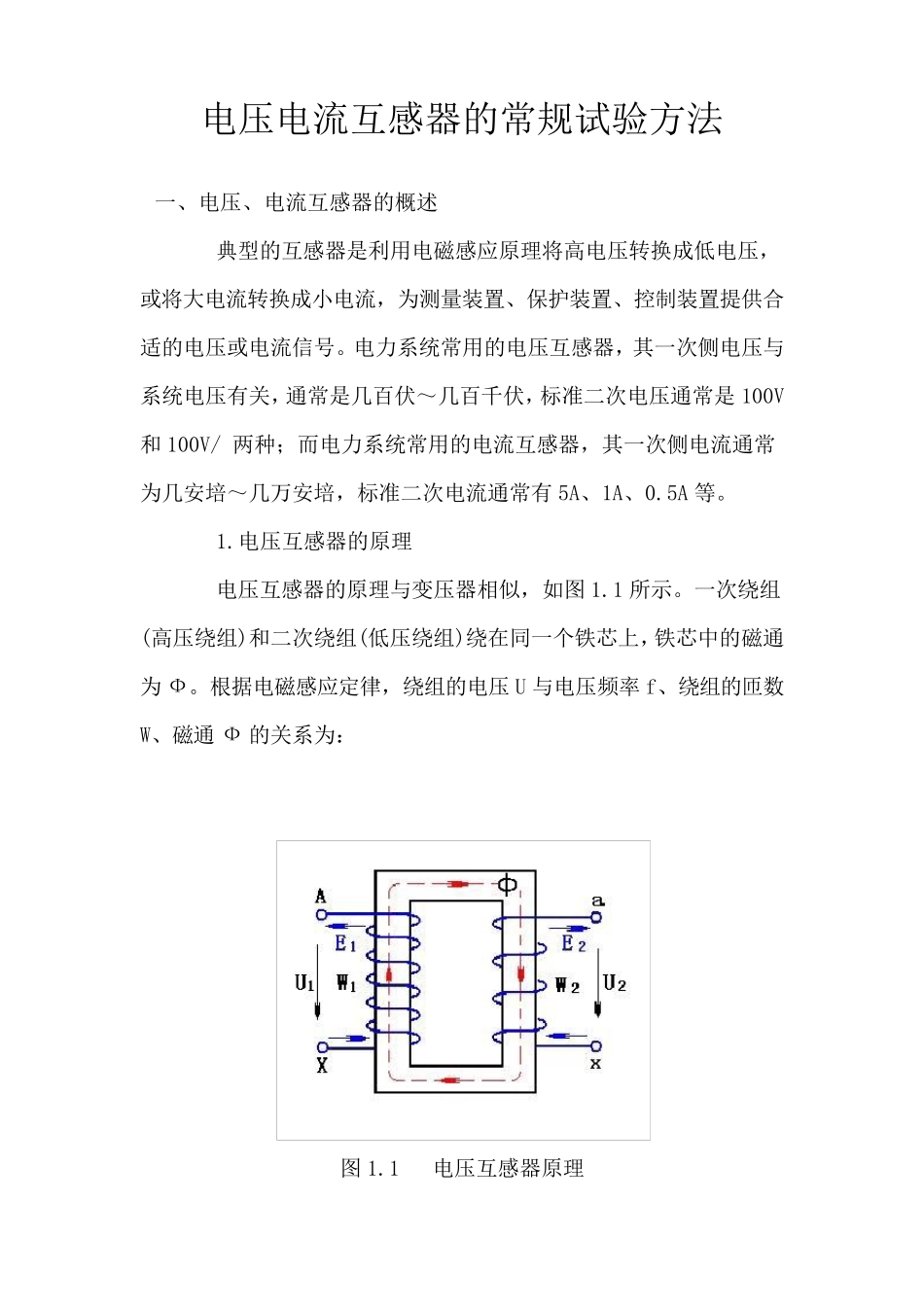

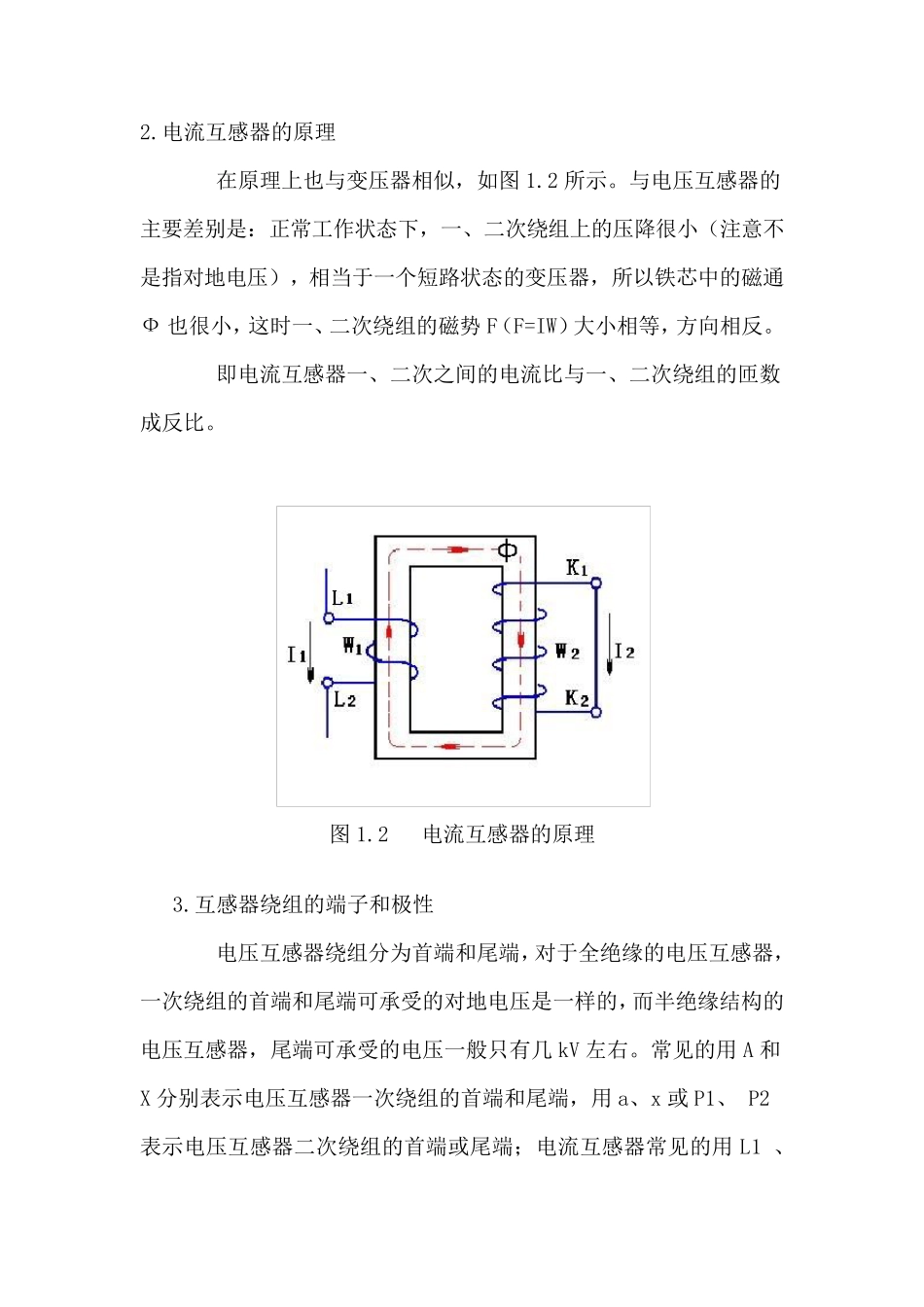

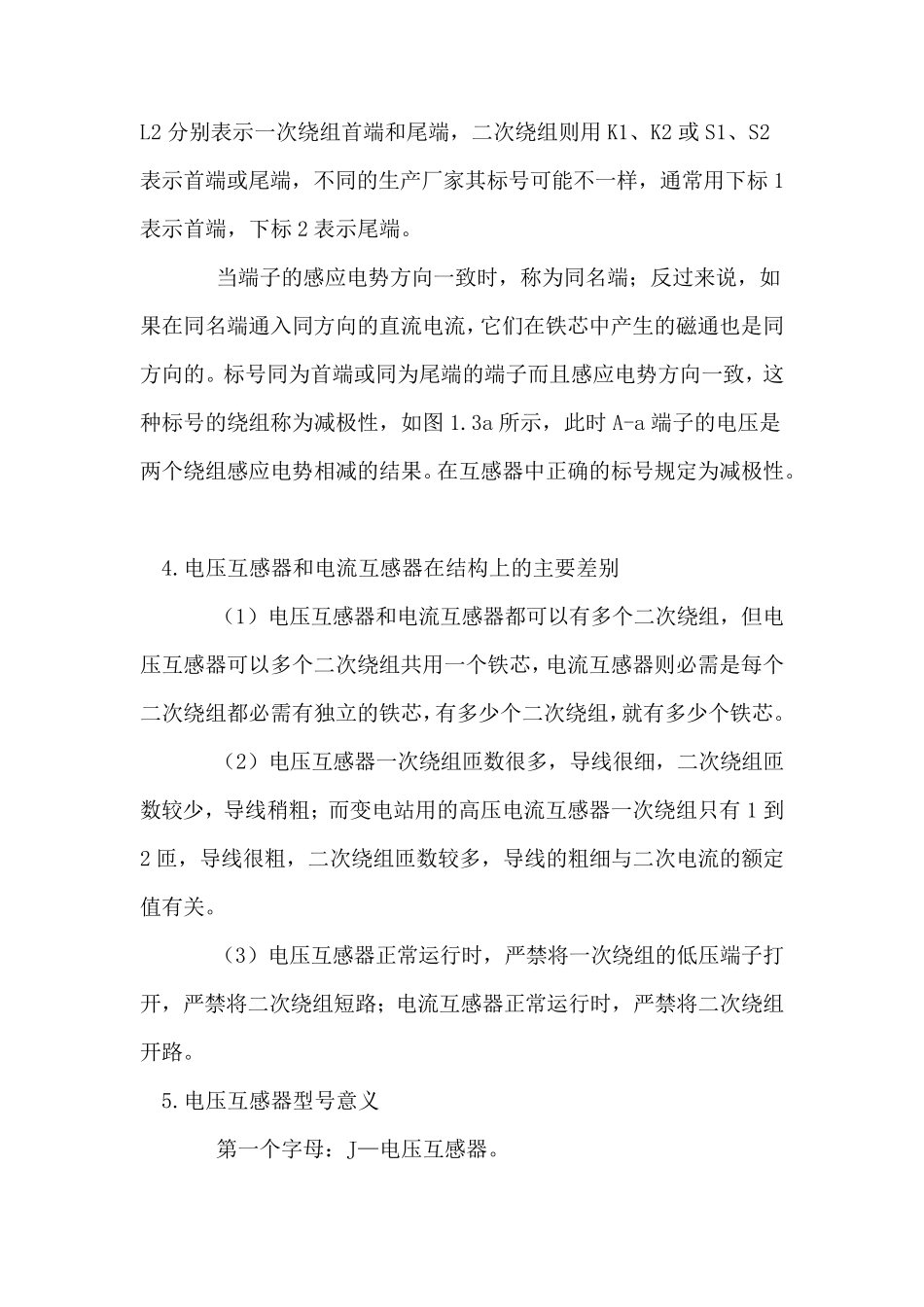

电压电流互感器的常规试验方法 一、电压、电流互感器的概述 典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A 等。 1.电压互感器的原理 电压互感器的原理与变压器相似，如图1.1 所示。一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。根据电磁感应定律，绕组的电压U 与电压频率 f、绕组的匝数W、磁通Ф 的关系为： 图1.1 电压互感器原理 2.电流互感器的原理 在原理上也与变压器相似，如图1.2 所示。与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф 也很小，这时一、二次绕组的磁势 F（F=IW）大小相等，方向相反。 即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。 图1.2 电流互感器的原理 3.互感器绕组的端子和极性 电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几 kV 左右。常见的用 A 和X 分别表示电压互感器一次绕组的首端和尾端，用 a、x 或 P1、 P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用 L1 、L2 分 别 表 示 一 次 绕 组 首 端 和 尾 端 ， 二 次 绕 组 则 用 K1、 K2 或 S1、 S2表 示 首 端 或 尾 端 ， 不 同 的 生 产 厂 家 其 标 号 可 能 不 一 样 ， 通 常 用 下 标 1表 示 首 端 ， 下 标 2 表 示 尾 端 。 当 端 子 的 感 应 电 势 方 向 一 致 时 ， 称 为 同 名 端 ； 反 过 来 说 ， 如果 在 同 名 端 通 入 同 方 向 的 直 流 电 流 ， 它 们 在 铁 芯 中 产 生 的 磁 通 也 是 同方 向 的 。 标 号 同 为 首 端 或 同 为 尾 端 的 端 子 而 且 感 应 电 势 方 向 一 致 ， 这种 标 号 的 绕 组 称 为 减 极 性 ， 如 图 1....
