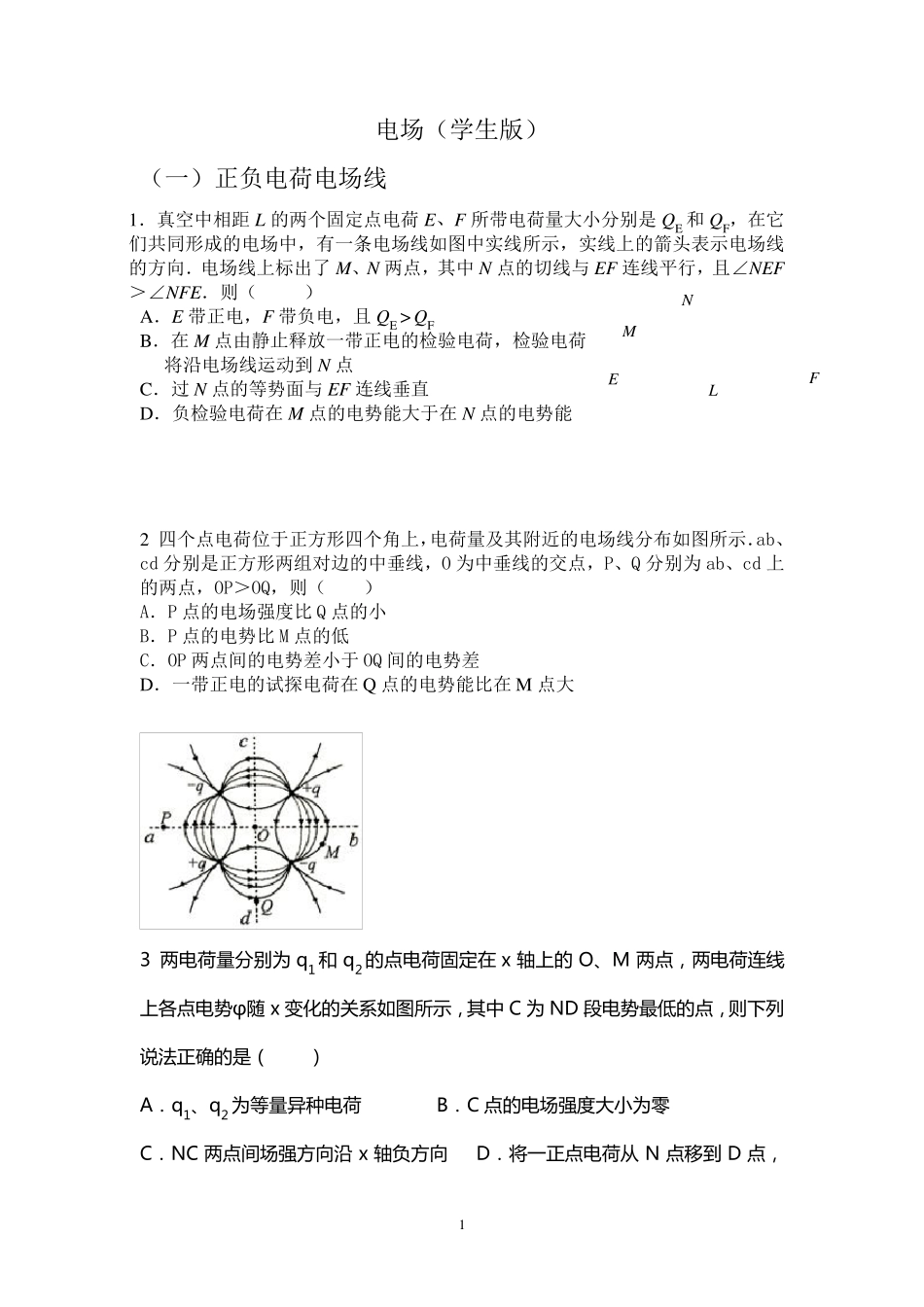

1 电场（学生版） （一）正负电荷电场线 1．真空中相距L 的两个固定点电荷E、F 所带电荷量大小分别是QE 和QF，在它们共同形成的电场中，有一条电场线如图中实线所示，实线上的箭头表示电场线的方向．电场线上标出了M、N 两点，其中N 点的切线与EF 连线平行，且∠NEF＞∠NFE．则（ ） A．E 带正电，F 带负电，且QE > QF B．在M 点由静止释放一带正电的检验电荷，检验电荷 将沿电场线运动到 N 点 C．过 N 点的等势面与EF 连线垂直 D．负检验电荷在M 点的电势能大于在N 点的电势能 2 四个点电荷位于正方形四个角上，电荷量及其附近的电场线分布如图所示．ab、cd 分别是正方形两组对边的中垂线，O 为中垂线的交点，P、Q 分别为 ab、cd 上的两点，OP＞OQ，则（ ） A．P 点的电场强度比 Q 点的小 B．P 点的电势比 M 点的低 C．OP 两点间的电势差小于 OQ 间的电势差 D．一带正电的试探电荷在Q点的电势能比在M 点大 3 两 电 荷 量 分 别 为q1 和q2 的 点 电 荷 固 定 在 x 轴 上 的O、M 两 点 ， 两 电 荷 连 线上 各 点 电 势 φ随 x 变 化 的 关 系 如 图 所 示 ， 其 中 C 为 ND 段 电 势 最 低 的 点 ， 则 下 列说 法 正 确 的 是 （ ） A． q1、q2 为 等 量 异 种 电 荷 B． C 点 的 电 场 强 度 大 小 为 零 C． NC 两 点 间 场 强 方 向 沿 x 轴 负 方 向 D． 将 一 正 点 电 荷 从 N 点 移 到 D 点 ，N F E M L 2 电 场 力 先 做 负 功 后 做 正 功 4 在真空中A、B 两点分别放有异种点电荷+Q 和﹣2Q，以 AB 连线中点 O 为圆心作一圆形路径 abcd，如图所示，则下列说法正确的是（ ） A．场强大小关系有 Ea=Eb、Ec=Ed B．电势高低关系有 φa＞φb、φc=φd C．将一负点电荷沿圆弧由 a 运动到 b 的过程中电场力做负功 D．将一正点电荷沿直线由 c 运动到 d 的过程中电势能始终不变 5 如 图 所 示 ， MN、PQ 是圆的两条相互垂直的直径， O 为圆心。两个等量正 电荷分别固定在 M、N 两点。现有一带电 的粒子（不计重力 及粒子对电 场 的影响）从 P 点由静止释放， 粒子恰能在 P、Q 之间做 直线运动， 则以下判断正 确的是（ ） A．O 点的电 势一定为零 B．P 点的电 势一定比 O 点的电 势高 C...
