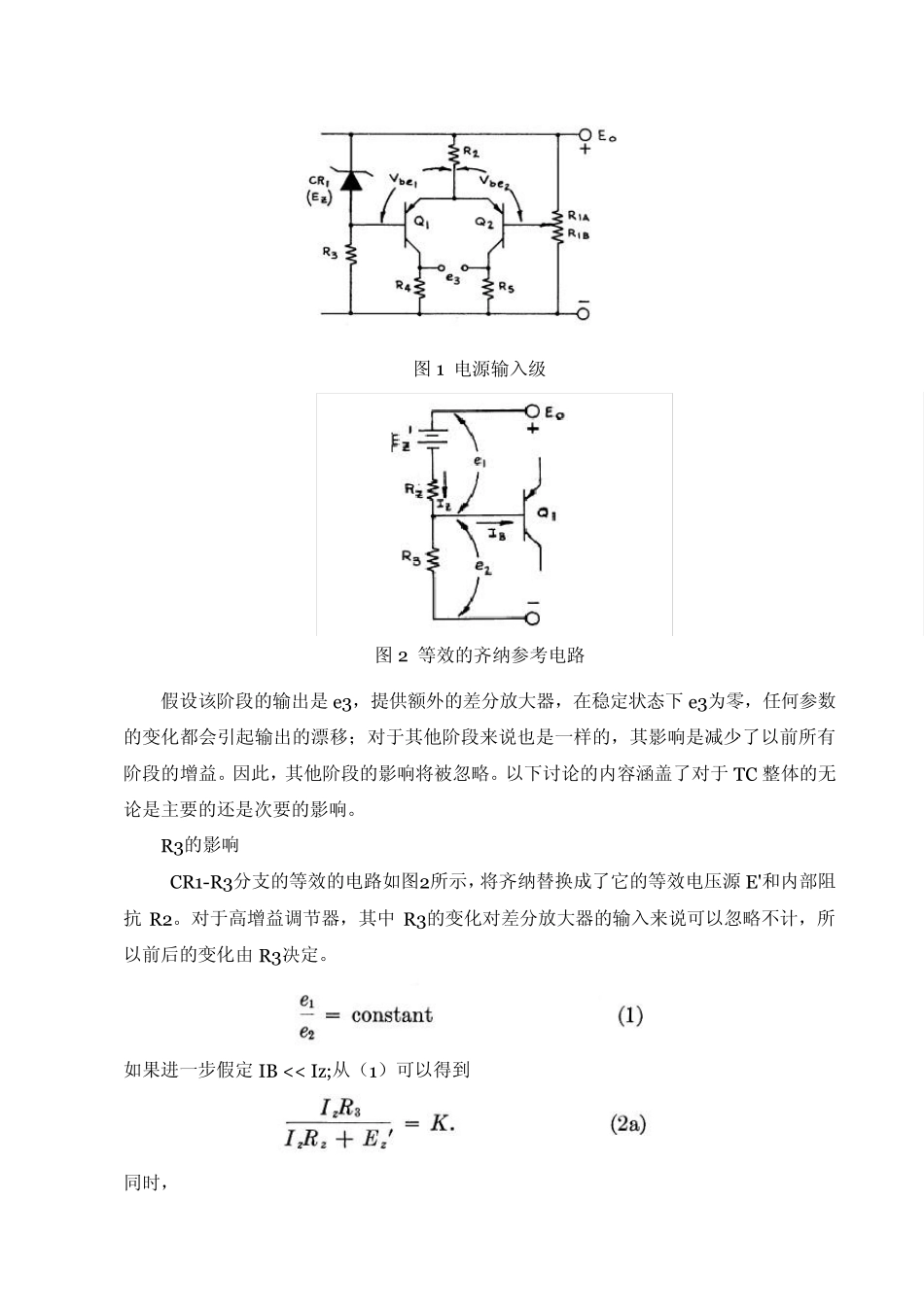

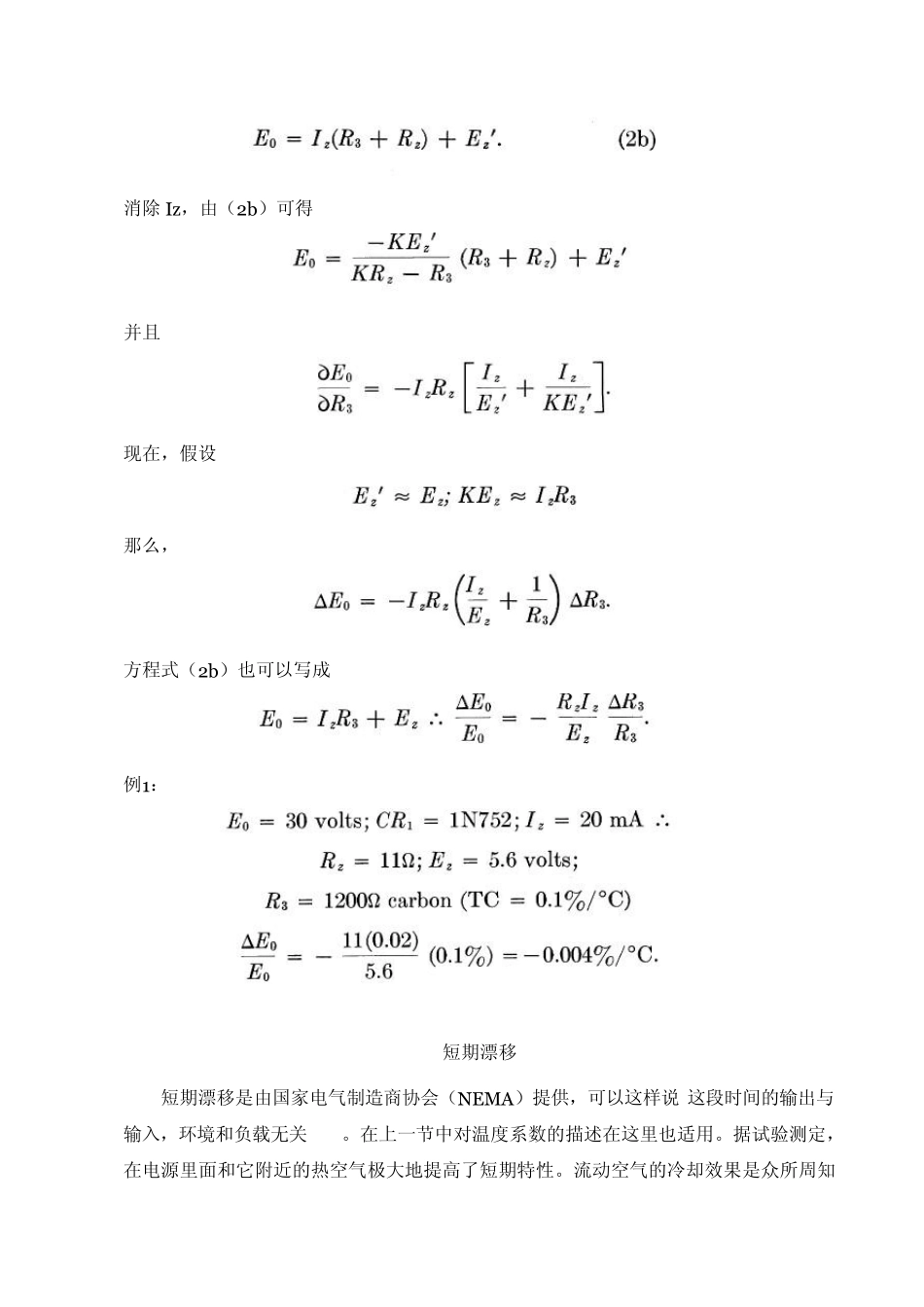

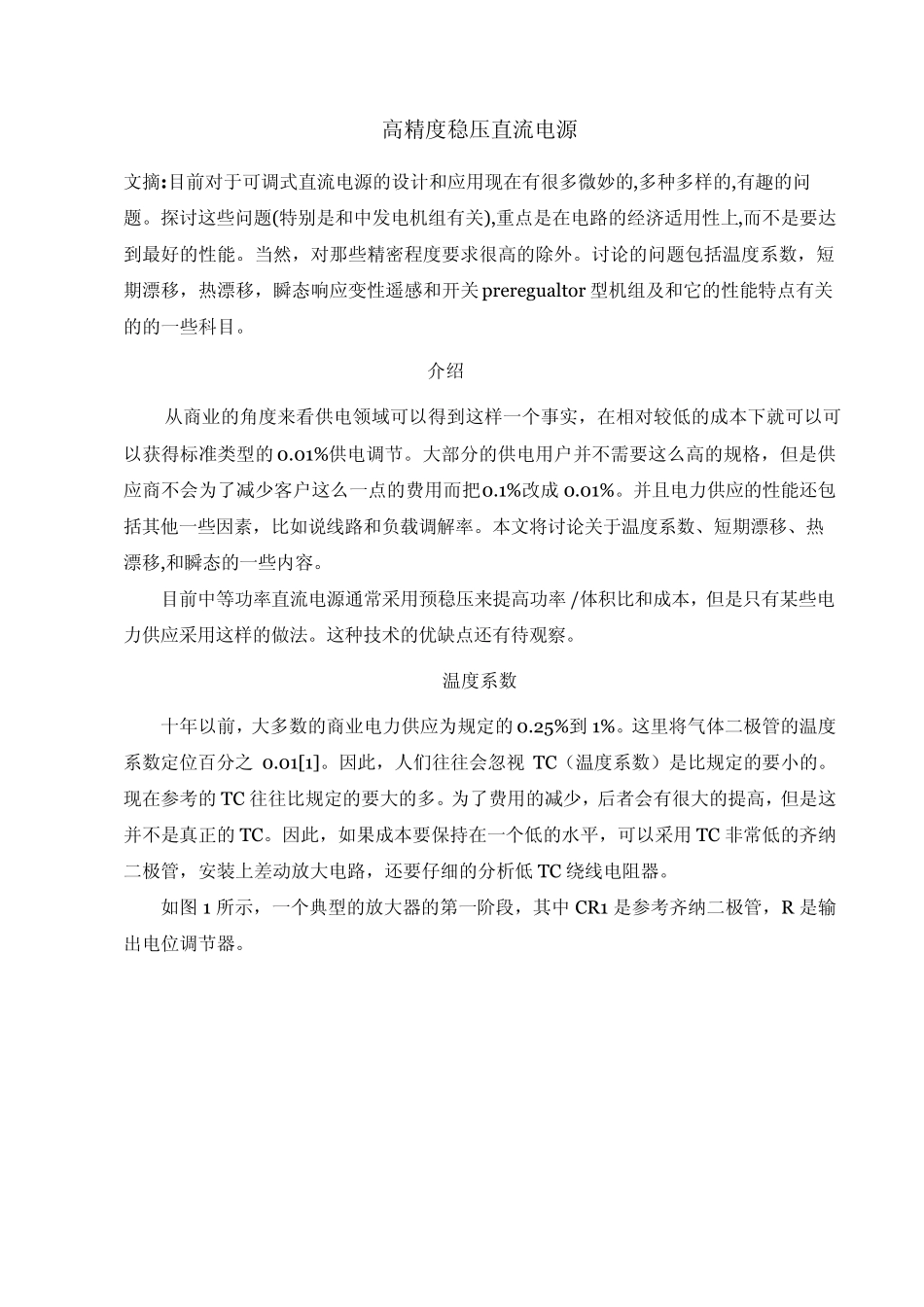

高精度稳压直流电源 文摘:目前对于可调式直流电源的设计和应用现在有很多微妙的,多种多样的,有趣的问题。探讨这些问题(特别是和中发电机组有关),重点是在电路的经济适用性上,而不是要达到最好的性能。当然，对那些精密程度要求很高的除外。讨论的问题包括温度系数，短期漂移，热漂移，瞬态响应变性遥感和开关 preregu altor 型机组及和它的性能特点有关的的一些科目。 介绍 从商业的角度来看供电领域可以得到这样一个事实，在相对较低的成本下就可以可以获得标准类型的 0.01%供电调节。大部分的供电用户并不需要这么高的规格，但是供应商不会为了减少客户这么一点的费用而把0.1%改成 0.01%。并且电力供应的性能还包括其他一些因素，比如说线路和负载调解率。本文将讨论关于温度系数、短期漂移、热漂移,和瞬态的一些内容。 目前中等功率直流电源通常采用预稳压来提高功率/体积比和成本，但是只有某些电力供应采用这样的做法。这种技术的优缺点还有待观察。 温度系数 十年以前，大多数的商业电力供应为规定的 0.25%到 1%。这里将气体二极管的温度系数定位百分之 0.01[1]。因此，人们往往会忽视 TC（温度系数）是比规定的要小的。现在参考的 TC 往往比规定的要大的多。为了费用的减少，后者会有很大的提高，但是这并不是真正的 TC。因此，如果成本要保持在一个低的水平，可以采用 TC 非常低的齐纳二极管，安装上差动放大电路，还要仔细的分析低 TC 绕线电阻器。 如图 1 所示，一个典型的放大器的第一阶段，其中 CR1 是参考齐纳二极管，R 是输出电位调节器。 图1 电源输入级 图2 等效的齐纳参考电路 假设该阶段的输出是e3，提供额外的差分放大器，在稳定状态下e3为零，任何参数的变化都会引起输出的漂移；对于其他阶段来说也是一样的，其影响是减少了以前所有阶段的增益。因此，其他阶段的影响将被忽略。以下讨论的内容涵盖了对于TC 整体的无论是主要的还是次要的影响。 R3的影响 CR1-R3分支的等效的电路如图2所示，将齐纳替换成了它的等效电压源E'和内部阻抗 R2。对于高增益调节器，其中 R3的变化对差分放大器的输入来说可以忽略不计，所以前后的变化由 R3决定。 如果进一步假定IB << Iz;从（1）可以得到 同时， 消除Iz，由（2b）可得 并且 现在，假设 那么， 方程式（2b）也可以写成 例1： 短期漂移 短期漂移是由国家电气制造商协会（NEMA）提供，可以这样说“这段时间的输出与输入，环境和负载...
