电子产品工艺装配卡片

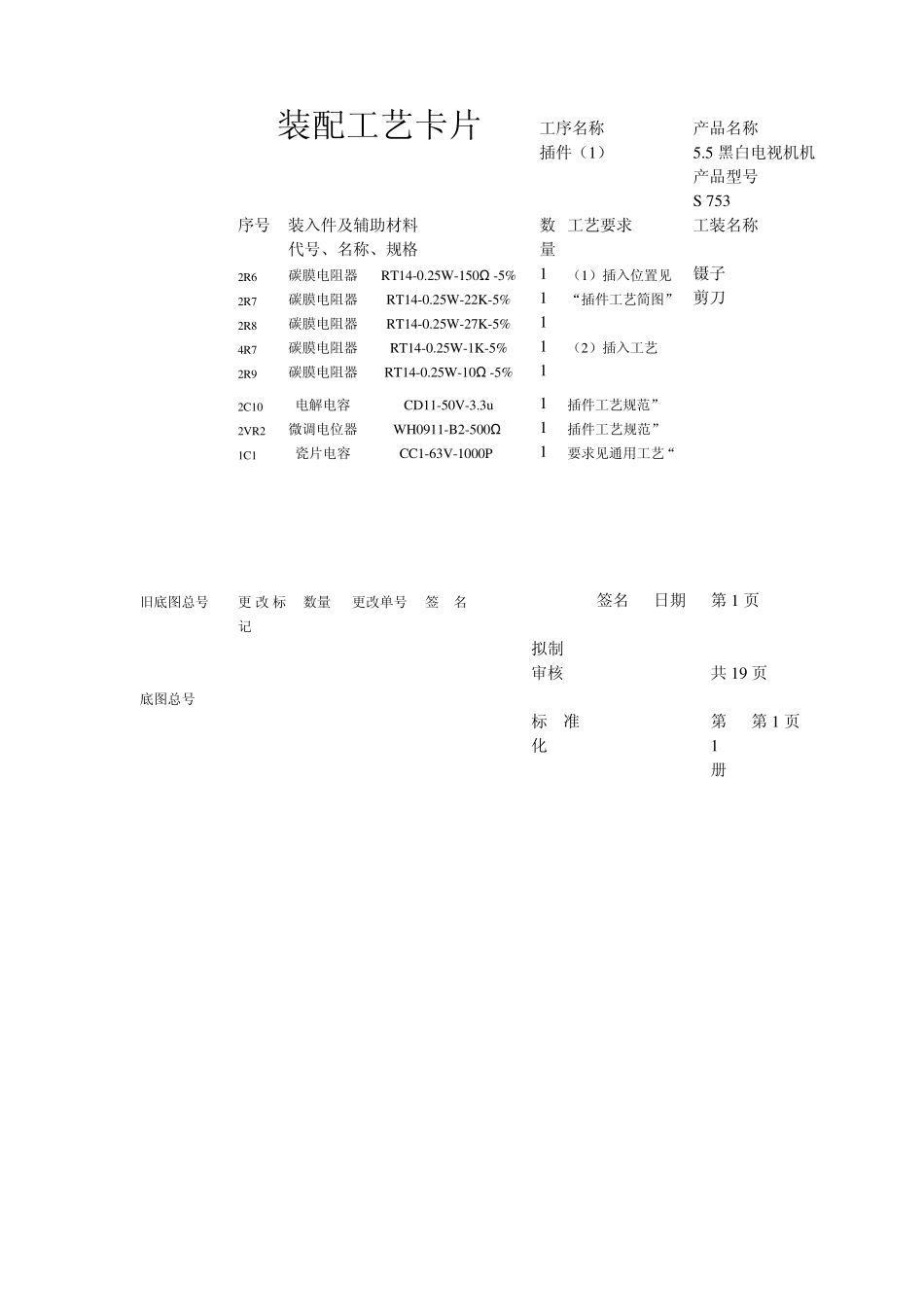

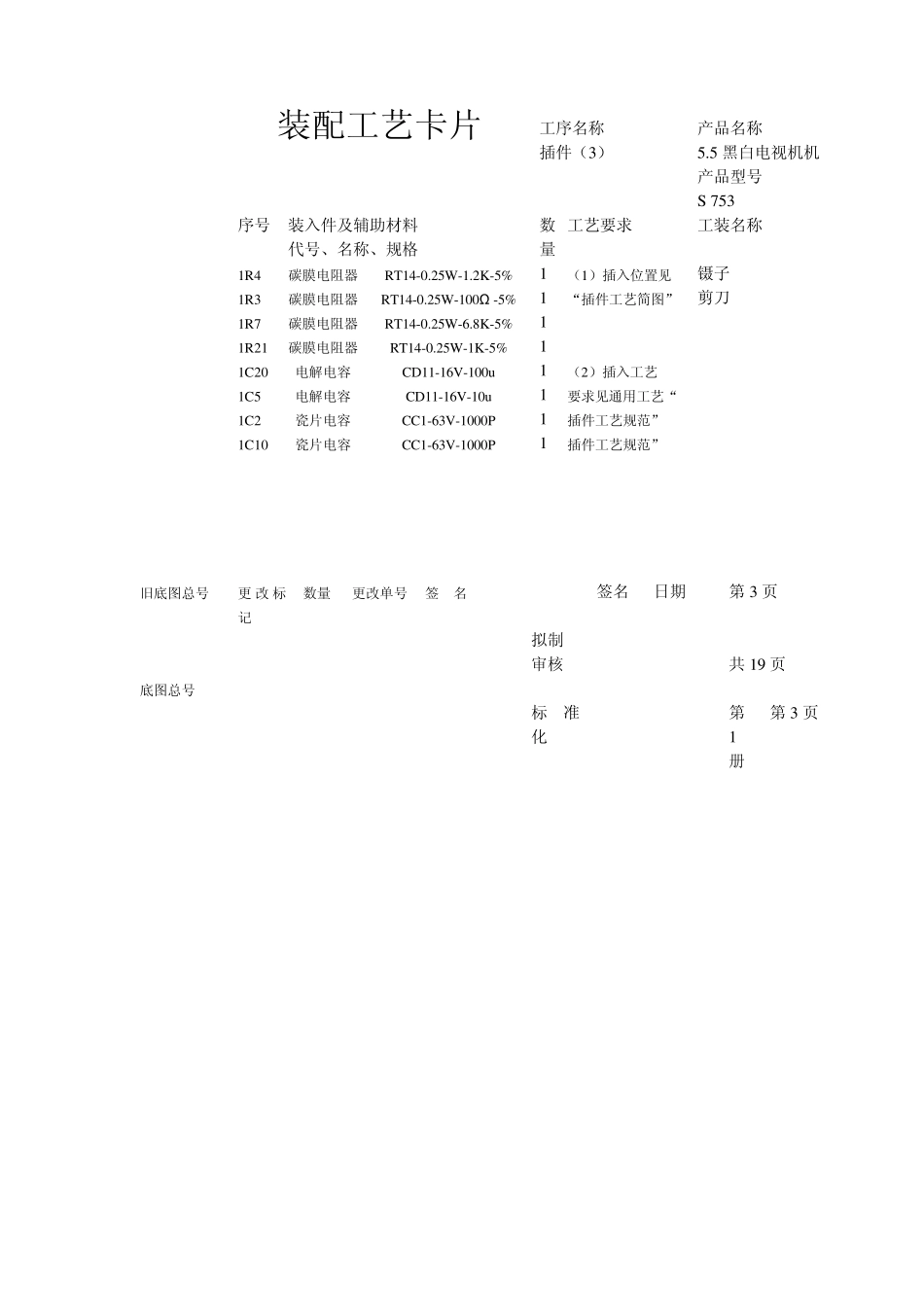

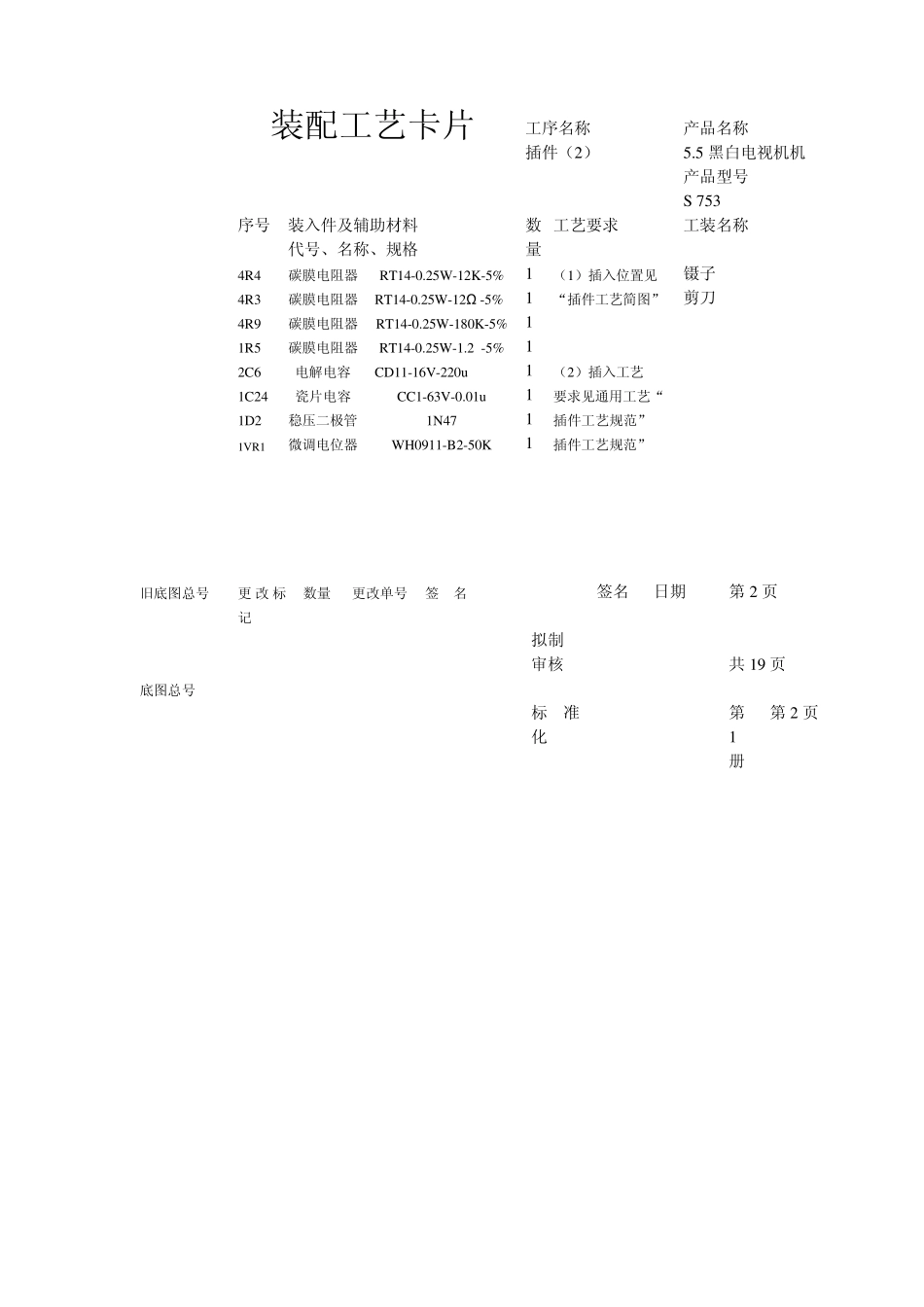

装配工艺卡片 工序名称 产品名称 插件（1） 5.5 黑白电视机机 产品型号 S 753 序号 装入件及辅助材料 代号、名称、规格 数量 工艺要求 工装名称 2R6 碳膜电阻器 RT14-0.25W-150Ω -5% 1 （1）插入位置见 镊子 2R7 碳膜电阻器 RT14-0.25W-22K-5% 1 “插件工艺简图” 剪刀 2R8 碳膜电阻器 RT14-0.25W-27K-5% 1 4R7 碳膜电阻器 RT14-0.25W-1K-5% 1 （2）插入工艺 2R9 碳膜电阻器 RT14-0.25W-10Ω -5% 1 2C10 电解电容 CD11-50V-3.3u 1 插件工艺规范” 2VR2 微调电位器 WH0911-B2-500Ω 1 插件工艺规范” 1C1 瓷片电容 CC1-63V-1000P 1 要求见通用工艺“ 旧底图总号 更 改 标记 数量 更改单号 签 名 签名 日期 第 1 页 拟制 审核 共 19 页 底图总号 标准化 第1册 第 1 页 装配工艺卡片 工序名称 产品名称 插件（2） 5.5 黑白电视机机 产品型号 S 753 序号 装入件及辅助材料 代号、名称、规格 数量 工艺要求 工装名称 4R4 碳膜电阻器 RT14-0.25W-12K-5% 1 （1）插入位置见 镊子 4R3 碳膜电阻器 RT14-0.25W-12Ω -5% 1 “插件工艺简图” 剪刀 4R9 碳膜电阻器 RT14-0.25W-180K-5% 1 1R5 碳膜电阻器 RT14-0.25W-1.2K-5% 1 2C6 电解电容 CD11-16V-220u 1 （2）插入工艺 1C24 瓷片电容 CC1-63V-0.01u 1 要求见通用工艺“ 1D2 稳压二极管 1N47 1 插件工艺规范” 1VR1 微调电位器 WH0911-B2-50K 1 插件工艺规范” 旧底图总号 更 改 标记 数量 更改单号 签 名 签名 日期 第 2 页 拟制 审核 共 19 页 底图总号 标准化 第1册 第 2 页 装配工艺卡片 工序名称 产品名称 插件（3） 5.5 黑白电视机机 产品型号 S 753 序号 装入件及辅助材料 代号、名称、规格 数量 工艺要求 工装名称 1R4 碳膜电阻器 RT14-0.25W-1.2K-5% 1 （1）插入位置见 镊子 1R3 碳膜电阻器 RT14-0.25W-100Ω -5% 1 “插件工艺简图” 剪刀 1R7 碳膜电阻器 RT14-0.25W-6.8K-5% 1 1R21 碳膜电阻器 RT14-0.25W-1K-5% 1 1C20 电解电容 CD11-16V-100u 1 （2）插入工艺 1C5 电解电容 CD11-16V-10u 1 要求见通用工艺“ 1C2 瓷片电容 CC1-63V-1000P 1 插件工艺规范” 1C10 瓷片电容 CC1-63V-1000P 1 插件工艺规范” 旧底图总号 更 改 标记 数量 更改单号 签 名 签名...
