电子制作初学者入门

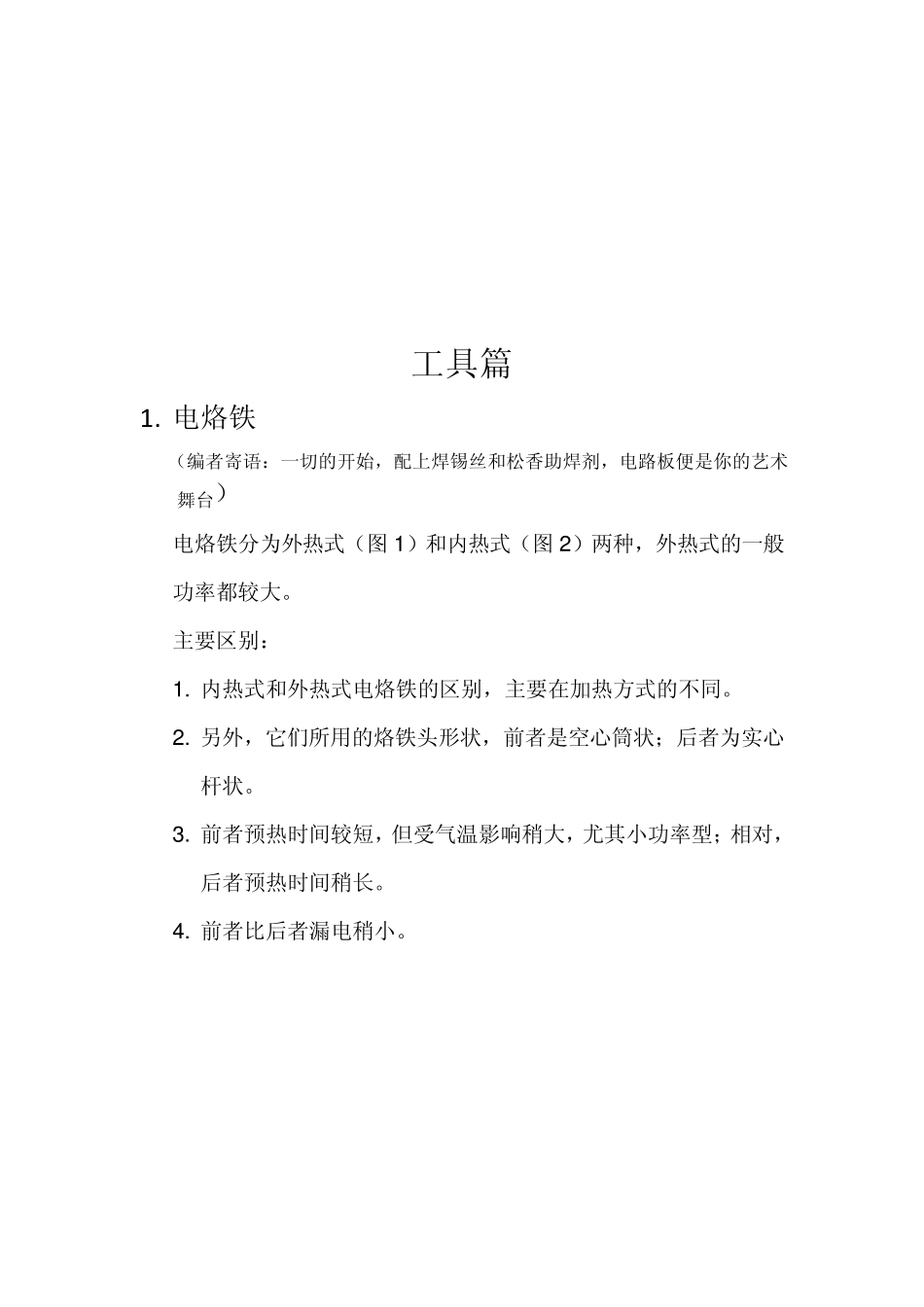

电子制作初学者入门 目录 一、 工具篇 常用工具,材料及使用 二、 元器件篇 1. 认识电阻电容 2. 初识半导体器件 3. 奇妙的集成电路 三、 动手制作篇 1. 光控自动照明灯 2. 声控延时开关 3. 流水灯 4. 简易音频功放 四、 自学提高篇 学习方法及资料介绍 工具篇 1 . 电烙铁 （编者寄语：一切的开始，配上焊锡丝和松香助焊剂，电路板便是你的艺术舞台） 电烙铁分为外热式（图1 ）和内热式（图2 ）两种，外热式的一般功率都较大。 主要区别： 1 . 内热式和外热式电烙铁的区别，主要在加热方式的不同。 2 . 另外，它们所用的烙铁头形状，前者是空心筒状；后者为实心杆状。 3 . 前者预热时间较短，但受气温影响稍大，尤其小功率型；相对，后者预热时间稍长。 4 . 前者比后者漏电稍小。 图1 图2 注意事项： 新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。 2 . 数字万用表 （编者寄语：最常用的工具，前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了） 数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。 形形色色的数字万用表： 使用方法：参考说明书和相关书籍 3 . 其他工具 （编者寄语：工具虽多，样样有用） 剪线钳：顾名思义，剪导线用的。 吸锡器：当你把电路板弄得焊锡太多，或要拆元器件的时候，它是个好帮手。 工具刀：破坏用的。 镊子：元器件都是比较小的东西，而且焊接的时候，引脚和元件本身都很烫。 螺丝刀：帮别人修东西的时候，总的拆开吧。 尖嘴钳：夹持东西用。 微型手钻：自己做电路板必不可少的工具。 剥线钳：快速方便的剥去导线的外皮必备。 4 . 必要材料 （编者寄语：巧妙的使用材料，将会有奇妙的效果） 面包板：主要用于调试电路，引脚之间的连接大都用导线，有人称之为面包板上的插花艺术。 实验板：不是所有的电路都需要拿给厂商做 PCB，对于一般的爱好者就更没必要了，使用实验板是个好的选择。焊接容易，也省去自己腐蚀板子的麻烦。 元器件：这就不用说了，电路的精华都在于元器件的使用和焊接。下...
