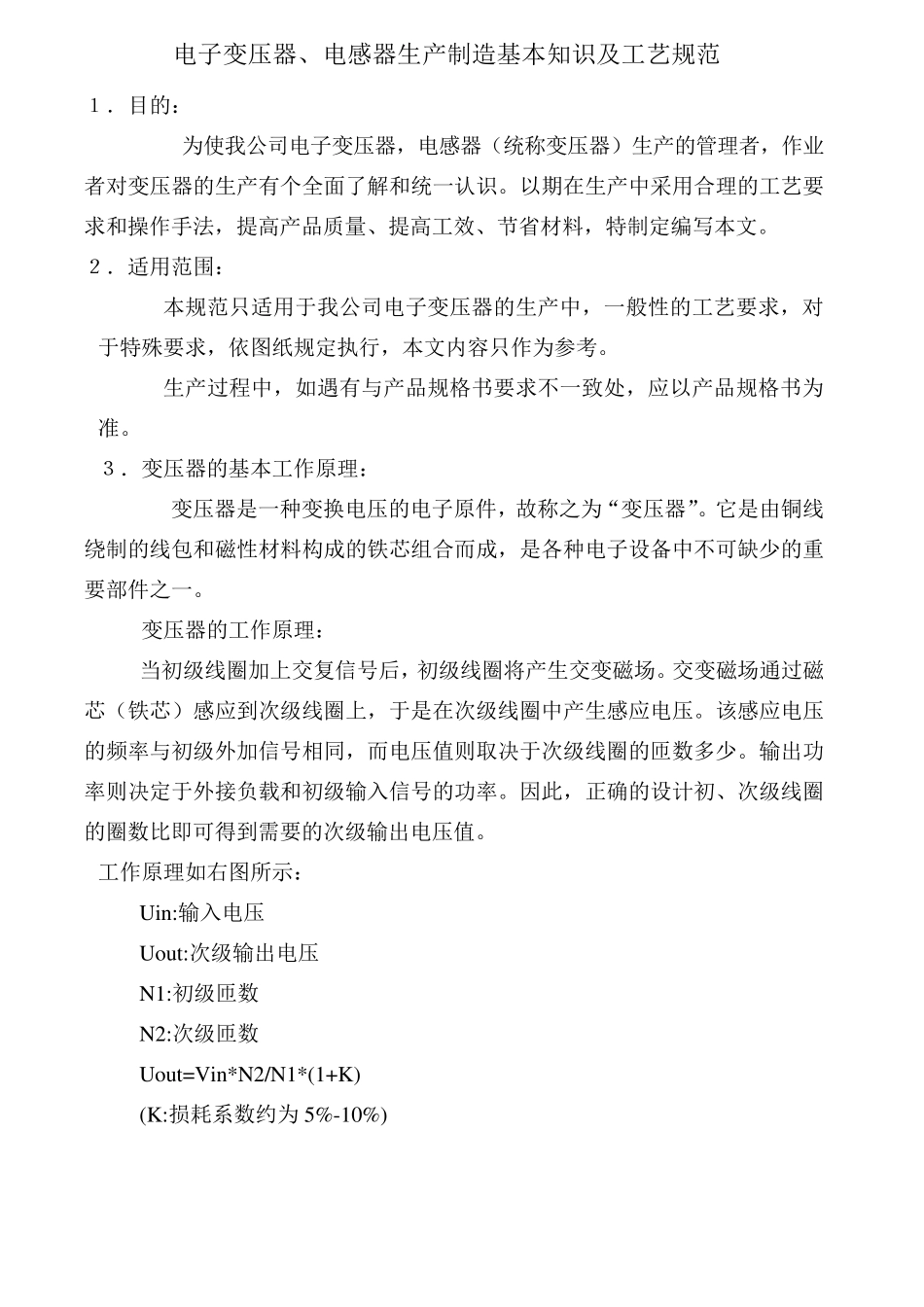

电子变压器.电感器生产制造基本知识及工艺规范_第1页
1/29

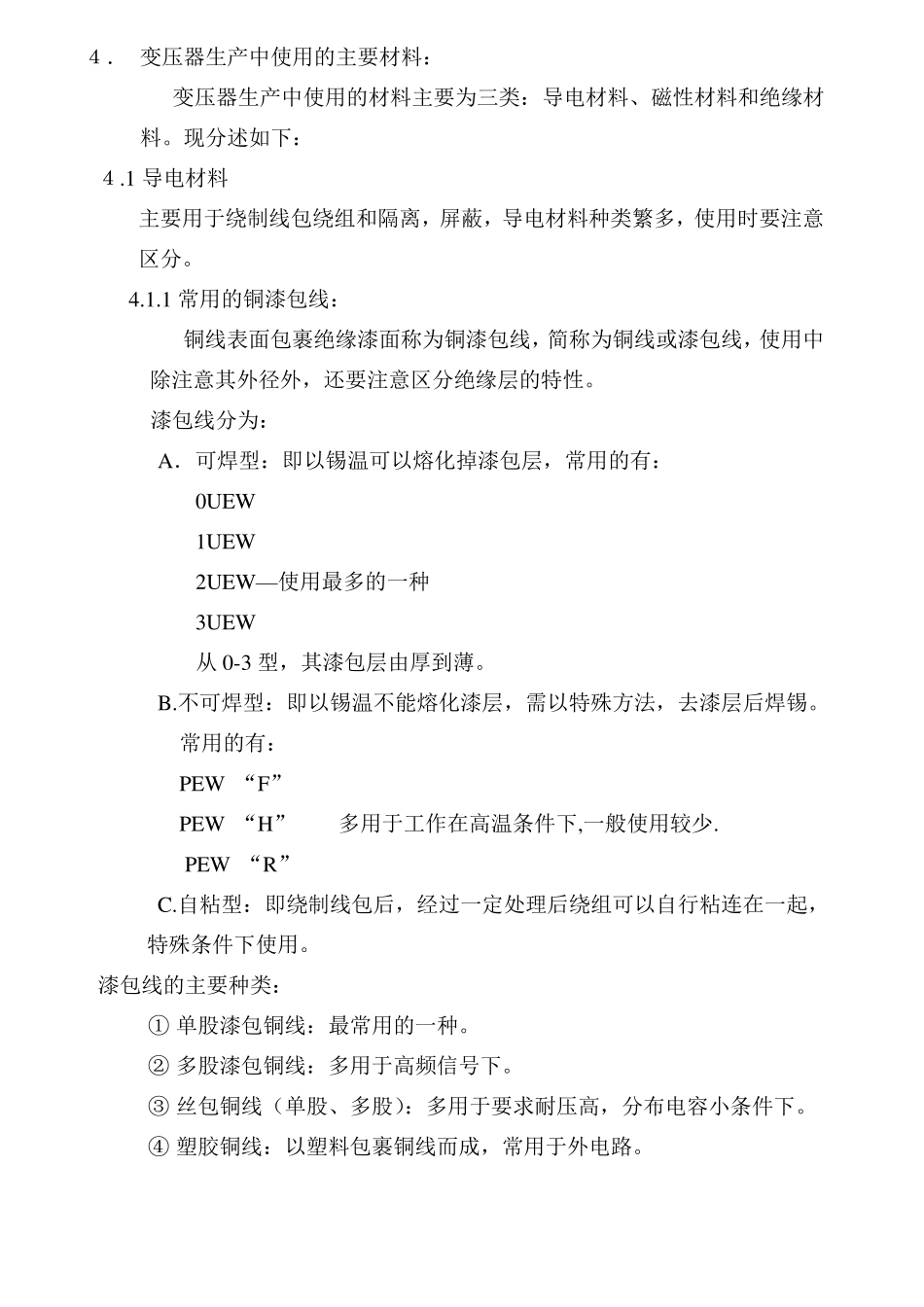

电子变压器.电感器生产制造基本知识及工艺规范_第2页
2/29

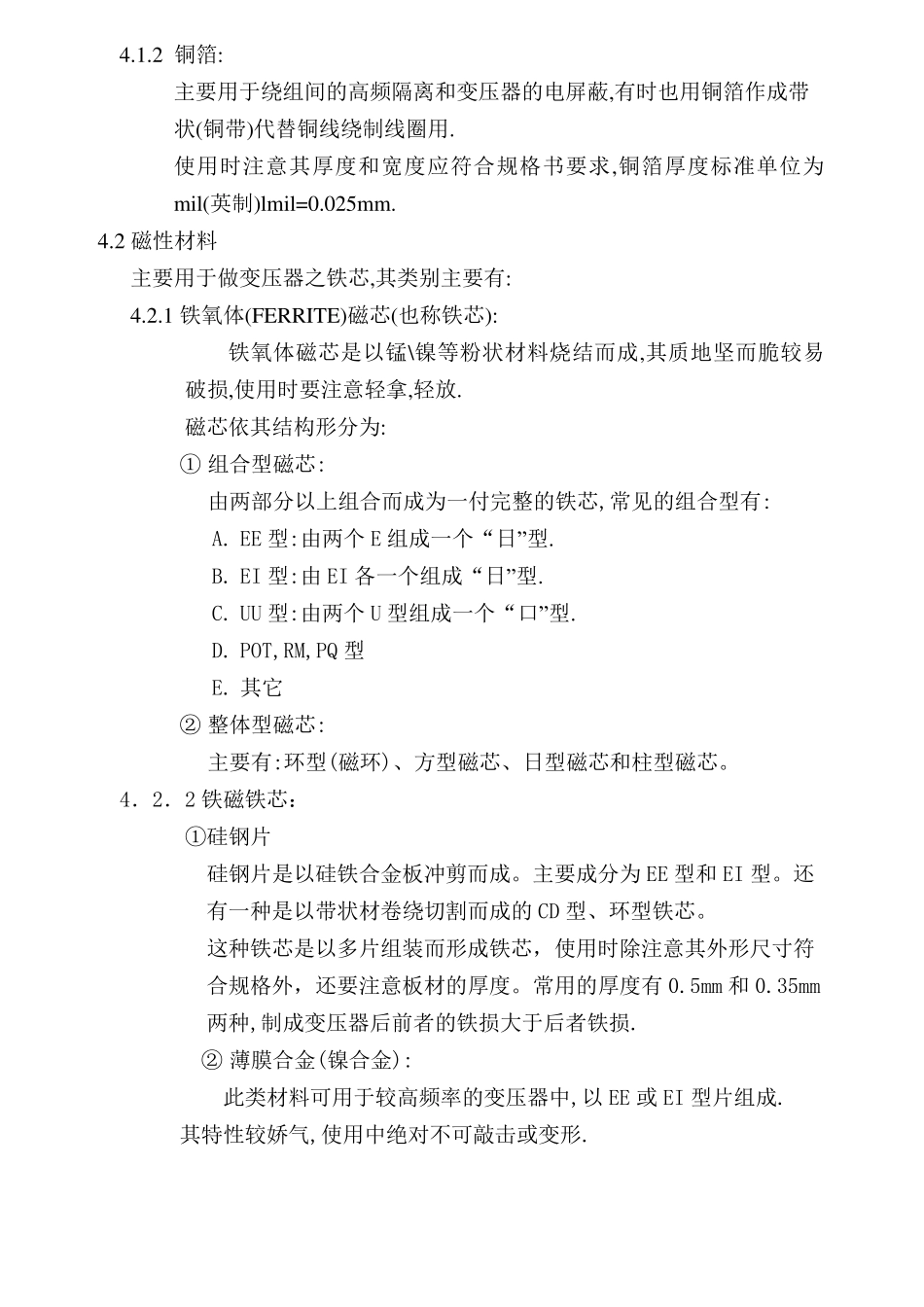

电子变压器.电感器生产制造基本知识及工艺规范_第3页
3/29
电子变压器、电感器生产制造基本知识及工艺规范 1.目的: 为使我公司电子变压器,电感器(统称变压器)生产的管理者,作业者对变压器的生产有个全面了解和统一认识。以期在生产中采用合理的工艺要求和操作手法,提高产品质量、提高工效、节省材料,特制定编写本文。 2.适用范围: 本规范只适用于我公司电子变压器的生产中,一般性的工艺要求,对于特殊要求,依图纸规定执行,本文内容只作为参考。 生产过程中,如遇有与产品规格书要求不一致处,应以产品规格书为准。 3.变压器的基本工作原理: 变压器是一种变换电压的电子原件,故称之为“变压器”。它是由铜线绕制的线包和磁性材料构成的铁芯组合而成,是各种电子设备中不可缺少的重要部件之一。 变压器的工作原理: 当初级线圈加上交复信号后,初级线圈将产生交变磁场。交变磁场通过磁芯(铁芯)感应到次级线圈上,于是在次级线圈中产生感应电压。该感应电压的频率与初级外加信号相同,而电压值 则 取 决 于次级线圈的匝 数 多 少。输 出 功率则 决 定于外接 负 载 和初级输 入 信号的功 率。因 此 ,正 确 的设计 初、次级线圈的圈数 比 即 可得 到需 要的次级输 出 电压值 。 工作原理如右 图所 示 : Uin:输 入 电压 Uou t:次级输 出 电压 N1:初级匝 数 N2:次级匝 数 Uou t=Vin*N2/N1*(1+K) (K:损 耗 系 数 约 为5%-10%) 4. 变压器生产中使用的主要材料: 变压器生产中使用的材料主要为三类:导电材料、磁性材料和绝缘材料。现分述如下: 4.1 导电材料 主要用于绕制线包绕组和隔离,屏蔽,导电材料种类繁多,使用时要注意区分。 4.1.1 常用的铜漆包线: 铜线表面包裹绝缘漆面称为铜漆包线,简称为铜线或漆包线,使用中除注意其外径外,还要注意区分绝缘层的特性。 漆包线分为: A.可焊型:即以锡温可以熔化掉漆包层,常用的有: 0UEW 1UEW 2UEW —使用最多的一种 3UEW 从0-3 型,其漆包层由厚到薄。 B.不可焊型:即以锡温不能熔化漆层,需以特殊方法,去漆层后焊锡。常用的有: PEW “F” PEW “H” 多用于工作在高温条件下,一般使用较少. PEW “R” C.自粘型:即绕制线包后,经过一定处理后绕组可以自行粘连在一起,特殊条件下使用。 漆包线的主要种类: ① 单股漆包铜线:最常用的一种。 ② 多股漆包铜线:多用于高频信号下。 ③ 丝包铜线(单股、多股):多用于要求耐压高,...
