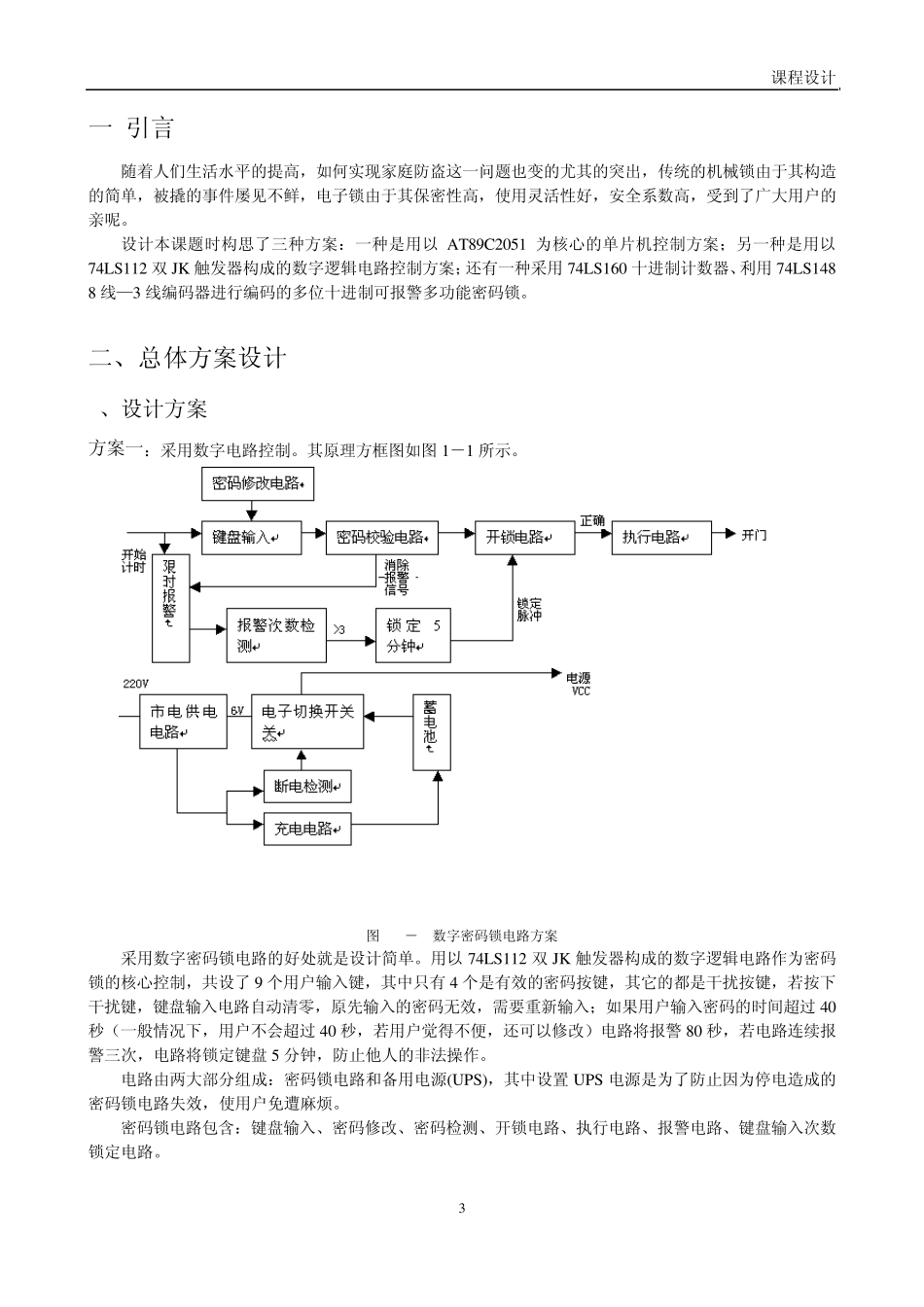

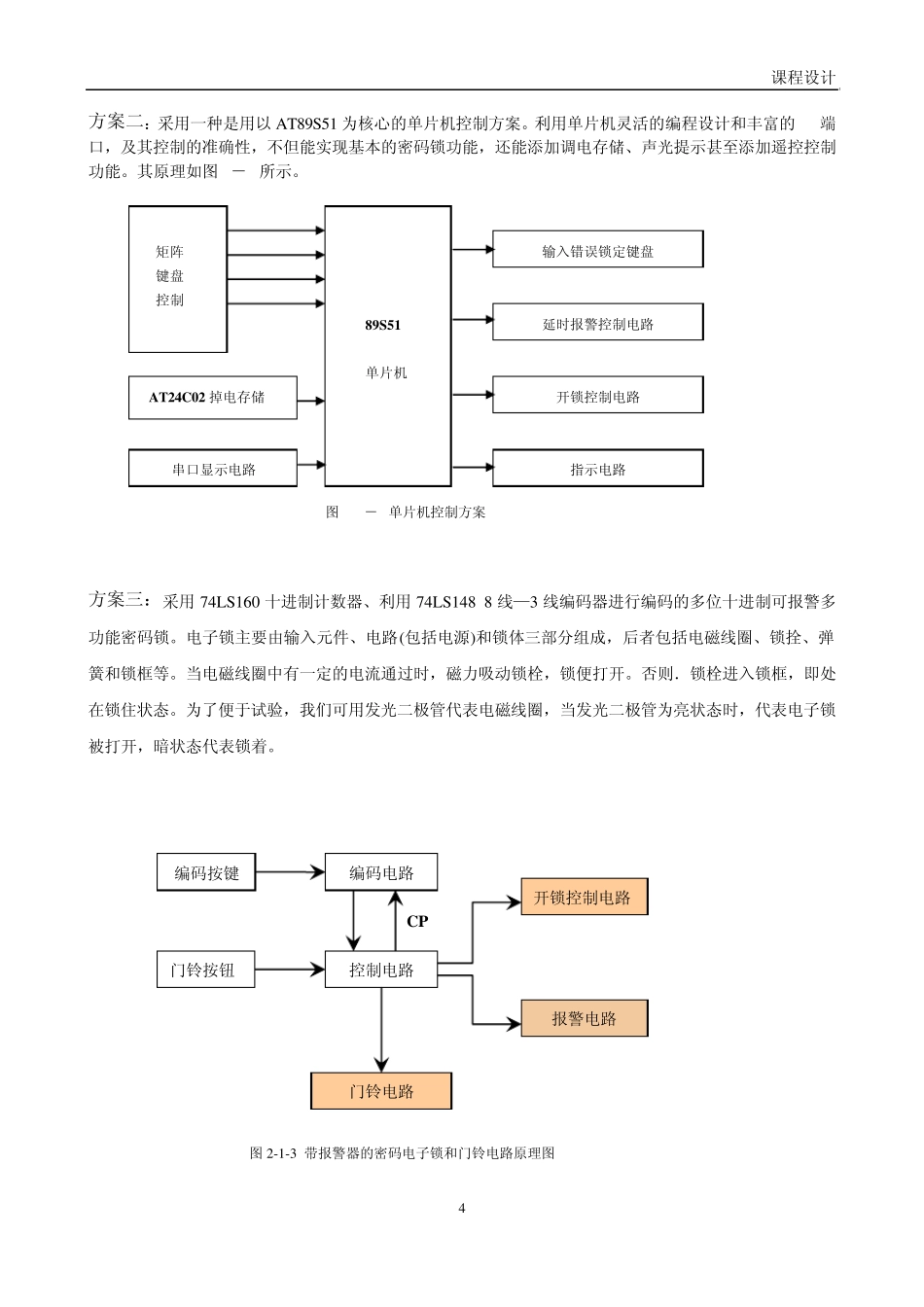

课程设计 3 一 引言 随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的亲呢。 设计本课题时构思了三种方案：一种是用以AT89C2051 为核心的单片机控制方案；另一种是用以74LS112 双JK 触发器构成的数字逻辑电路控制方案；还有一种采用74LS160 十进制计数器、利用74LS148 8 线—3 线编码器进行编码的多位十进制可报警多功能密码锁。 二、总体方案设计 1、设计方案 方案一：采用数字电路控制。其原理方框图如图 1－1 所示。 图 2-1－1 数字密码锁电路方案 采用数字密码锁电路的好处就是设计简单。用以74LS112 双JK 触发器构成的数字逻辑电路作为密码锁的核心控制，共设了9 个用户输入键，其中只有4 个是有效的密码按键，其它的都是干扰按键，若按下干扰键，键盘输入电路自动清零，原先输入的密码无效，需要重新输入；如果用户输入密码的时间超过 40秒（一般情况下，用户不会超过 40 秒，若用户觉得不便，还可以修改）电路将报警 80 秒，若电路连续报警三次，电路将锁定键盘 5 分钟，防止他人的非法操作。 电路由两大部分组成：密码锁电路和备用电源(UPS)，其中设置 UPS 电源是为了防止因为停电造成的密码锁电路失效，使用户免遭麻烦。 密码锁电路包含：键盘输入、密码修改、密码检测、开锁电路、执行电路、报警电路、键盘输入次数锁定电路。 课程设计 4 方案二：采用一种是用以AT89S51 为核心的单片机控制方案。利用单片机灵活的编程设计和丰富的IO端口，及其控制的准确性，不但能实现基本的密码锁功能，还能添加调电存储、声光提示甚至添加遥控控制功能。其原理如图1－2所示。 图2-1－2单片机控制方案 方案三：采用74LS160 十进制计数器、利用74LS148 8 线—3 线编码器进行编码的多位十进制可报警多功能密码锁。电子锁主要由输入元件、电路(包括电源)和锁体三部分组成，后者包括电磁线圈、锁拴、弹簧和锁框等。当电磁线圈中有一定的电流通过时，磁力吸动锁栓，锁便打开。否则．锁栓进入锁框，即处在锁住状态。为了便于试验，我们可用发光二极管代表电磁线圈，当发光二极管为亮状态时，代表电子锁被打开，暗状态代表锁着。 编码按键 开锁控制电路 控制电路 门铃按钮 编码电路 报警电路 门铃电路 图2-1-3 带报警器的密码电子锁和门铃电路原理图 CP ...
