电子封装复习题24道最新

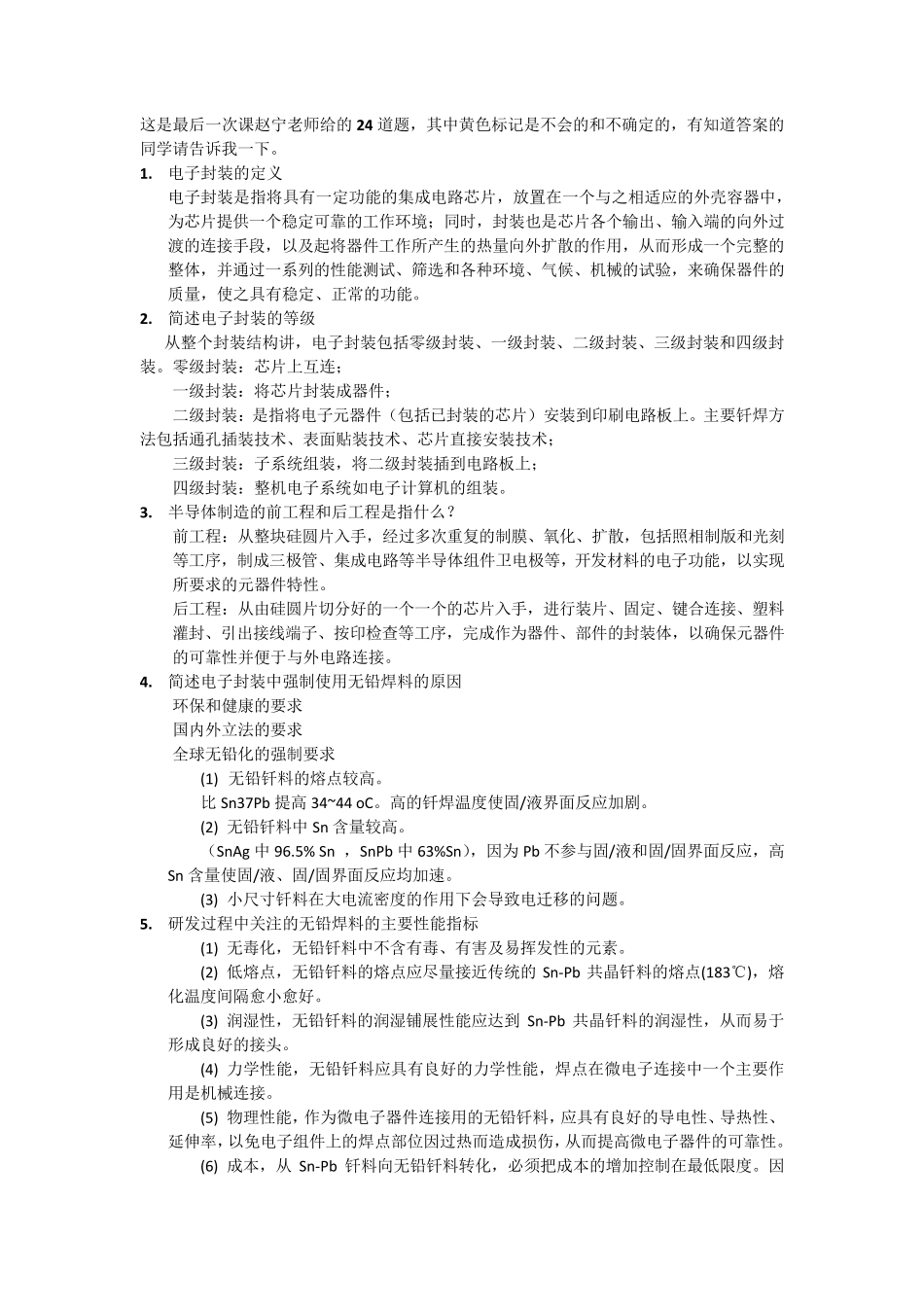

电子封装复习题24道最新_第1页
1/7

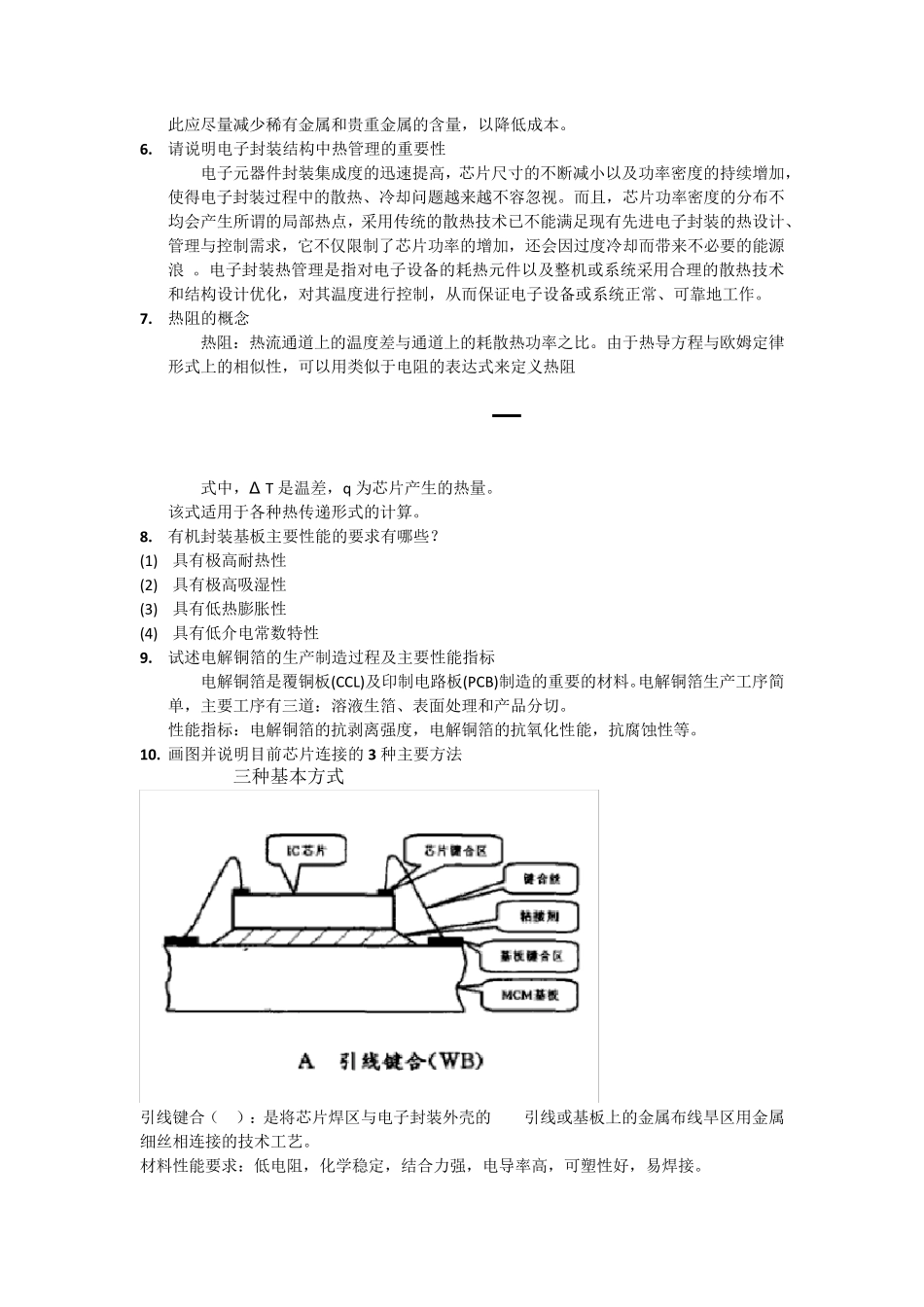

电子封装复习题24道最新_第2页
2/7

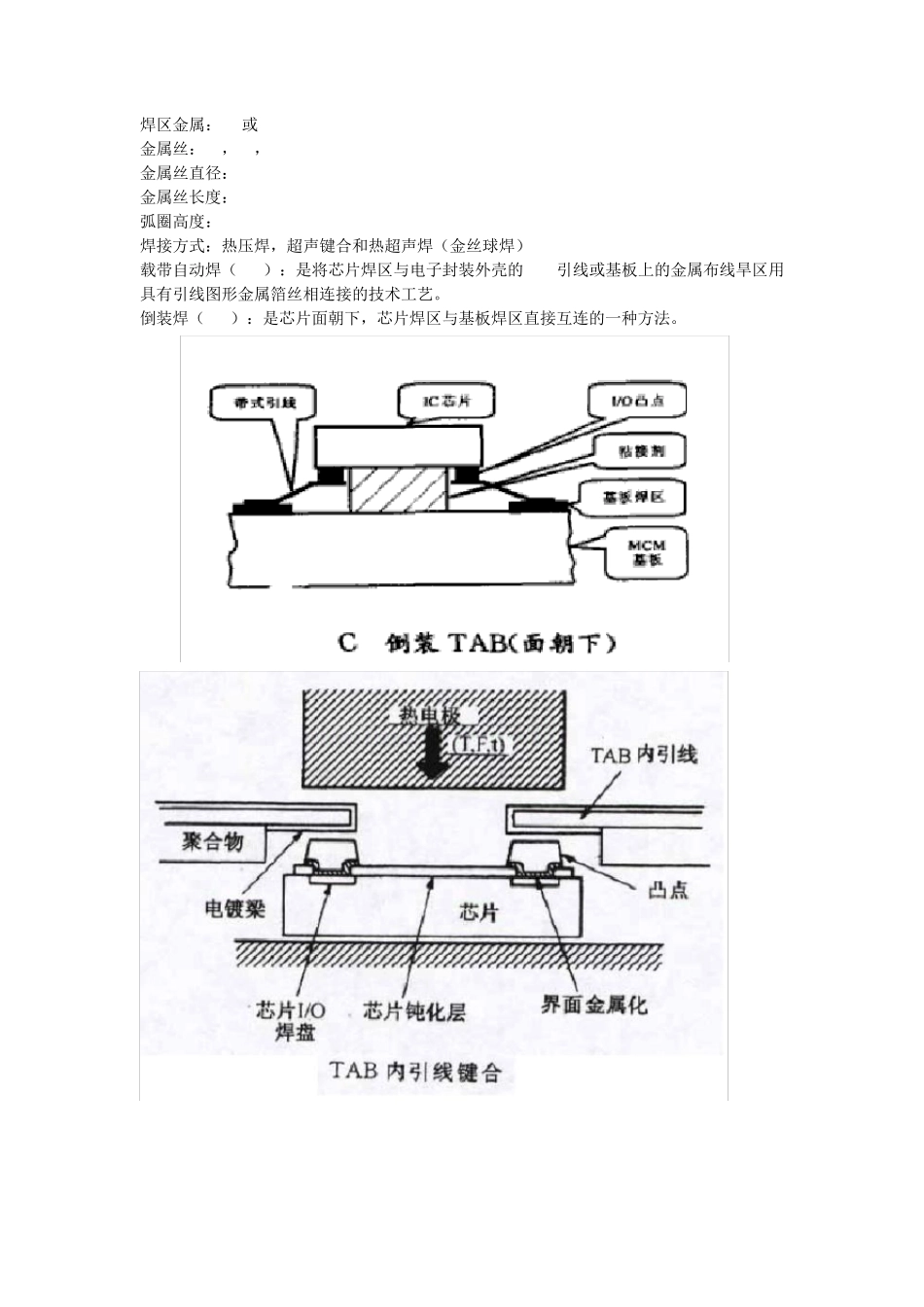

电子封装复习题24道最新_第3页
3/7
这是最后一次课赵宁老师给的 24 道题,其中黄色标记是不会的和不确定的,有知道答案的同学请告诉我一下。 1. 电子封装的定义 电子封装是指将具有一定功能的集成电路芯片,放置在一个与之相适应的外壳容器中,为芯片提供一个稳定可靠的工作环境;同时,封装也是芯片各个输出、输入端的向外过渡的连接手段,以及起将器件工作所产生的热量向外扩散的作用,从而形成一个完整的整体,并通过一系列的性能测试、筛选和各种环境、气候、机械的试验,来确保器件的质量,使之具有稳定、正常的功能。 2. 简述电子封装的等级 从整个封装结构讲,电子封装包括零级封装、一级封装、二级封装、三级封装和四级封装。零级封装:芯片上互连; 一级封装:将芯片封装成器件; 二级封装:是指将电子元器件(包括已封装的芯片)安装到印刷电路板上。主要钎焊方法包括通孔插装技术、表面贴装技术、芯片直接安装技术; 三级封装:子系统组装,将二级封装插到电路板上; 四级封装:整机电子系统如电子计算机的组装。 3. 半导体制造的前工程和后工程是指什么? 前工程:从整块硅圆片入手,经过多次重复的制膜、氧化、扩散,包括照相制版和光刻等工序,制成三极管、集成电路等半导体组件卫电极等,开发材料的电子功能,以实现所要求的元器件特性。 后工程:从由硅圆片切分好的一个一个的芯片入手,进行装片、固定、键合连接、塑料灌封、引出接线端子、按印检查等工序,完成作为器件、部件的封装体,以确保元器件的可靠性并便于与外电路连接。 4. 简述电子封装中强制使用无铅焊料的原因 环保和健康的要求 国内外立法的要求 全球无铅化的强制要求 (1) 无铅钎料的熔点较高。 比Sn37Pb 提高34~44 oC。高的钎焊温度使固/液界面反应加剧。 (2) 无铅钎料中 Sn 含量较高。 (SnAg 中 96.5% Sn ,SnPb 中 63%Sn),因为 Pb 不参与固/液和固/固界面反应,高Sn 含量使固/液、固/固界面反应均加速。 (3) 小尺寸钎料在大电流密度的作用下会导致电迁移的问题。 5. 研发过程中关注的无铅焊料的主要性能指标 (1) 无毒化,无铅钎料中不含有毒、有害及易挥发性的元素。 (2) 低熔点,无铅钎料的熔点应尽量接近传统的 Sn-Pb 共晶钎料的熔点(183℃),熔化温度间隔愈小愈好。 (3) 润湿性,无铅钎料的润湿铺展性能应达到Sn-Pb 共晶钎料的润湿性,从而易于形成良好的接头。 (4) 力学性能,无铅钎料应具有良好的力学性能,焊点在微电子连接中一...
