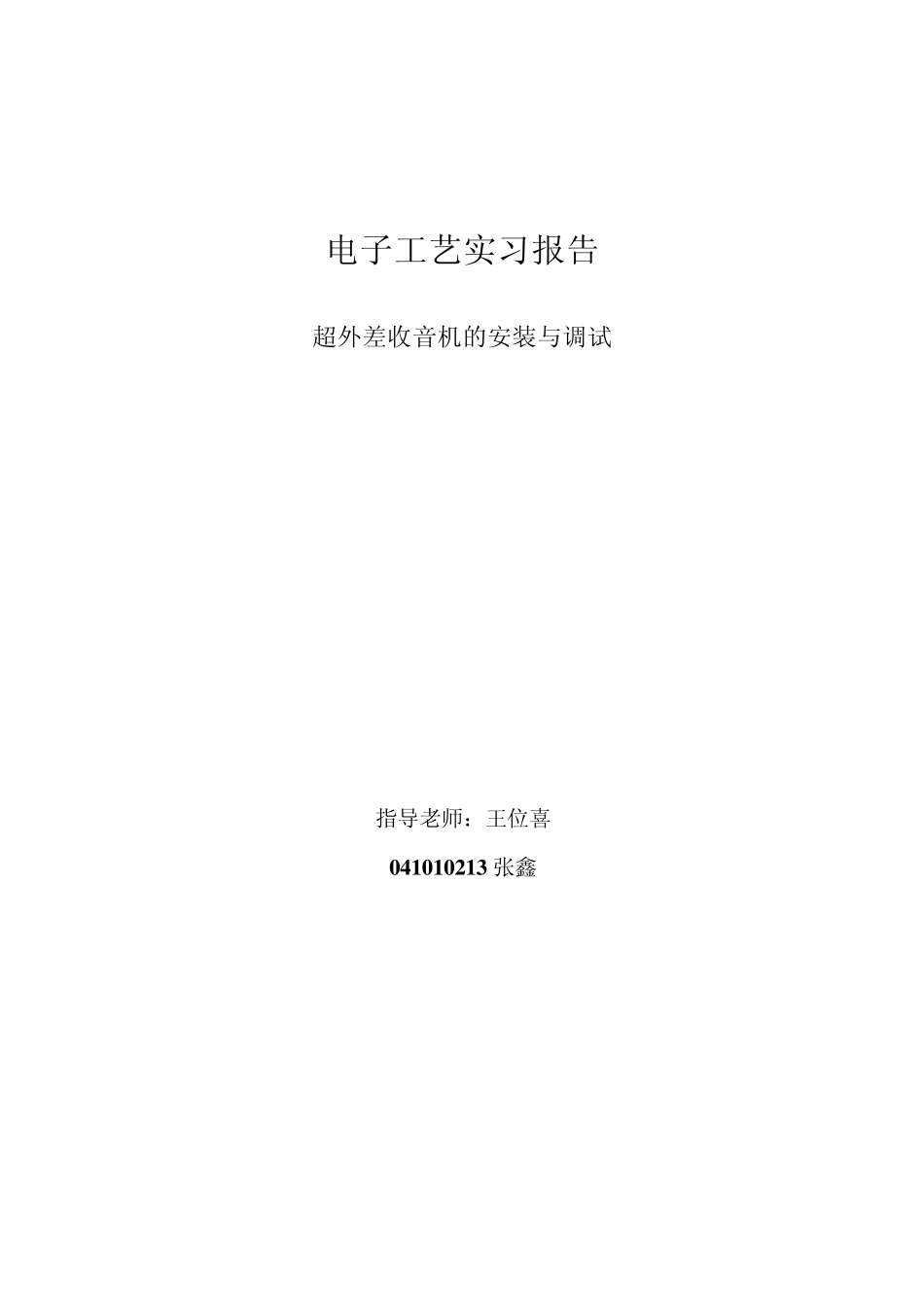

电子工艺实习报告(超外差收音机的组装与调试)

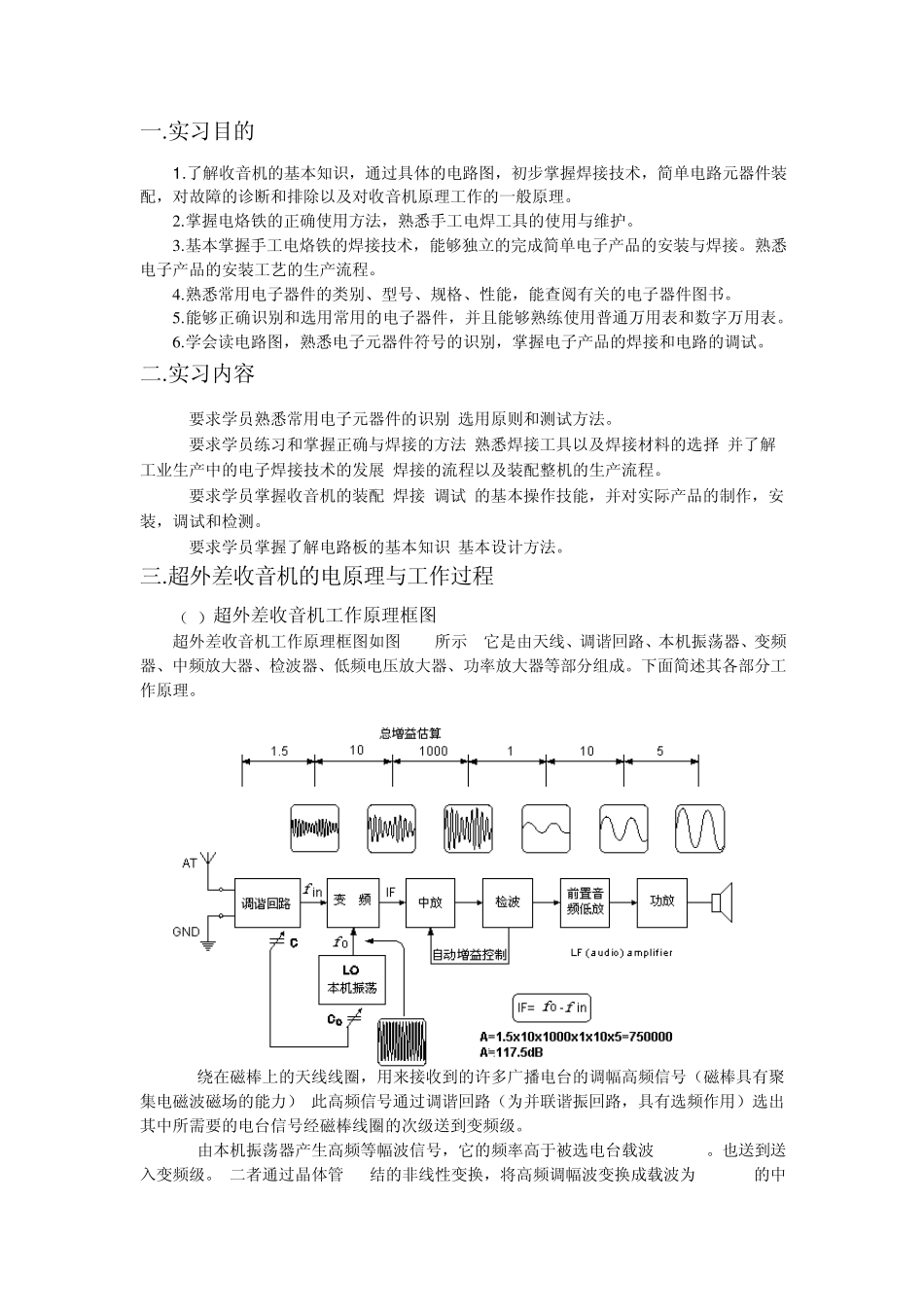

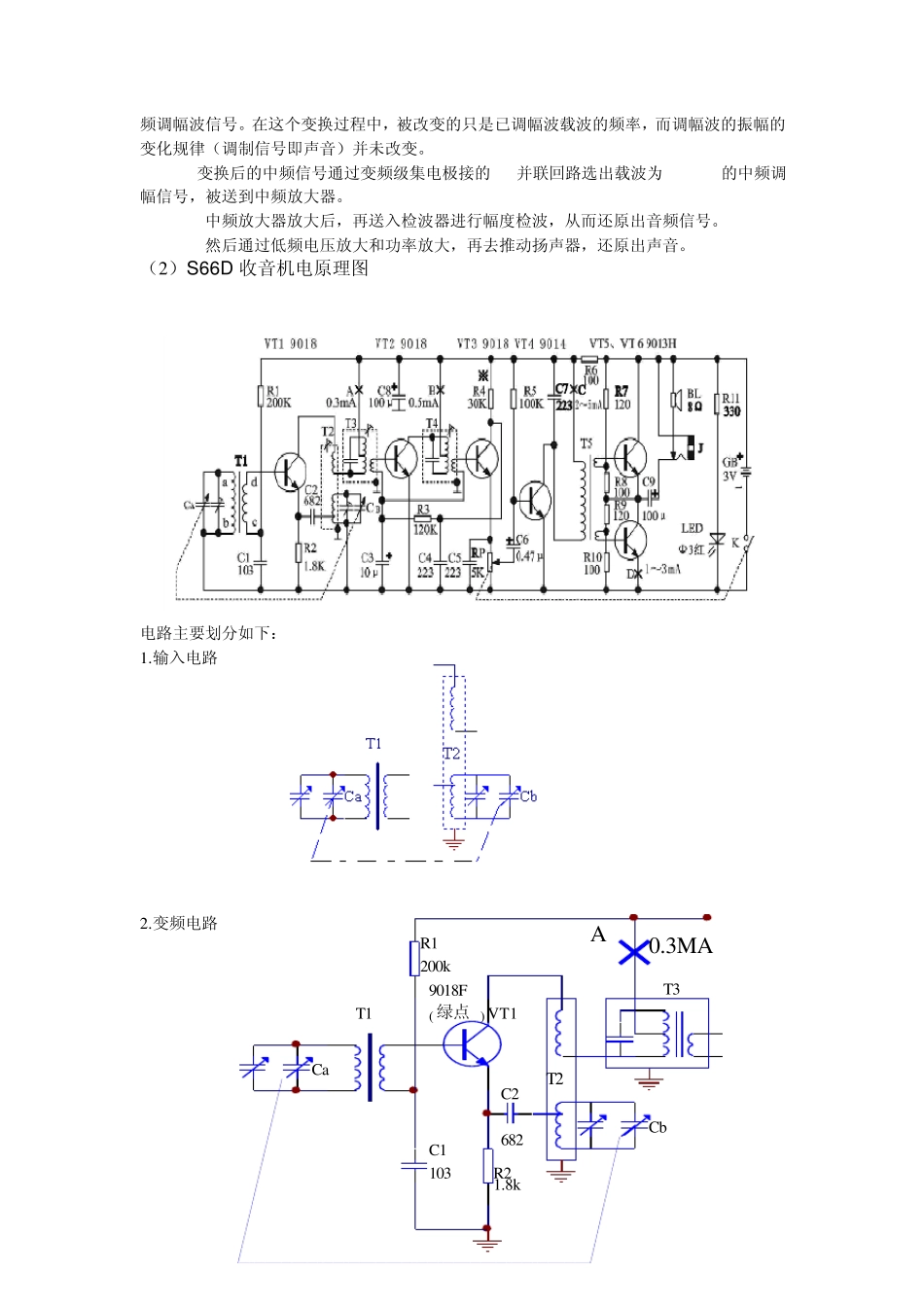

电子工艺实习报告 超外差收音机的安装与调试 指导老师：王位喜 0 4 1 0 1 0 2 1 3 张鑫 一.实习目的 1 .了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。 2 .掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。 3 .基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 4 .熟悉常用电子器件的类别、型号、规格、性能，能查阅有关的电子器件图书。 5 .能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6 .学会读电路图，熟悉电子元器件符号的识别，掌握电子产品的焊接和电路的调试。 二.实习内容 1.要求学员熟悉常用电子元器件的识别,选用原则和测试方法。 2.要求学员练习和掌握正确与焊接的方法,熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展,焊接的流程以及装配整机的生产流程。 3.要求学员掌握收音机的装配,焊接,调试.的基本操作技能，并对实际产品的制作，安装，调试和检测。 4.要求学员掌握了解电路板的基本知识,基本设计方法。 三.超外差收音机的电原理与工作过程 （1）超外差收音机工作原理框图 超外差收音机工作原理框图如图1.1所示, 它是由天线、调谐回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。下面简述其各部分工作原理。 1. 绕在磁棒上的天线线圈，用来接收到的许多广播电台的调幅高频信号（磁棒具有聚集电磁波磁场的能力）,此高频信号通过调谐回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号经磁棒线圈的次级送到变频级。 2. 由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波 465KHz。也送到送入变频级。 二者通过晶体管 be结的非线性变换，将高频调幅波变换成载波为 465KHz的中频调幅波信号。在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。 3. 变换后的中频信号通过变频级集电极接的 LC并联回路选出载波为 465KHz的中频调幅信号，被送到中频放大器。 4. 中频放大器放大后，再送入检波器进行幅度检波，从而还原出音频信号。 5. 然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。 （2）S66D 收音机电原理图 电路主要划分...
