电子技术实验报告6—移位寄存器及其应用

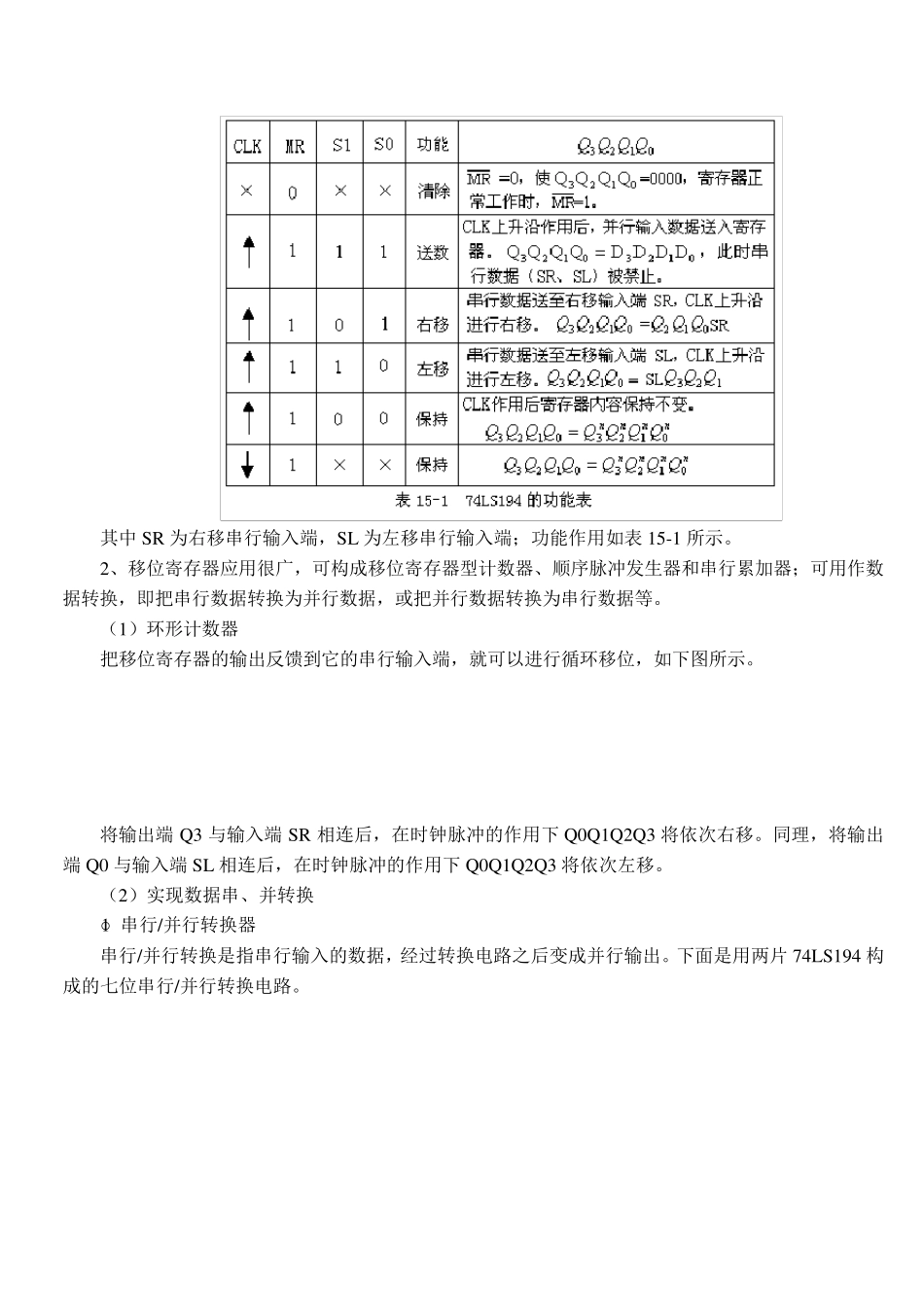

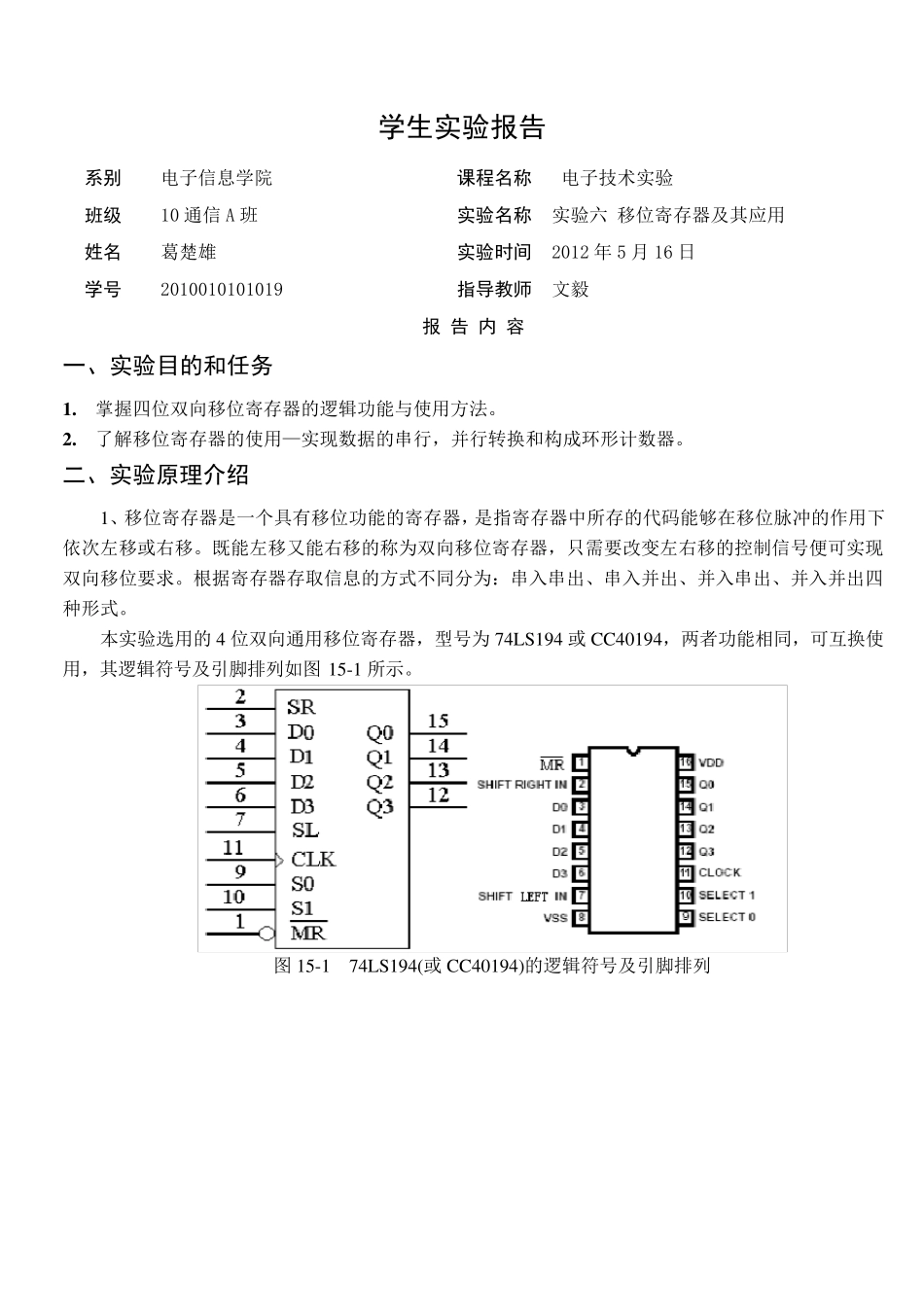

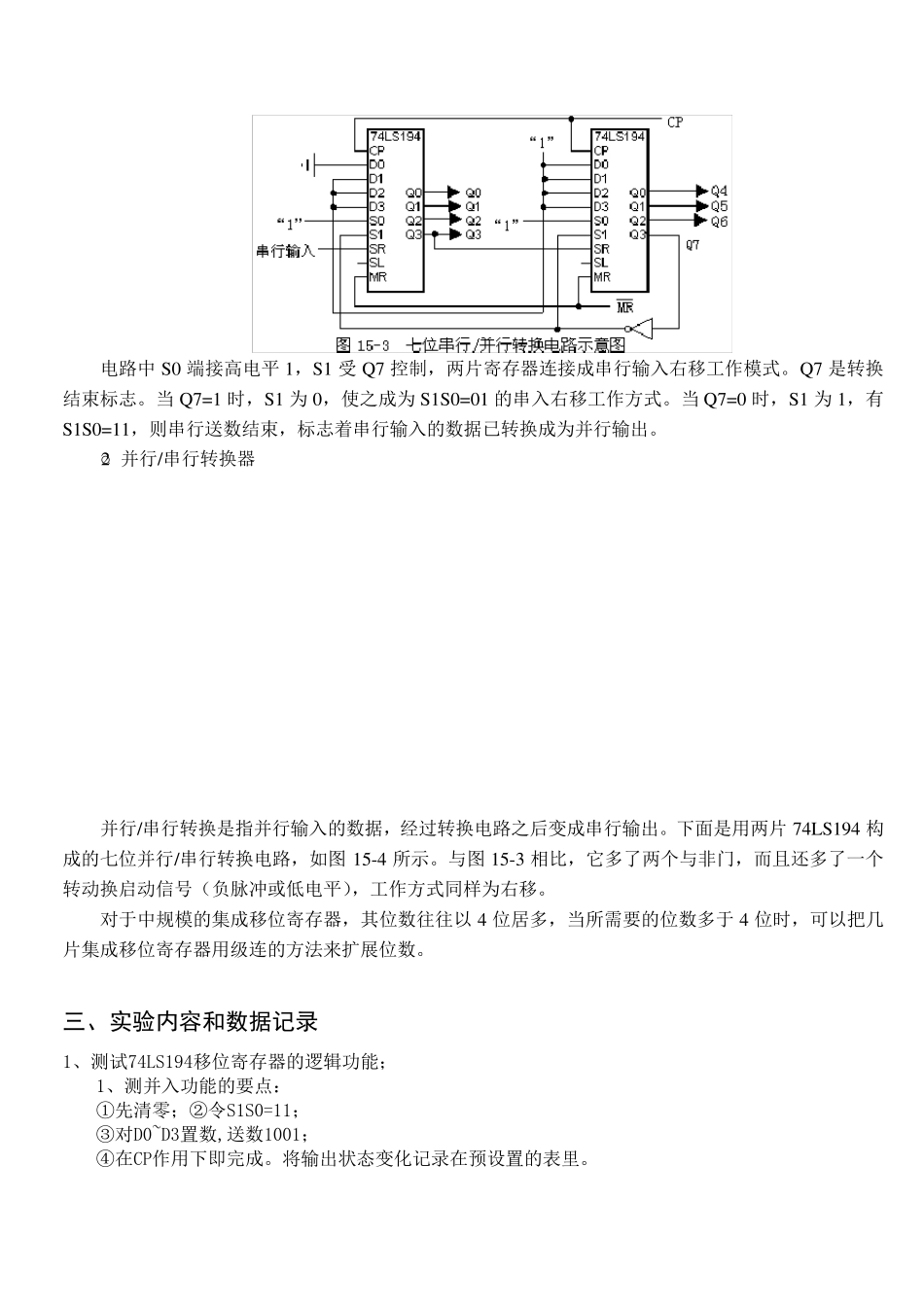

学生实验报告 系别 电子信息学院 课程名称 电子技术实验 班级 10 通信A 班 实验名称 实验六 移位寄存器及其应用 姓名 葛楚雄 实验时间 2012 年5 月16 日 学号 2010010101019 指导教师 文毅 报 告 内 容 一、实验目的和任务 1 . 掌握四位双向移位寄存器的逻辑功能与使用方法。 2 . 了解移位寄存器的使用—实现数据的串行，并行转换和构成环形计数器。 二、实验原理介绍 1、移位寄存器是一个具有移位功能的寄存器，是指寄存器中所存的代码能够在移位脉冲的作用下依次左移或右移。既能左移又能右移的称为双向移位寄存器，只需要改变左右移的控制信号便可实现双向移位要求。根据寄存器存取信息的方式不同分为：串入串出、串入并出、并入串出、并入并出四种形式。 本实验选用的4 位双向通用移位寄存器，型号为 74LS194 或 CC40194，两者功能相同，可互换使用，其逻辑符号及引脚排列如图 15-1 所示。 图 15-1 74LS194(或 CC40194)的逻辑符号及引脚排列 其中SR 为右移串行输入端，SL 为左移串行输入端；功能作用如表15-1 所示。 2、移位寄存器应用很广，可构成移位寄存器型计数器、顺序脉冲发生器和串行累加器；可用作数据转换，即把串行数据转换为并行数据，或把并行数据转换为串行数据等。 （1）环形计数器 把移位寄存器的输出反馈到它的串行输入端，就可以进行循环移位，如下图所示。 将输出端Q3 与输入端SR 相连后，在时钟脉冲的作用下 Q0Q1Q2Q3 将依次右移。同理，将输出端Q0 与输入端SL 相连后，在时钟脉冲的作用下 Q0Q1Q2Q3 将依次左移。 （2）实现数据串、并转换 ○1 串行/并行转换器 串行/并行转换是指串行输入的数据，经过转换电路之后变成并行输出。下面是用两片 74LS194 构成的七位串行/并行转换电路。 电路中S0 端接高电平1，S1 受Q7 控制，两片寄存器连接成串行输入右移工作模式。Q7 是转换结束标志。当Q7=1 时，S1 为0，使之成为S1S0=01 的串入右移工作方式。当Q7=0 时，S1 为1，有S1S0=11，则串行送数结束，标志着串行输入的数据已转换成为并行输出。 ○2 并行/串行转换器 并行/串行转换是指并行输入的数据，经过转换电路之后变成串行输出。下面是用两片74LS194 构成的七位并行/串行转换电路，如图15-4 所示。与图15-3 相比，它多了两个与非门，而且还多了一个转动换启动信号（负脉冲或低电平），工作方式同样为右移。 对于中规模的集成移位寄存器...
