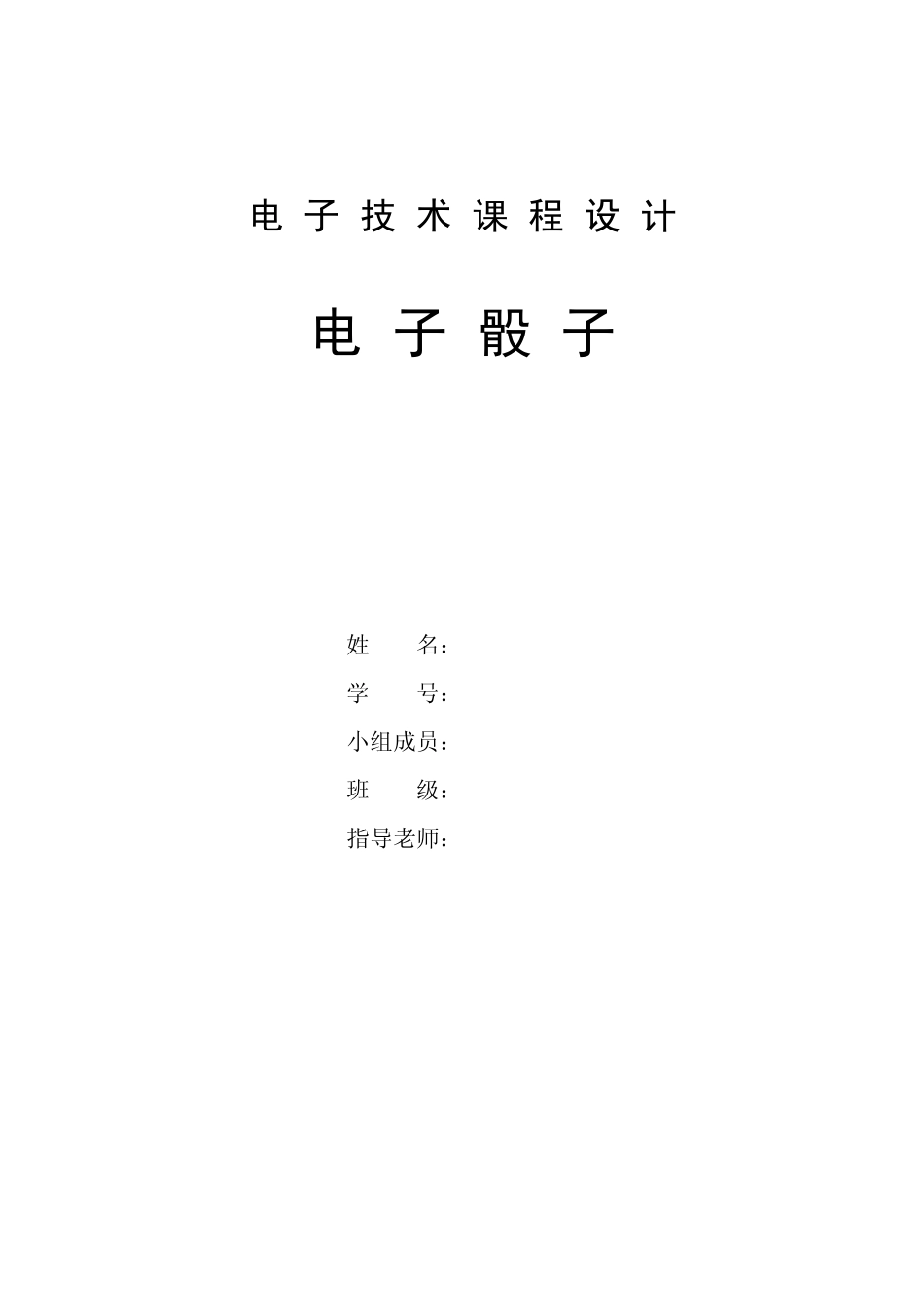

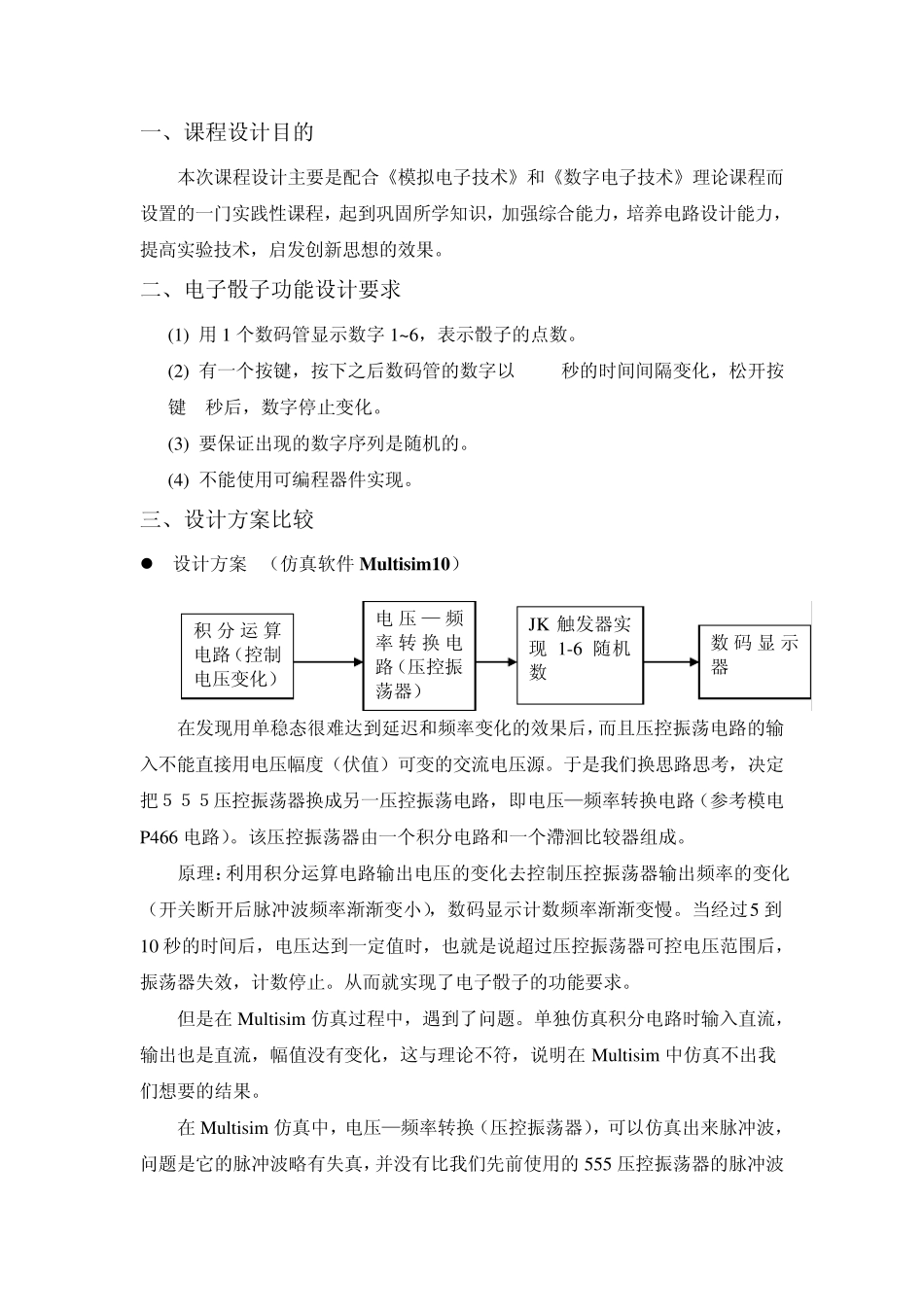

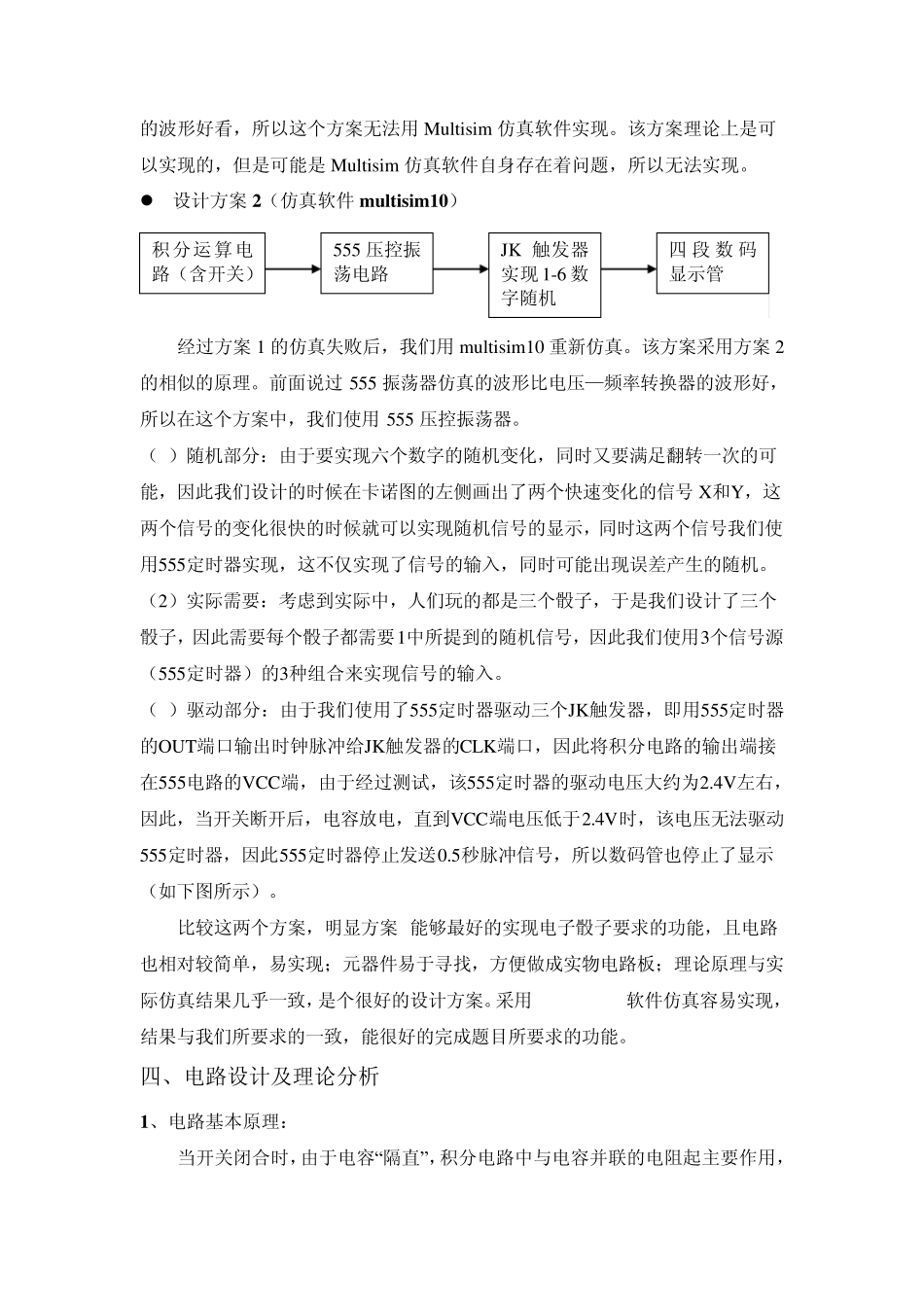

电 子 技 术 课 程 设 计 电 子 骰 子 姓 名： 学 号： 小组成员： 班 级： 指导老师： 一、课程设计目的 本次课程设计主要是配合《模拟电子技术》和《数字电子技术》理论课程而设置的一门实践性课程，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。 二、电子骰子功能设计要求 (1) 用 1 个数码管显示数字 1~6，表示骰子的点数。 (2) 有一个按键，按下之后数码管的数字以 0.5秒的时间间隔变化，松开按键 5秒后，数字停止变化。 (3) 要保证出现的数字序列是随机的。 (4) 不能使用可编程器件实现。 三、设计方案比较 设计方案 1（仿真软件 Mu ltisim10） 在发现用单稳态很难达到延迟和频率变化的效果后，而且压控振荡电路的输入不能直接用电压幅度（伏值）可变的交流电压源。于是我们换思路思考，决定把５５５压控振荡器换成另一压控振荡电路，即电压—频率转换电路（参考模电P466 电路）。该压控振荡器由一个积分电路和一个滯洄比较器组成。 原理：利用积分运算电路输出电压的变化去控制压控振荡器输出频率的变化（开关断开后脉冲波频率渐渐变小），数码显示计数频率渐渐变慢。当经过5 到10 秒的时间后，电压达到一定值时，也就是说超过压控振荡器可控电压范围后，振荡器失效，计数停止。从而就实现了电子骰子的功能要求。 但是在 Multisim 仿真过程中，遇到了问题。单独仿真积分电路时输入直流，输出也是直流，幅值没有变化，这与理论不符，说明在 Multisim 中仿真不出我们想要的结果。 在 Multisim 仿真中，电压—频率转换（压控振荡器），可以仿真出来脉冲波，问题是它的脉冲波略有失真，并没有比我们先前使用的 555 压控振荡器的脉冲波积 分 运 算电路（控制电压变化） 电 压— 频率 转 换电路（压控振荡器） JK 触发器实现 1-6 随机数 数 码 显 示器 的波形好看，所以这个方案无法用Mu ltisim 仿真软件实现。该方案理论上是可以实现的，但是可能是Mu ltisim 仿真软件自身存在着问题，所以无法实现。 设计方案2（仿真软件mu ltisim10） 经过方案1 的仿真失败后，我们用mu ltisim10 重新仿真。该方案采用方案2的相似的原理。前面说过555 振荡器仿真的波形比电压—频率转换器的波形好，所以在这个方案中，我们使用555 压控振荡器。 （1）随机部分：由于要实现六个数字的随机变化，同时又要满足翻转一次的...
