电子水准仪基本构造和功能介绍

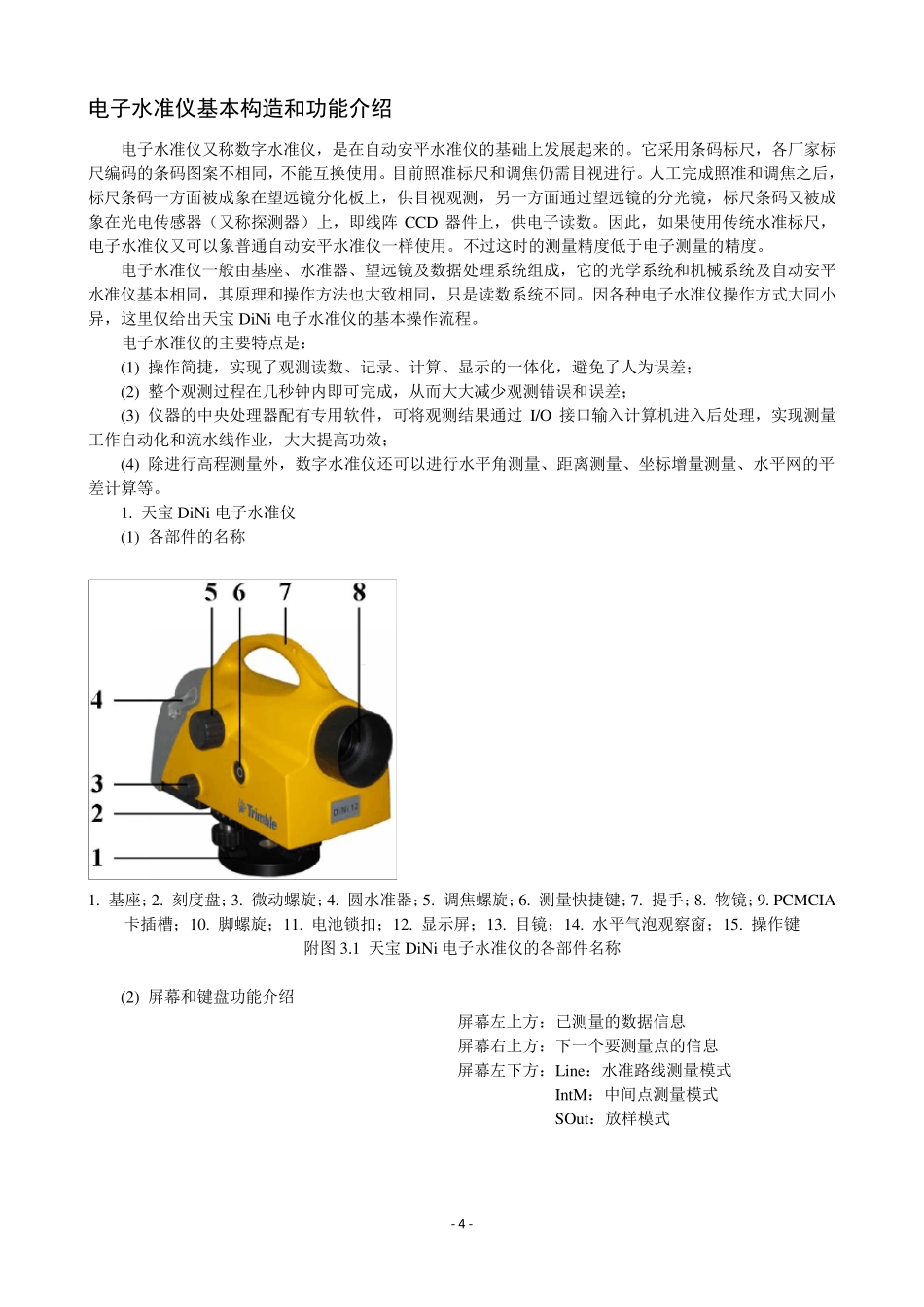

电子水准仪基本构造和功能介绍_第1页
1/10

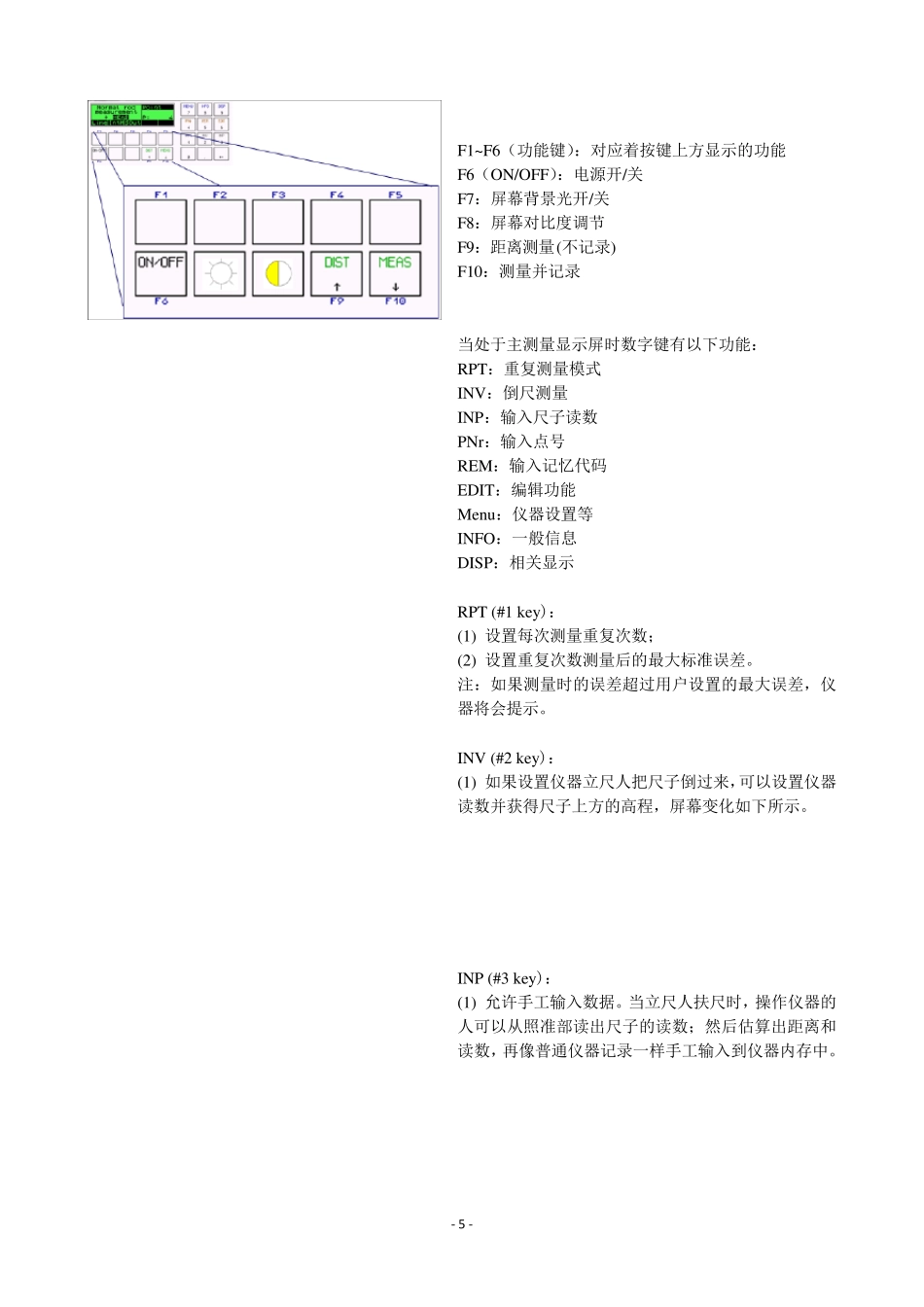

电子水准仪基本构造和功能介绍_第2页
2/10

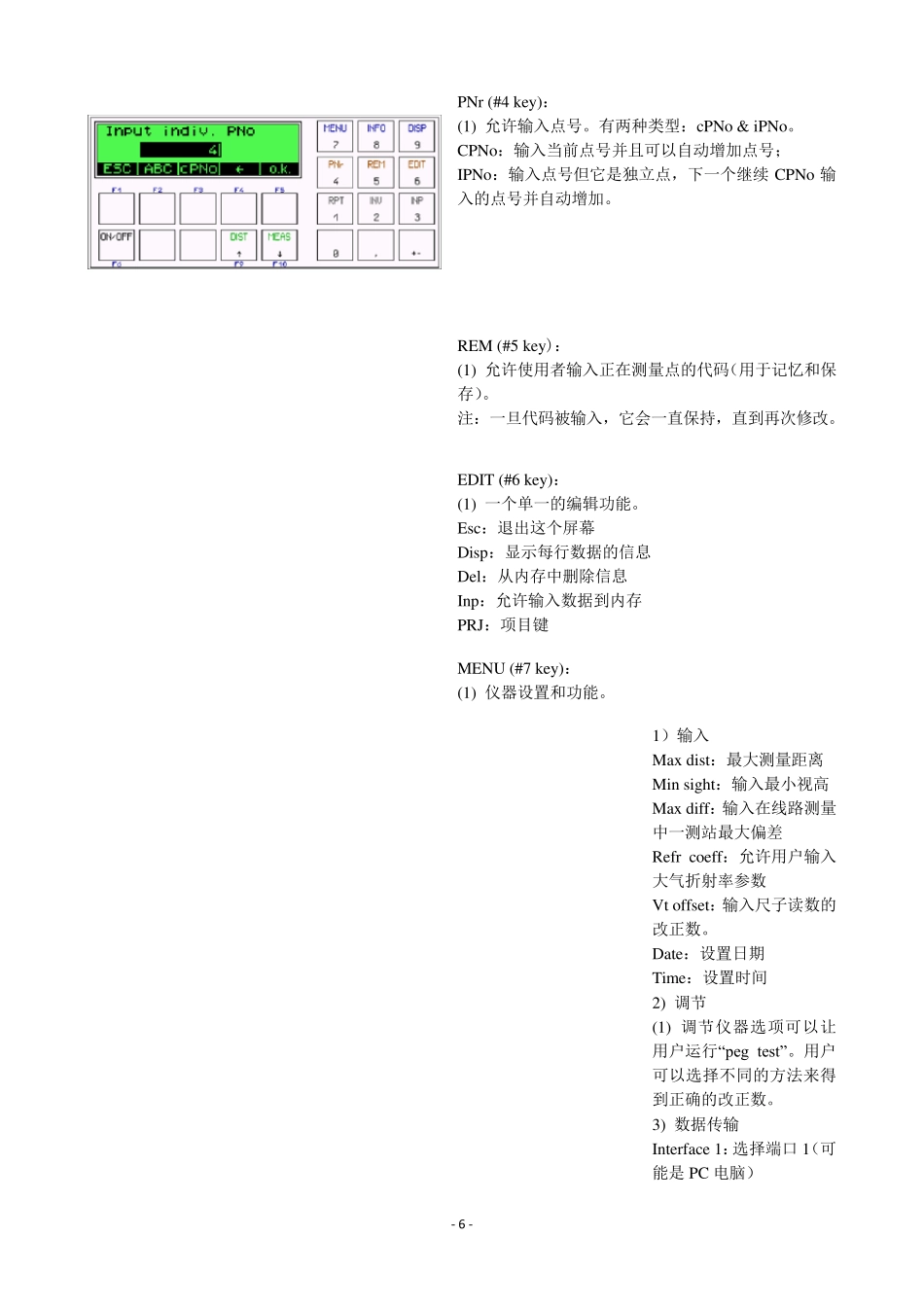

电子水准仪基本构造和功能介绍_第3页
3/10
- 4 - 电子水准仪基本构造和功能介绍 电子水准仪又称数字水准仪,是在自动安平水准仪的基础上发展起来的。它采用条码标尺,各厂家标尺编码的条码图案不相同,不能互换使用。目前照准标尺和调焦仍需目视进行。人工完成照准和调焦之后,标尺条码一方面被成象在望远镜分化板上,供目视观测,另一方面通过望远镜的分光镜,标尺条码又被成象在光电传感器(又称探测器)上,即线阵CCD 器件上,供电子读数。因此,如果使用传统水准标尺,电子水准仪又可以象普通自动安平水准仪一样使用。不过这时的测量精度低于电子测量的精度。 电子水准仪一般由基座、水准器、望远镜及数据处理系统组成,它的光学系统和机械系统及自动安平水准仪基本相同,其原理和操作方法也大致相同,只是读数系统不同。因各种电子水准仪操作方式大同小异,这里仅给出天宝 DiNi 电子水准仪的基本操作流程。 电子水准仪的主要特点是: (1) 操作简捷,实现了观测读数、记录、计算、显示的一体化,避免了人为误差; (2) 整个观测过程在几秒钟内即可完成,从而大大减少观测错误和误差; (3) 仪器的中央处理器配有专用软件,可将观测结果通过I/O 接口输入计算机进入后处理,实现测量工作自动化和流水线作业,大大提高功效; (4) 除进行高程测量外,数字水准仪还可以进行水平角测量、距离测量、坐标增量测量、水平网的平差计算等。 1. 天宝 DiNi 电子水准仪 (1) 各部件的名称 1. 基座;2. 刻度盘;3. 微动螺旋;4. 圆水准器;5. 调焦螺旋;6. 测量快捷键;7. 提手;8. 物镜;9. PCMCIA卡插槽;10. 脚螺旋;11. 电池锁扣;12. 显示屏;13. 目镜;14. 水平气泡观察窗;15. 操作键 附图3.1 天宝 DiNi 电子水准仪的各部件名称 (2) 屏幕和键盘功能介绍 屏幕左上方:已测量的数据信息 屏幕右上方:下一个要测量点的信息 屏幕左下方:Line:水准路线测量模式 IntM:中间点测量模式 SOu t:放样模式 - 5 - F1~F6(功能键):对应着按键上方显示的功能 F6(ON/OFF):电源开/关 F7:屏幕背景光开/关 F8:屏幕对比度调节 F9:距离测量(不记录) F10:测量并记录 当处于主测量显示屏时数字键有以下功能: RPT:重复测量模式 INV:倒尺测量 INP:输入尺子读数 PNr:输入点号 REM:输入记忆代码 EDIT:编辑功能 Menu:仪器设置等 INFO:一般信息 DISP:相关显示 RPT (#1 key): (1) 设置每次测量重复次数; (2) 设置重复次...
