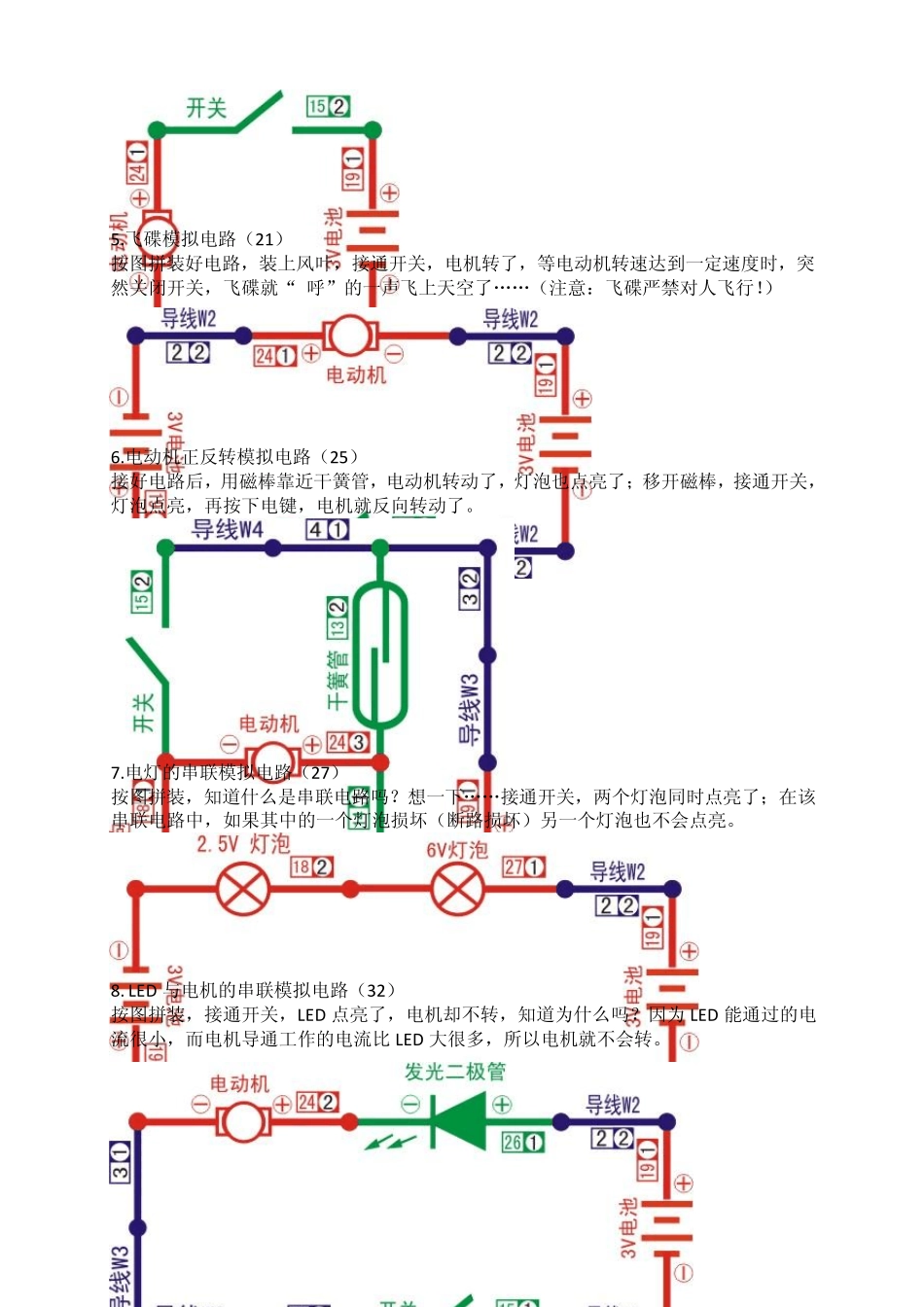

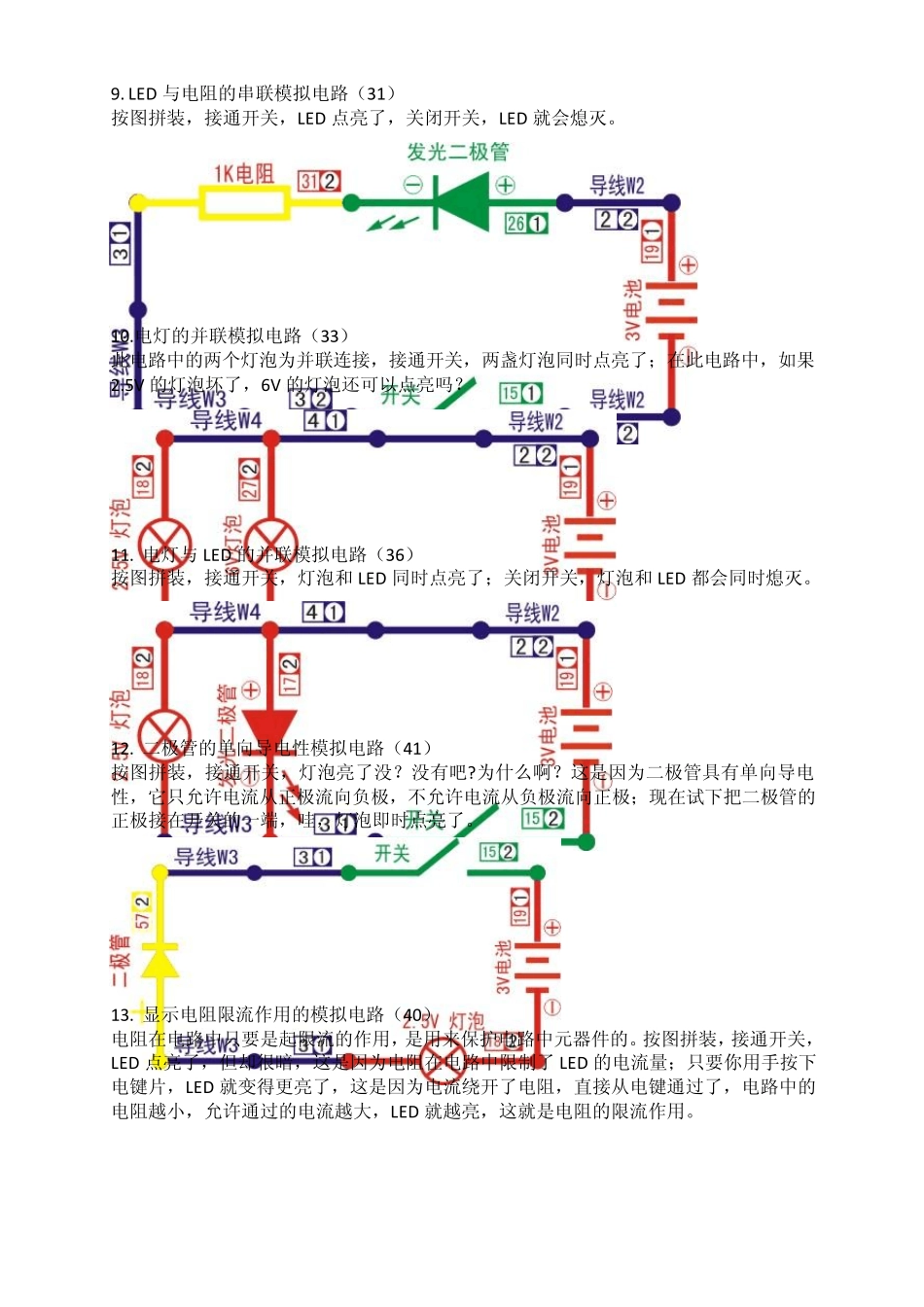

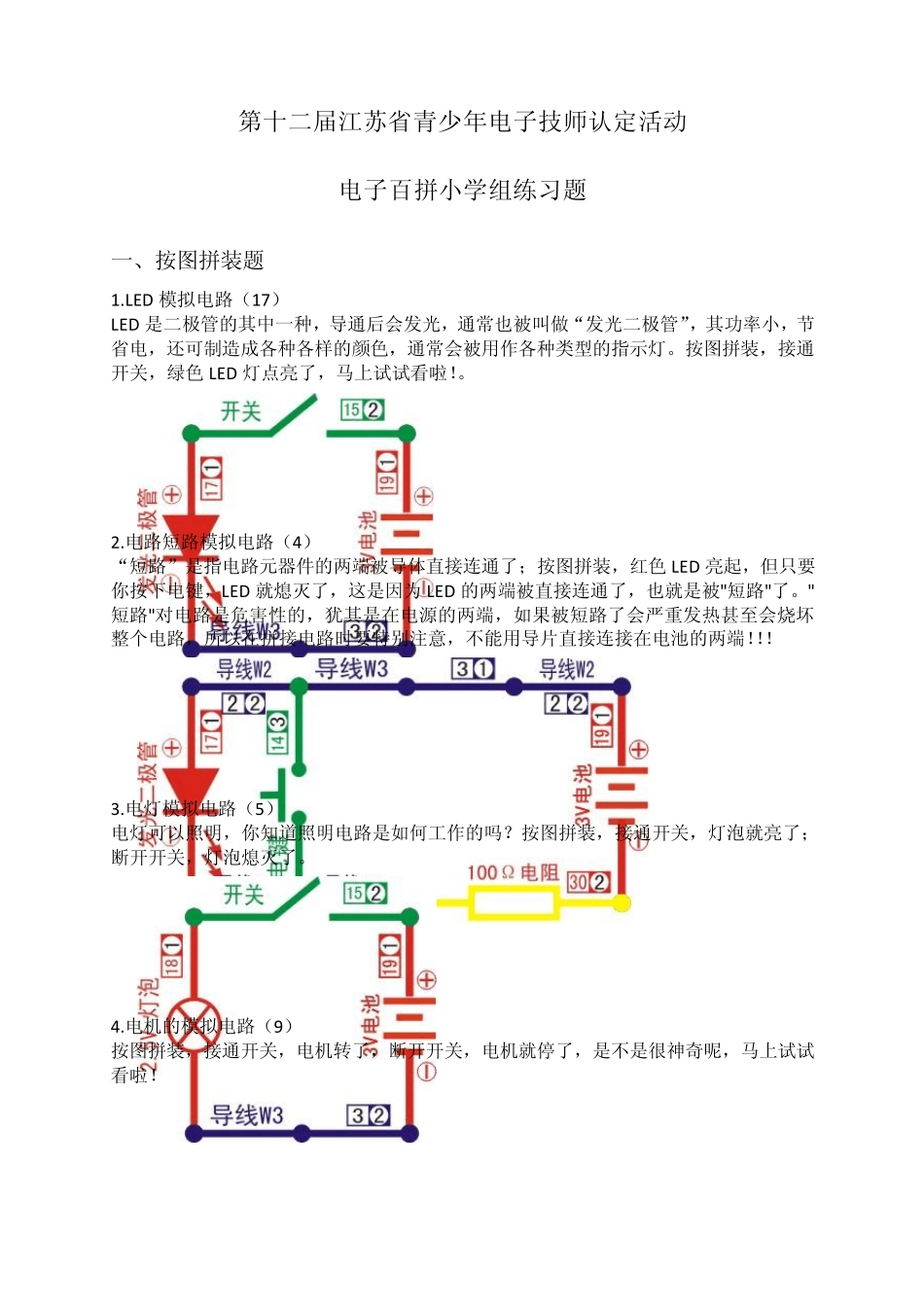

第十二届江苏省青少年电子技师认定活动 电子百拼小学组练习题 一、按图拼装题 1.LED 模拟电路（17） LED 是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小，节省电，还可制造成各种各样的颜色，通常会被用作各种类型的指示灯。按图拼装，接通开关，绿色 LED 灯点亮了，马上试试看啦！。 2.电路短路模拟电路（4） “短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色 LED 亮起，但只要你按下电键，LED 就熄灭了，这是因为 LED 的两端被直接连通了，也就是被"短路"了。"短路"对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏整个电路，所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！！！ 3.电灯模拟电路（5） 电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了；断开开关，灯泡熄灭了。 4.电机的模拟电路（9） 按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试看啦！ 5.飞碟模拟电路（21） 按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突然关闭开关，飞碟就“ 呼”的一声飞上天空了„„（注意：飞碟严禁对人飞行！） 6.电动机正反转模拟电路（25） 接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动了。 7.电灯的串联模拟电路（27） 按图拼装，知道什么是串联电路吗？想一下„„接通开关，两个灯泡同时点亮了；在该串联电路中，如果其中的一个灯泡损坏（断路损坏）另一个灯泡也不会点亮。 8. LED 与电机的串联模拟电路（32） 按图拼装，接通开关，LED 点亮了，电机却不转，知道为什么吗？因为 LED 能通过的电流很小，而电机导通工作的电流比 LED 大很多，所以电机就不会转。 9. LED 与电阻的串联模拟电路（31） 按图拼装，接通开关，LED 点亮了，关闭开关，LED 就会熄灭。 10.电灯的并联模拟电路（33） 此电路中的两个灯泡为并联连接，接通开关，两盏灯泡同时点亮了；在此电路中，如果2.5V 的灯泡坏了，6V 的灯泡还可以点亮吗？ 11. 电灯与LED 的并联模拟电路（36） 按图拼装，接通开关，灯泡和 LED 同时点亮了；关闭开关，灯泡和 LED 都会同时熄灭。 12. 二极管的单向导电性模拟电路（41） 按图拼装，接通开关，灯泡亮了没？没有吧?为什么啊...
