电子皮带秤安装调试工法

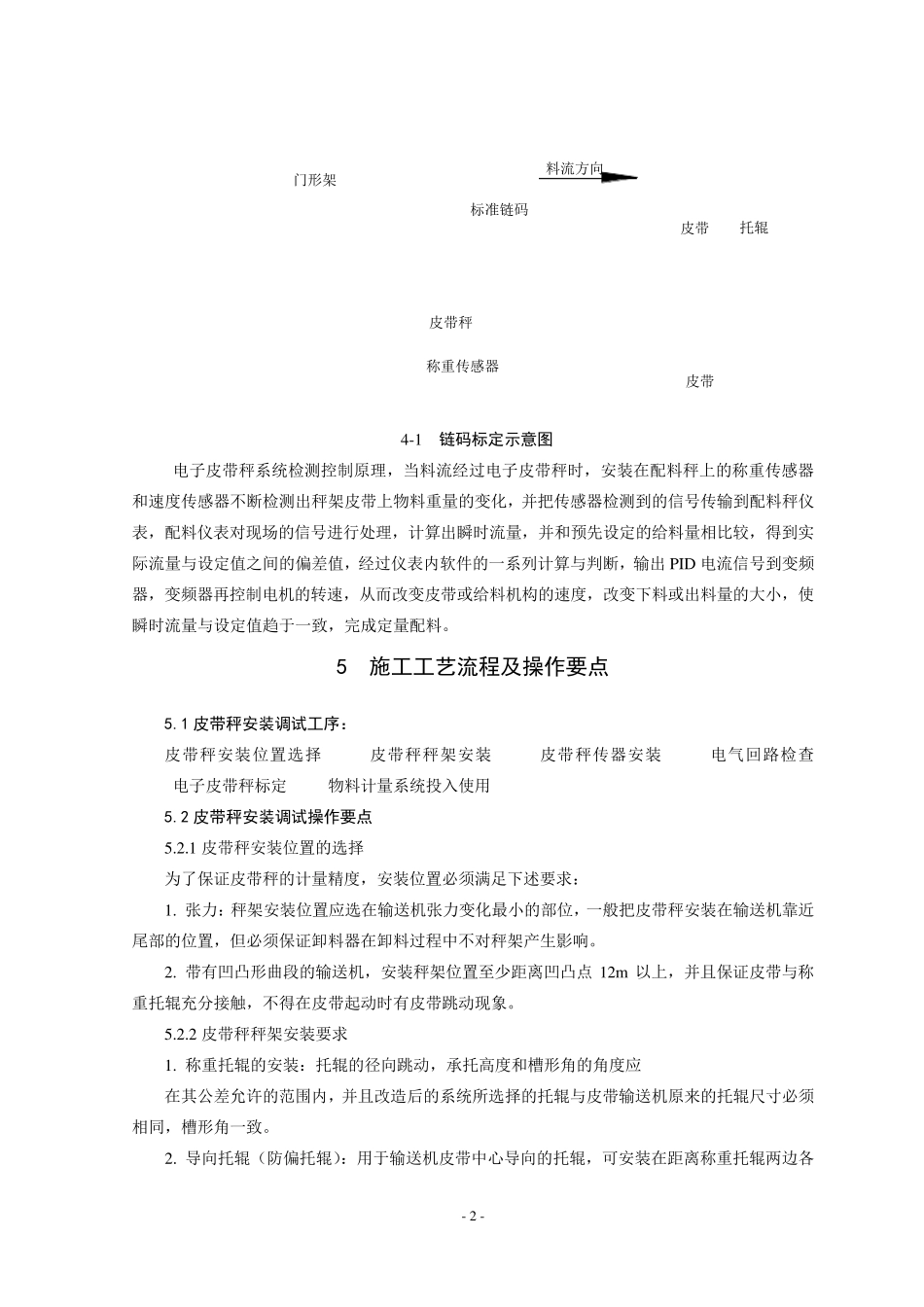

- 1 - 电子皮带秤安装调试工法 中 冶 集 团 华 冶 资 源 公 司 天 津 工 业设备安装分公 司 王文凯 彭廷生 刘艳丽 1 前言 随着科学技术的进步，电子皮带秤正广泛应用到企业生产的物料配比中，工业自动化程度越来越高。电子皮带秤的安装质量、调试精度对生产的计量精度影响很大，如现场安装不当，就会造成计量不准、误差较大。我们在施工过程中，不断总结电子皮带秤安装和调试经验，建立和总结了一套比较实用的安装调试工艺，既保证了设备安装的精度，又缩短了施工时间，取得了显著的经济效益和社会效益。 2 工法特点 2 .1 皮带秤采用“整体安装法”。安装工艺简单，便于实施、施工周期短等优点，应用前景十分广泛。 2 .2 皮带秤的校验采用“链码标定法”。 2 .2 .1 链码标定装置，由滚球、链片、内外连板和挂环等组成，其材质为不锈钢。 2 .2 .2 利用“链码标定法”校验电子皮带秤校验精度高(静态 0 .0 3 ％，动态 0 .1 ％)，操作简单方便，工作效率高。 2 .2 .3 链码随皮带同步运行，完全模拟物料的输送形态，使得校验直观可靠。 2 .3 设备安装精度高，调试方法简单、实用。 3 适用范围 本工法适用于皮带运输物料计量的称重装置安装、调试。 4 工艺原理 “链码标定法”的调试技术原理是，利用标准链码模拟物料的方式进行对皮带秤瞬时流量和累计流量的检测。链码固定装置（门形架）安装在皮带秤上游附近，将链码平放在皮带秤的皮带上且链码平铺在皮带秤的整个称量段上，然后用钢丝绳将链码与门形架连接固定，本装置能在带式输送机空载运转中，由带式输送机拖动使链码一直在皮带秤的称量段上自由转动，满足模拟输送物料的状态，以完成电子皮带秤准确度的动态校验。（链码标定示意图 4 -1 ） - 2 - 皮带秤标准链码皮带门形架皮带托辊料流方向称重传感器 4-1 链码标定示意图 电子皮带秤系统检测控制原理，当料流经过电子皮带秤时，安装在配料秤上的称重传感器和速度传感器不断检测出秤架皮带上物料重量的变化，并把传感器检测到的信号传输到配料秤仪表，配料仪表对现场的信号进行处理，计算出瞬时流量，并和预先设定的给料量相比较，得到实际流量与设定值之间的偏差值，经过仪表内软件的一系列计算与判断，输出PID 电流信号到变频器，变频器再控制电机的转速，从而改变皮带或给料机构的速度，改变下料或出料量的大小，使瞬时流量与设定值趋于一致，完成定量配料。 5 施工工...
