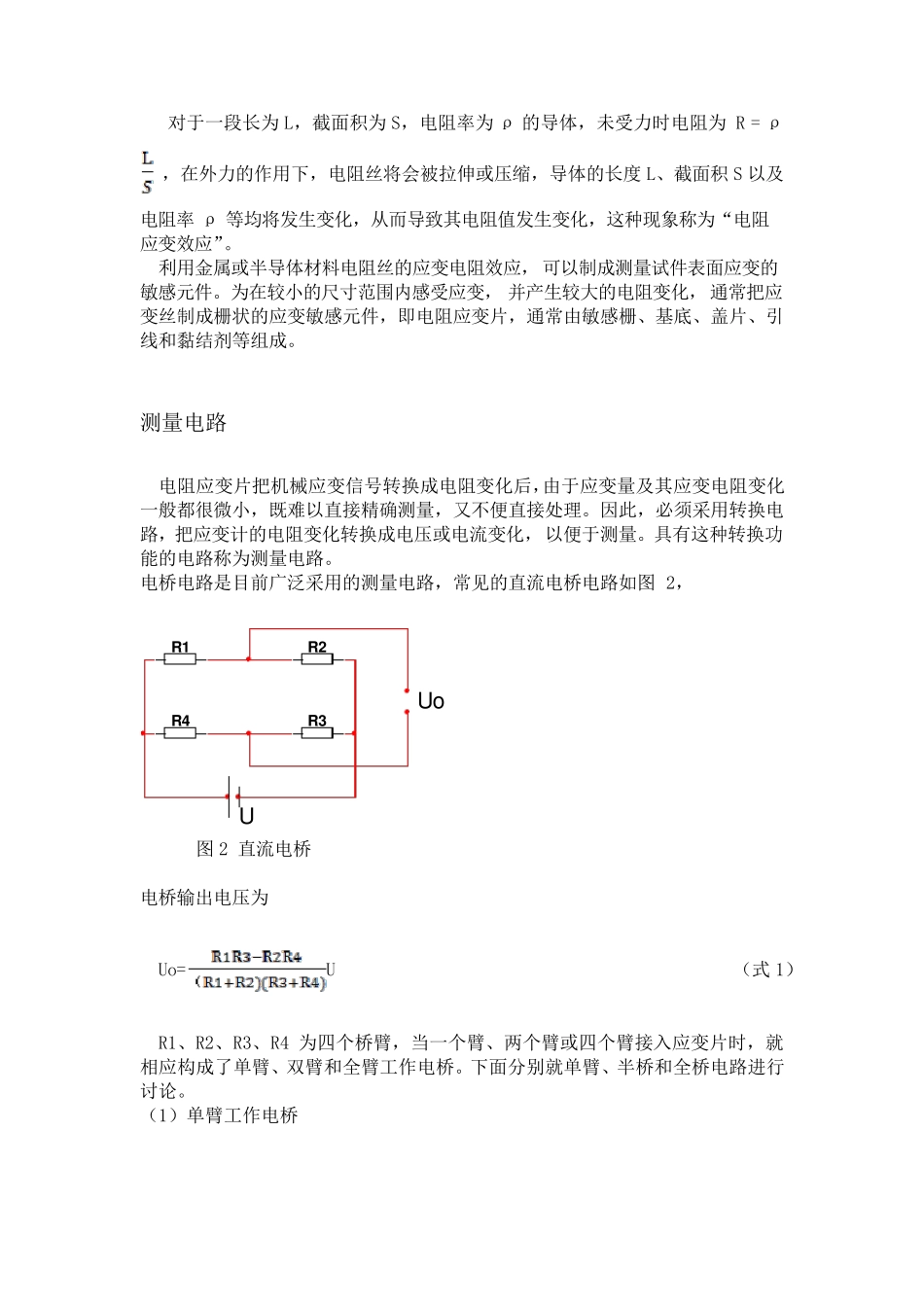

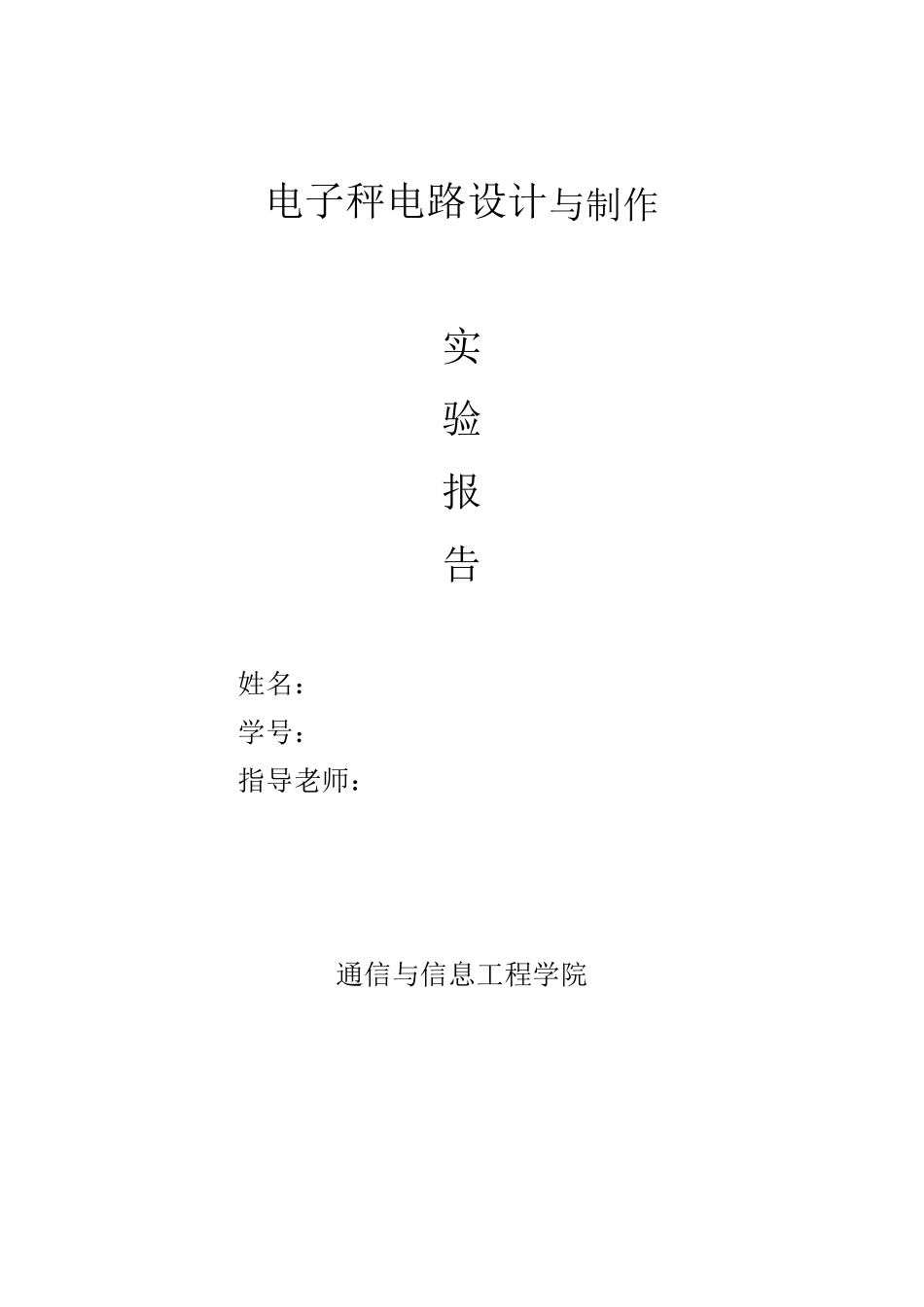

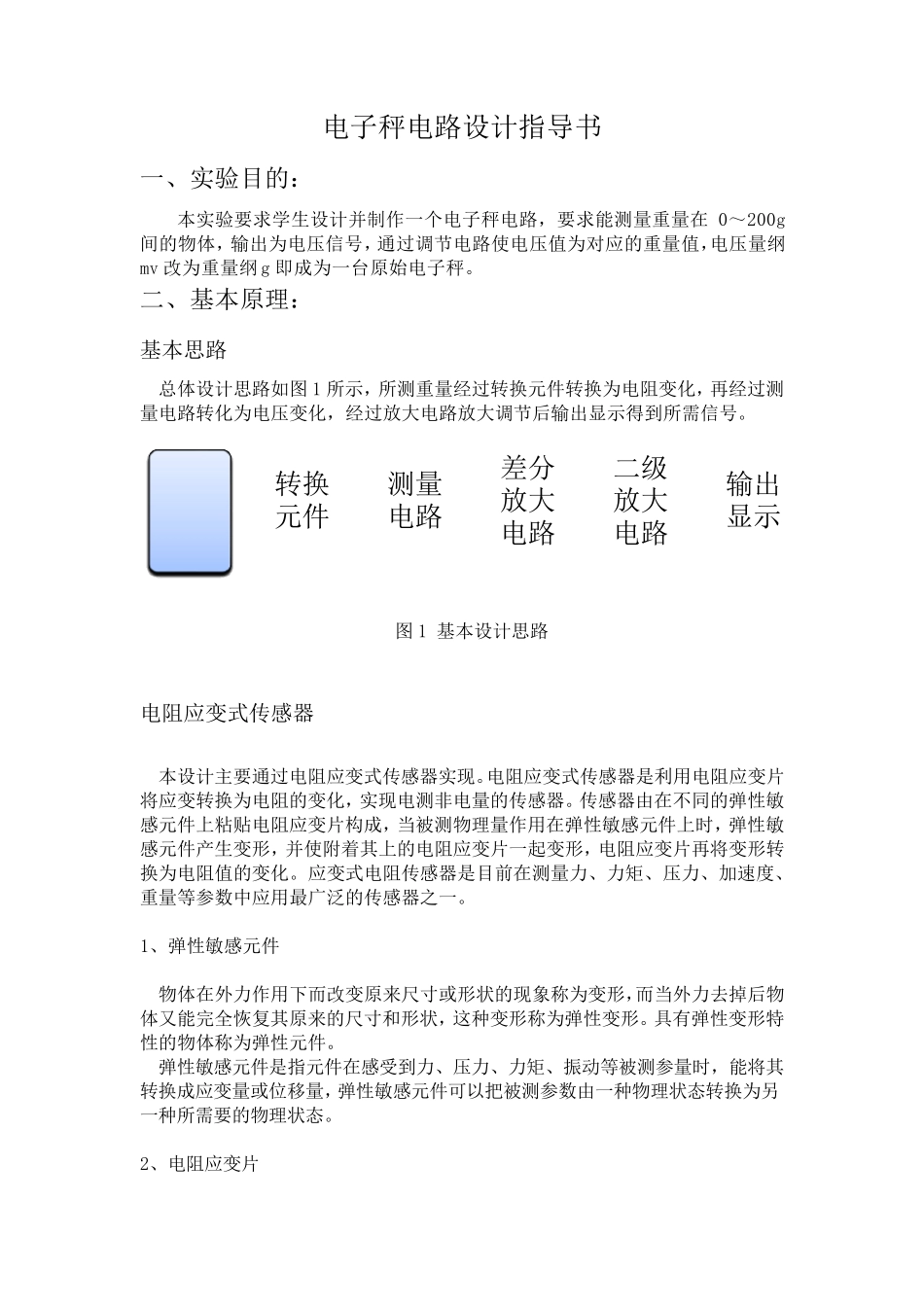

电子秤电路设计与制作 实 验 报 告 姓名： 学号： 指导老师： 通信与信息工程学院 电子秤电路设计指导书 一、实验目的： 本实验要求学生设计并制作一个电子秤电路，要求能测量重量在 0～200g间的物体，输出为电压信号，通过调节电路使电压值为对应的重量值，电压量纲mv 改为重量纲 g 即成为一台原始电子秤。 二、基本原理： 基本思路 总体设计思路如图 1 所示，所测重量经过转换元件转换为电阻变化，再经过测量电路转化为电压变化，经过放大电路放大调节后输出显示得到所需信号。 图 1 基本设计思路 电阻应变式传感器 本设计主要通过电阻应变式传感器实现。电阻应变式传感器是利用电阻应变片将应变转换为电阻的变化，实现电测非电量的传感器。传感器由在不同的弹性敏感元件上粘贴电阻应变片构成，当被测物理量作用在弹性敏感元件上时，弹性敏感元件产生变形，并使附着其上的电阻应变片一起变形，电阻应变片再将变形转换为电阻值的变化。应变式电阻传感器是目前在测量力、力矩、压力、加速度、重量等参数中应用最广泛的传感器之一。 1、弹性敏感元件 物体在外力作用下而改变原来尺寸或形状的现象称为变形，而当外力去掉后物体又能完全恢复其原来的尺寸和形状，这种变形称为弹性变形。具有弹性变形特性的物体称为弹性元件。 弹性敏感元件是指元件在感受到力、压力、力矩、振动等被测参量时，能将其转换成应变量或位移量，弹性敏感元件可以把被测参数由一种物理状态转换为另一种所需要的物理状态。 2、电阻应变片 被测物体重量转换元件测量电路差 分放大电路二级放大电路输出显示 对于一段长为L，截面积为S，电阻率为ρ 的导体，未受力时电阻为 R = ρ ，在外力的作用下，电阻丝将会被拉伸或压缩，导体的长度 L、截面积S 以及电阻率ρ 等均将发生变化，从而导致其电阻值发生变化，这种现象称为“电阻应变效应”。 利用金属或半导体材料电阻丝的应变电阻效应，可以制成测量试件表面应变的敏感元件。为在较小的尺寸范围内感受应变，并产生较大的电阻变化，通常把应变丝制成栅状的应变敏感元件，即电阻应变片，通常由敏感栅、基底、盖片、引线和黏结剂等组成。 测量电路 电阻应变片把机械应变信号转换成电阻变化后，由于应变量及其应变电阻变化一般都很微小，既难以直接精确测量，又不便直接处理。因此，必须采用转换电路，把应变计的电阻变化转换成电压或电流变化，以便于测量。具有这种转换功能的电路称为...
