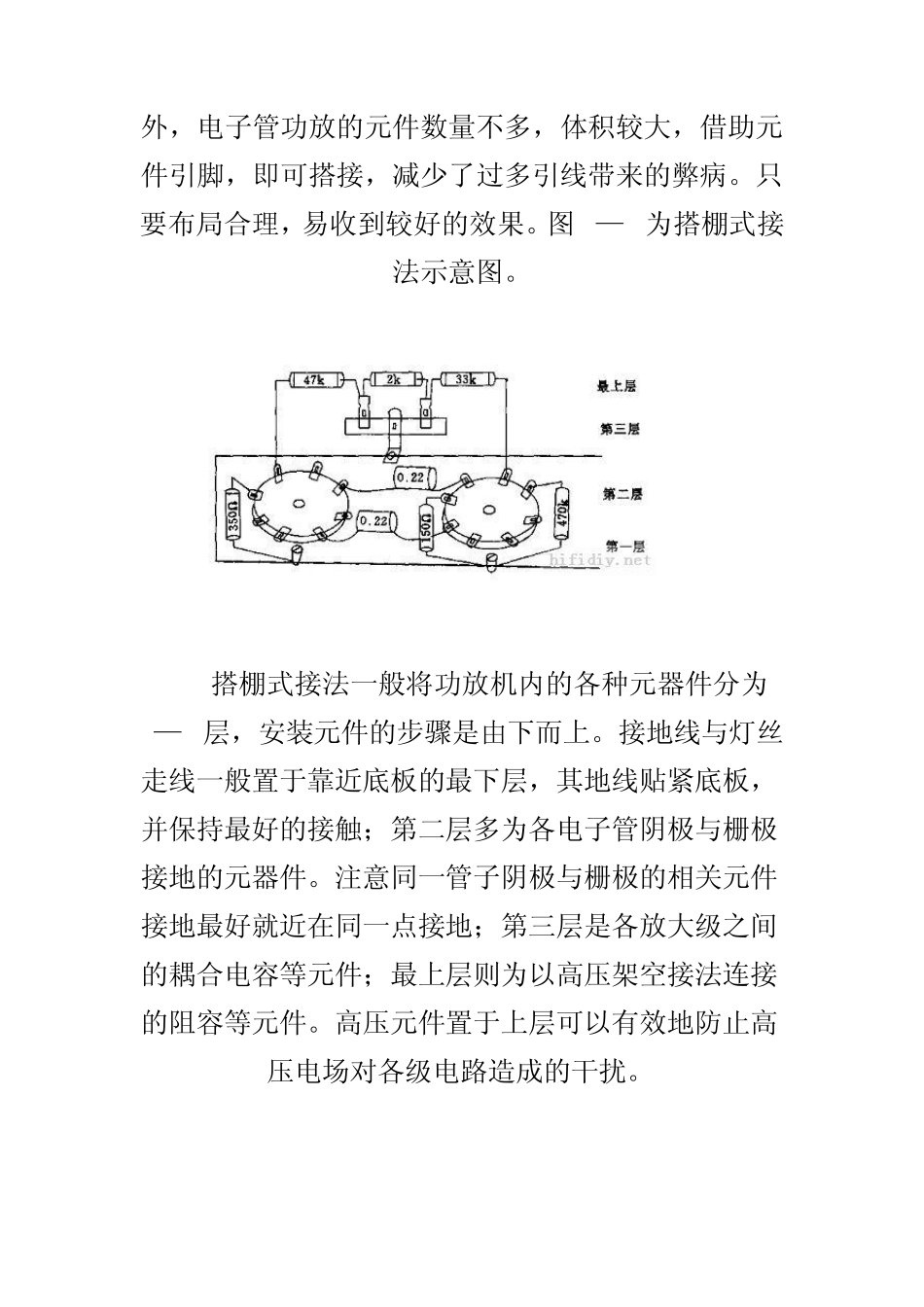

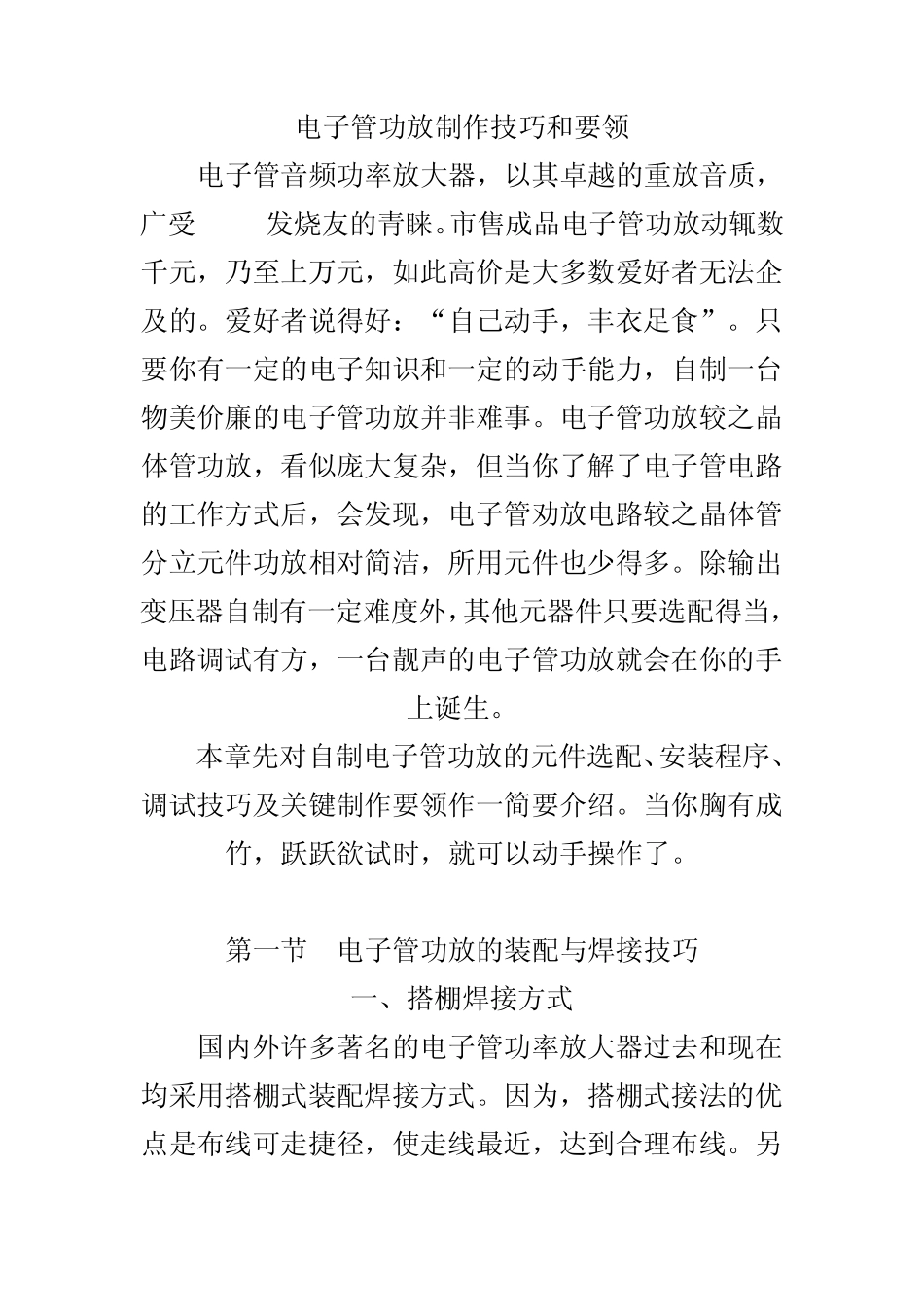

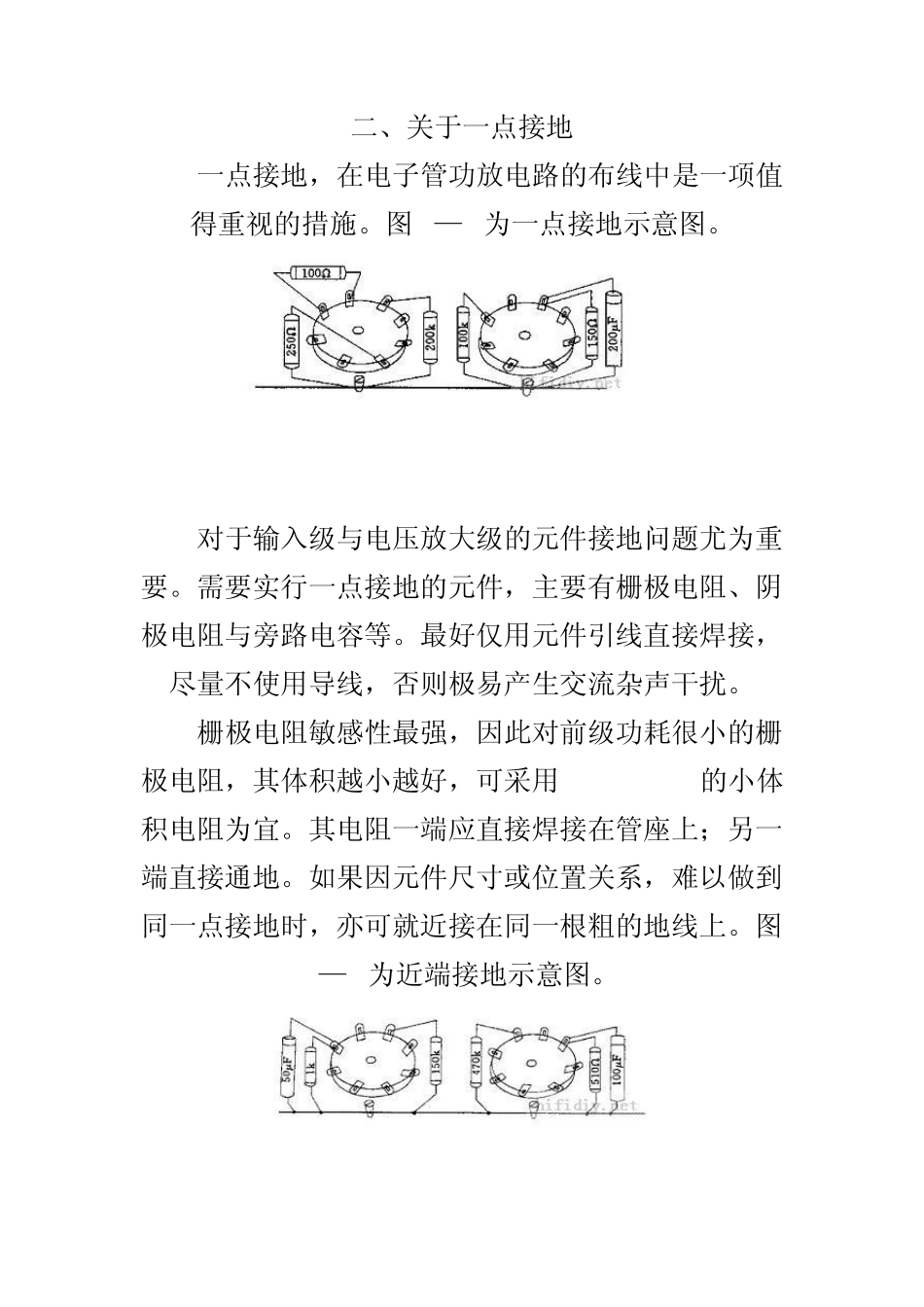

电子管功放制作技巧和要领 电子管音频功率放大器,以其卓越的重放音质,广受HiFi发烧友的青睐。市售成品电子管功放动辄数千元,乃至上万元,如此高价是大多数爱好者无法企及的。爱好者说得好:“自己动手,丰衣足食”。只要你有一定的电子知识和一定的动手能力,自制一台物美价廉的电子管功放并非难事。电子管功放较之晶体管功放,看似庞大复杂,但当你了解了电子管电路的工作方式后,会发现,电子管劝放电路较之晶体管分立元件功放相对简洁,所用元件也少得多。除输出变压器自制有一定难度外,其他元器件只要选配得当,电路调试有方,一台靓声的电子管功放就会在你的手上诞生。 本章先对自制电子管功放的元件选配、安装程序、调试技巧及关键制作要领作一简要介绍。当你胸有成竹,跃跃欲试时,就可以动手操作了。 第一节 电子管功放的装配与焊接技巧 一、搭棚焊接方式 国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。因为,搭棚式接法的优点是布线可走捷径,使走线最近,达到合理布线。另外,电子管功放的元件数量不多,体积较大,借助元件引脚,即可搭接,减少了过多引线带来的弊病。只要布局合理,易收到较好的效果。图8—1为搭棚式接法示意图。 搭棚式接法一般将功放机内的各种元器件分为3—4层,安装元件的步骤是由下而上。接地线与灯丝走线一般置于靠近底板的最下层,其地线贴紧底板,并保持最好的接触;第二层多为各电子管阴极与栅极接地的元器件。注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地;第三层是各放大级之间的耦合电容等元件;最上层则为以高压架空接法连接的阻容等元件。高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。 二、关于一点接地 一点接地,在电子管功放电路的布线中是一项值得重视的措施。图8—2为一点接地示意图。 对于输入级与电压放大级的元件接地问题尤为重要。需要实行一点接地的元件,主要有栅极电阻、阴极电阻与旁路电容等。最好仅用元件引线直接焊接,尽量不使用导线,否则极易产生交流杂声干扰。 栅极电阻敏感性最强,因此对前级功耗很小的栅极电阻,其体积越小越好,可采用 0.25-0.5w的小体积电阻为宜。其电阻一端应直接焊接在管座上;另一端直接通地。如果因元件尺寸或位置关系,难以做到同一点接地时,亦可就近接在同一根粗的地线上。图8—3为近端接地示意图。 三、焊接要领 由于电子管功放的零部件尺寸较大,而且接地线又与金属底板直接...
