电子线路非线性部分习题解答

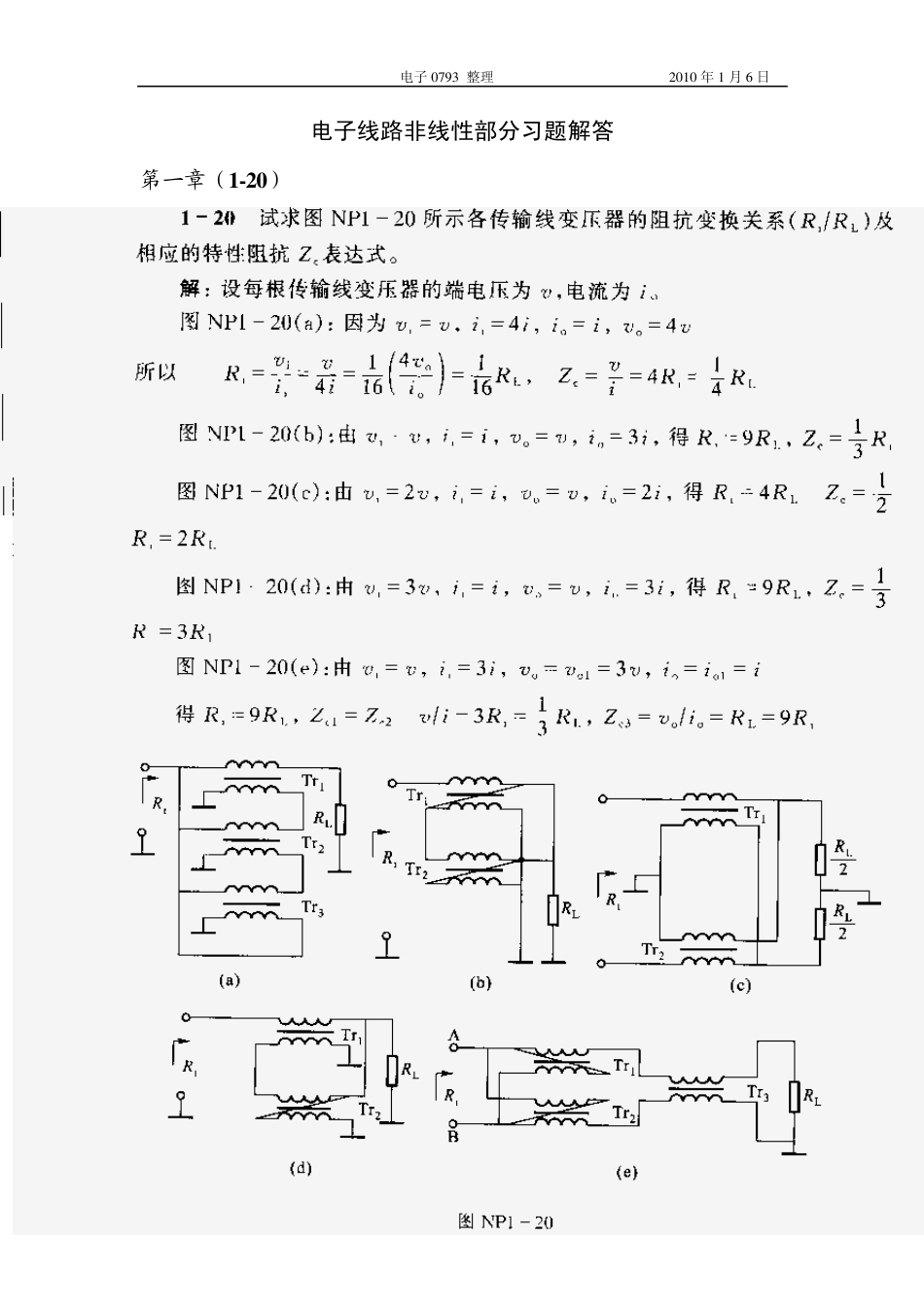

电子线路非线性部分习题解答_第1页
1/14

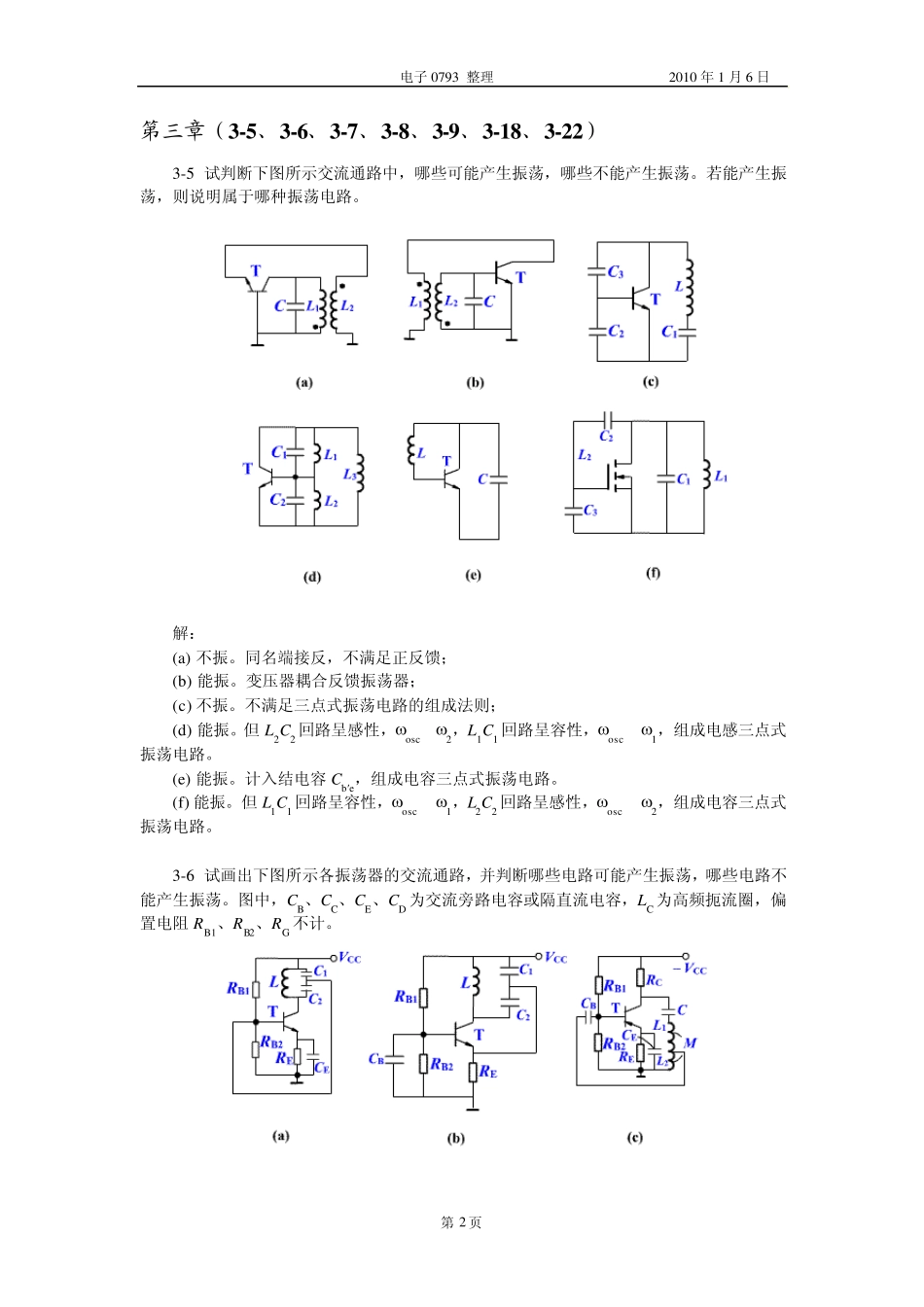

电子线路非线性部分习题解答_第2页
2/14
电子线路非线性部分习题解答_第3页
3/14
电子 0 7 9 3 整理 2 0 1 0 年 1 月 6 日 第 页 1 电子线路非线性部分习题解答 第一章(1-20) 电子0793 整理 2010 年1 月6 日 第 页 2 第三章(3-5、3-6、3-7、3-8、3-9、3-18、3-22) 3-5 试判断下图所示交流通路中,哪些可能产生振荡,哪些不能产生振荡。若能产生振荡,则说明属于哪种振荡电路。 解: (a)不振。同名端接反,不满足正反馈; (b)能振。变压器耦合反馈振荡器; (c)不振。不满足三点式振荡电路的组成法则; (d)能振。但L2C2 回路呈感性,osc <2,L1C1 回路呈容性,osc >1,组成电感三点式振荡电路。 (e)能振。计入结电容Cbe,组成电容三点式振荡电路。 (f)能振。但L1C1 回路呈容性,osc >1,L2C2 回路呈感性,osc >2,组成电容三点式振荡电路。 3-6 试画出下图所示各振荡器的交流通路,并判断哪些电路可能产生振荡,哪些电路不能产生振荡。图中,CB、CC、CE、CD 为交流旁路电容或隔直流电容,LC为高频扼流圈,偏置电阻 RB1、RB2、RG 不计。 电子0793 整理 2010 年1 月6 日 第 页 3 解:画出的交流通路如图所示。 (a)不振,不满足三点式振荡电路组成法则。 (b)可振,为电容三点式振荡电路。 (c)不振,不满足三点式振荡电路组成法则。 (d)可振,为电容三点式振荡电路,发射结电容Cbe为回路电容之一。 (e)可振,为电感三点式振荡电路。 (f)不振,不满足三点式振荡电路组成法则。 3-7 如图所示电路为三回路振荡器的交流通路,图中f01、f02、f03 分别为三回路的谐振频率,试写出它们之间能满足相位平衡条件的两种关系式,并画出振荡器电路(发射极交流接地)。 电子0793 整理 2010 年1 月6 日 第 页 4 解:(1)L2C2、L1C1 若呈感性,fosc < f01、f02,L3C3 呈容性,fosc > f03,所以 f03 < fosc < f01、f02。 (2)L2C2、L1C1 若呈容性,fosc > f01、f02,L3C3 呈感性,fosc < f03,所以 f03 > fosc > f01、f02。 3-8 试改正如图所示振荡电路中的错误,并指出电路类型。图中CB、CD、CE 均为旁路电容或隔直流电容,LC、LE、LS均为高频扼流圈。 解:改正后电路如图所示。 图(a)中 L 改为 C1,C1 改为 L1,构成电容三点式振荡电路。 图(b)中反馈线中串接隔值电容 CC,隔断电源电压 VCC。 图(c)中去掉 CE,消除 CE 对回路影响,加 CB和 CC以保证基极交流...
