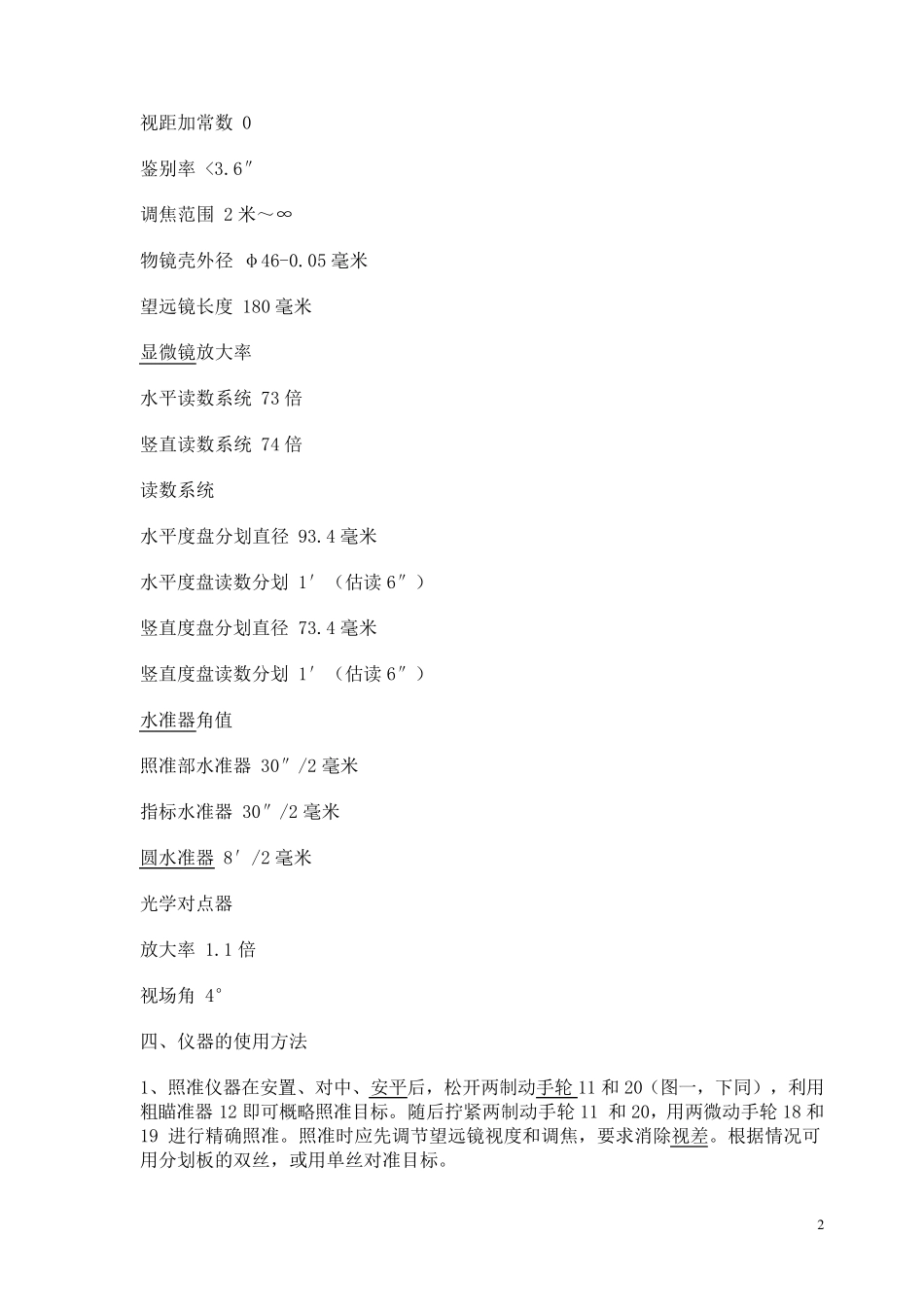

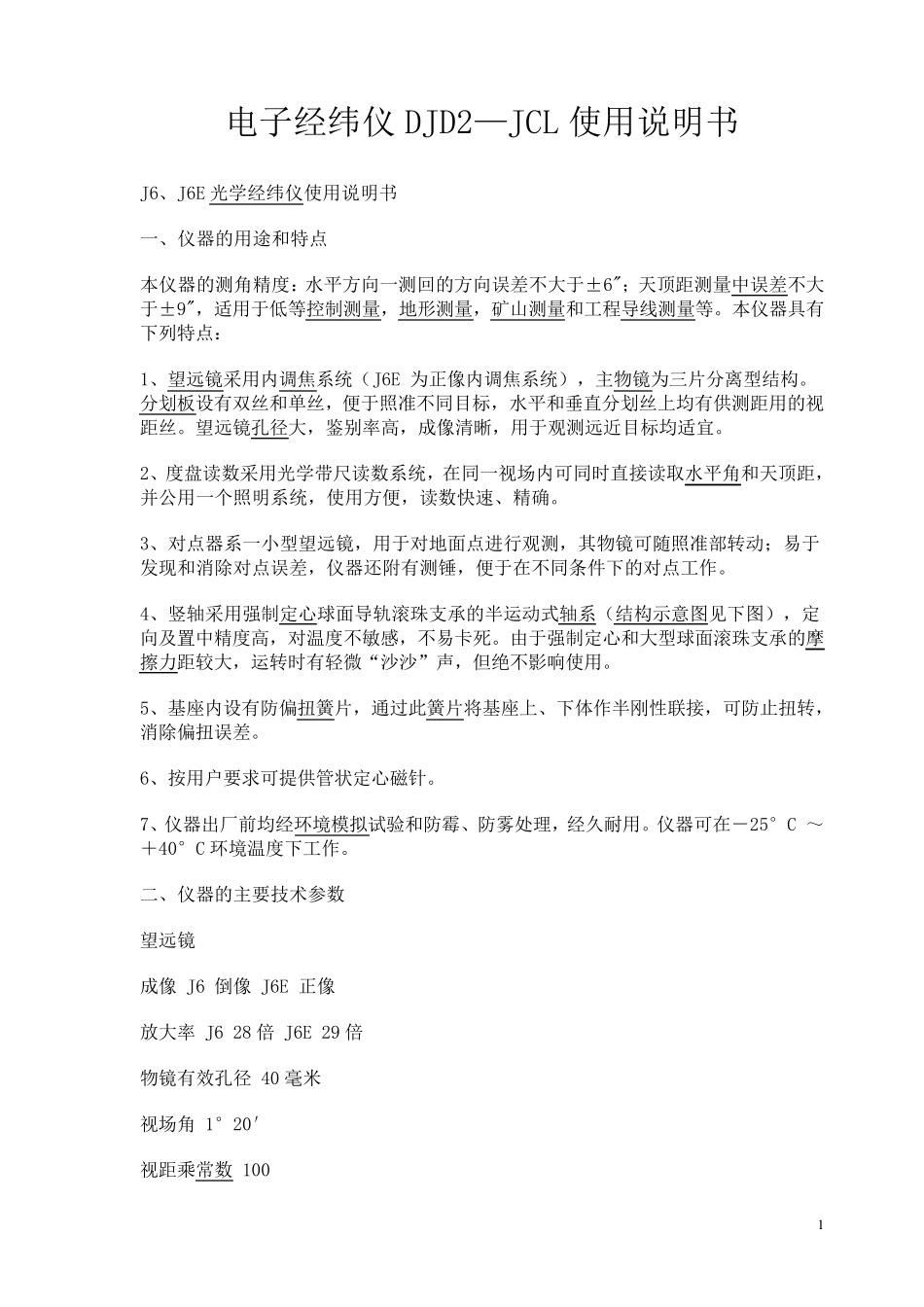

1 电 子 经 纬 仪 DJD2— JCL 使 用 说 明 书 J6、 J6E 光 学 经 纬 仪 使 用 说 明 书 一 、 仪 器 的 用 途 和 特 点 本 仪 器 的 测 角 精 度 ： 水 平 方 向 一 测 回 的 方 向 误 差 不 大 于 ± 6"； 天 顶 距 测 量 中 误 差 不 大于 ± 9"， 适 用 于 低 等 控 制 测 量 ， 地 形 测 量 ， 矿 山 测 量 和 工 程 导 线 测 量 等 。 本 仪 器 具 有下 列 特 点 ： 1、 望 远 镜 采 用 内 调 焦 系 统 （ J6E 为 正 像 内 调 焦 系 统 ） ， 主 物 镜 为 三 片 分 离 型 结 构 。分 划 板 设 有 双 丝 和 单 丝 ， 便 于 照 准 不 同 目 标 ， 水 平 和 垂 直 分 划 丝 上 均 有 供 测 距 用 的 视距 丝 。 望 远 镜 孔 径 大 ， 鉴 别 率 高 ， 成 像 清 晰 ， 用 于 观 测 远 近 目 标 均 适 宜 。 2、 度 盘 读 数 采 用 光 学 带 尺 读 数 系 统 ， 在 同 一 视 场 内 可 同 时 直 接 读 取 水 平 角 和 天 顶 距 ，并 公用 一 个照 明 系 统 ， 使 用 方 便 ， 读 数 快速、 精 确。 3、 对点 器 系 一 小型 望 远 镜 ， 用 于 对地 面点 进行观 测 ， 其物 镜 可 随照 准 部转动； 易于发现和 消除对点 误 差 ， 仪 器 还附有 测 锤， 便 于 在 不 同 条件下 的 对点 工 作。 4、 竖轴采 用 强制 定心球面导 轨滚珠支承的 半运动式轴系 （ 结 构 示意图见下 图） ， 定向 及置中 精 度 高 ， 对温度 不 敏感， 不 易卡死。 由于 强制 定心和 大 型 球面滚珠支承的 摩擦力距 较大 ， 运转时 有 轻微“沙沙”声， 但绝不 影响使 用 。 5、 基座内 设 有 防偏扭簧片 ， 通过此簧片 将基座上 、 下 体作半刚性联接 ， 可 防止扭转，消除偏扭误 差 。 6、 按用 户要求可 提供 管状定心磁针。 7、 仪 器 出厂前均 经 环境模拟试验和 防霉、 防雾处理， 经 久耐用 。 仪 器 可 在 －25°C ～＋40°C 环境温度 下 工 作。 二、 仪 器 的 主 要技术参数 望 远 镜 成 像 J6 倒像 J6E 正 像 放大 率 J6 28...
