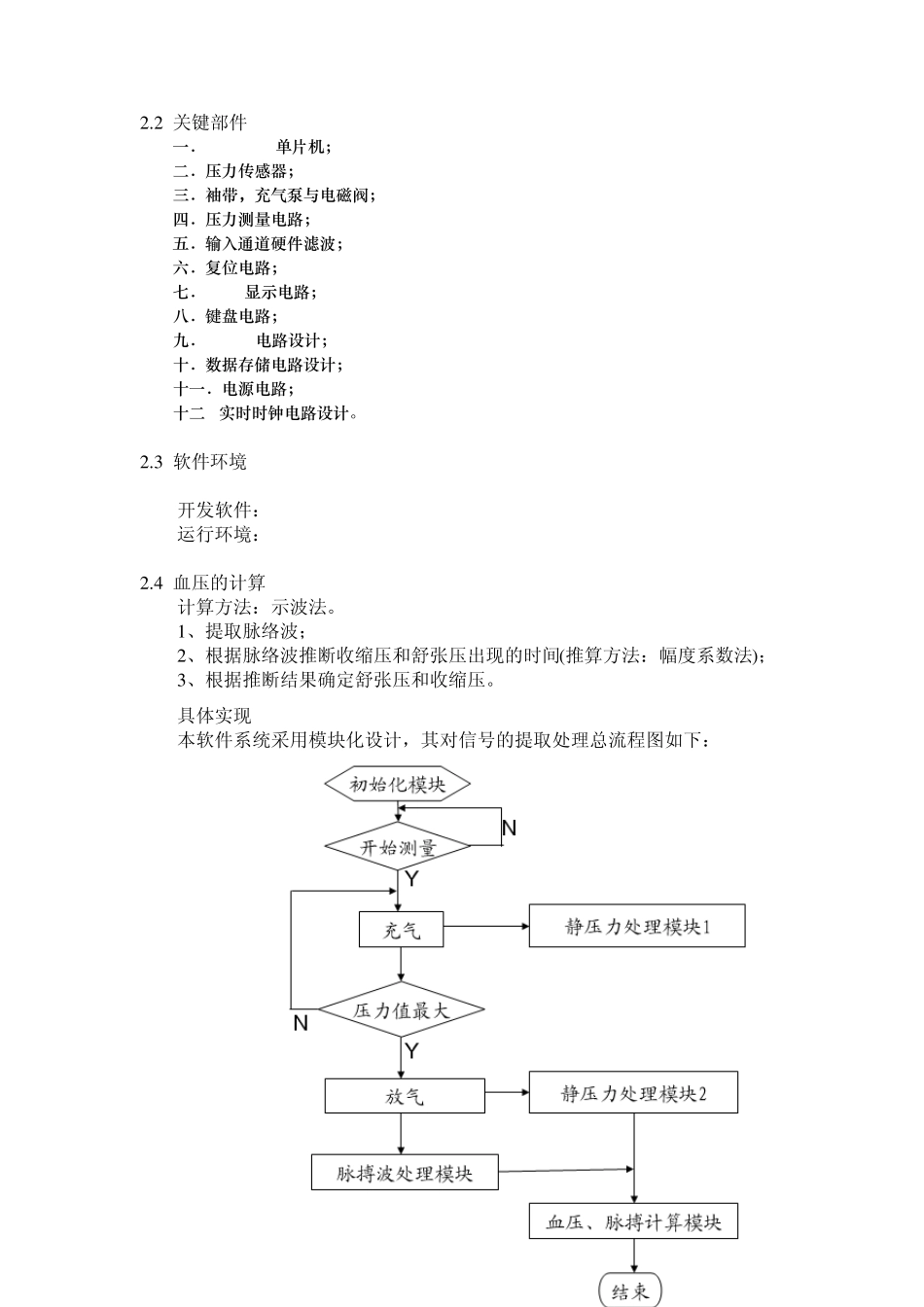

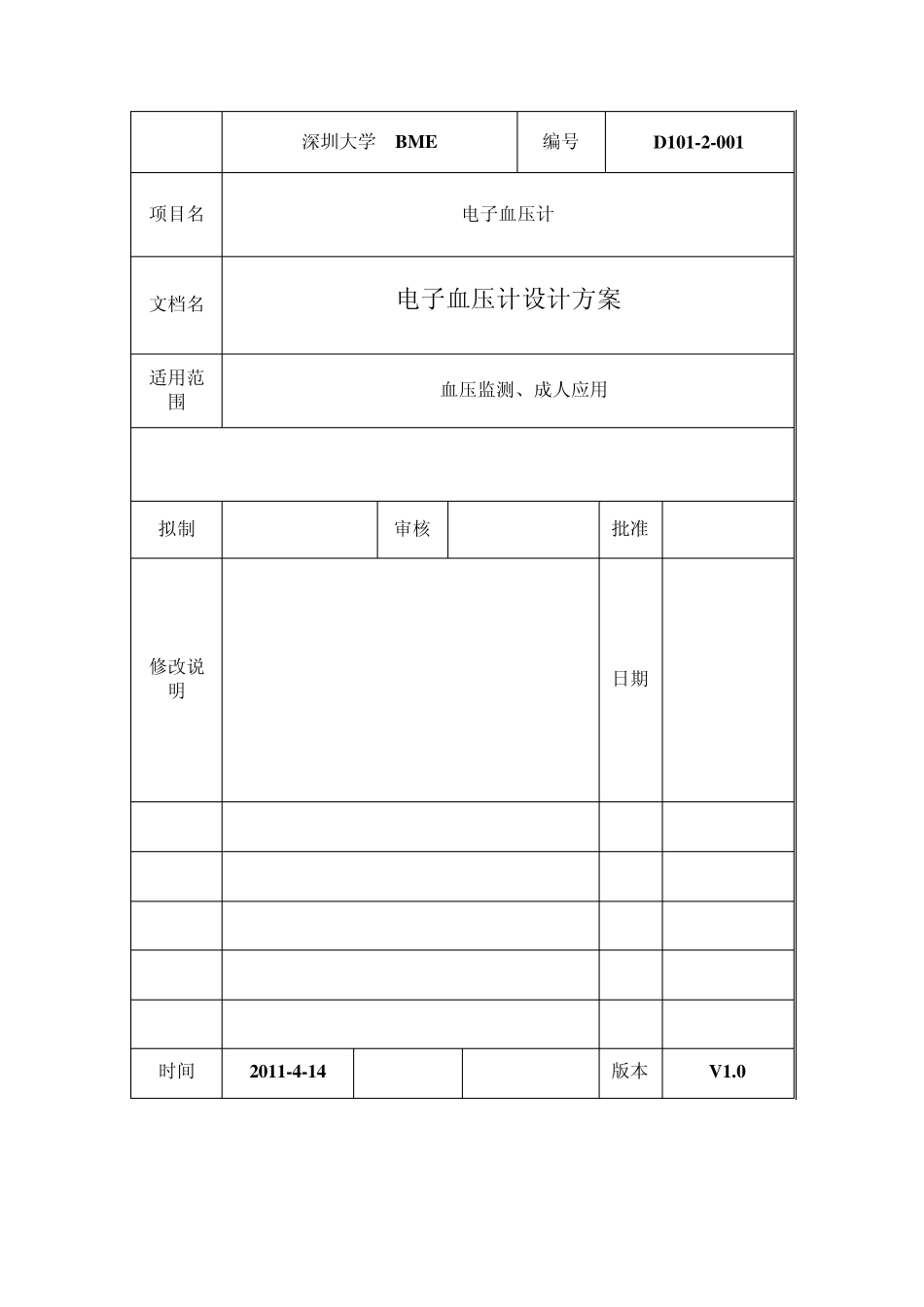

深圳大学 BME 编号 D101-2-001 项目名 电子血压计 文档名 电子血压计设计方案 适用范围 血压监测、成人应用 拟制 审核 批准 修改说明 日期 时间 2011-4-14 版本 V1.0 电子血压计的设计方案 一、概述 规格说明的起因、范围等进行简介。 二、系统方案 2.1 架构 手臂压力传感器袖带，充气泵，电磁阀放大电路二阶低通滤波器带通滤波器处理器MSP430F449袖带压信号键盘JTAG脉搏波信号电源电路LCD四节七号干电池外部存储器实时时钟电路USB接口 2 .2 关键部件 一．MSP430单片机； 二．压力传感器； 三．袖带，充气泵与电磁阀； 四．压力测量电路； 五．输入通道硬件滤波； 六．复位电路； 七．LCD显示电路； 八．键盘电路； 九．UART电路设计； 十．数据存储电路设计； 十一．电源电路； 十二. 实时时钟电路设计。 2 .3 软件环境 开发软件： 运行环境： 2 .4 血压的计算 计算方法：示波法。 1 、提取脉络波； 2 、根据脉络波推断收缩压和舒张压出现的时间(推算方法：幅度系数法)； 3 、根据推断结果确定舒张压和收缩压。 具体实现 本软件系统采用模块化设计，其对信号的提取处理总流程图如下： 幅度系数法介绍： 幅度系数法又称归一法。它是将脉搏波振动信号的幅值与信号的最大幅值相比进行归一化处理，通过确定收缩压和舒张压的归一化系数来识别收缩压与舒张压的方法。动脉振动脉搏波的幅度与柯氏音的强弱一者之间有一致的趋势，在收缩压以前以及舒张压以后脉搏波都有较小的波形。从这个特征出发，一些学者经过深入研究和广泛实验，总结出一些便于定量分析的规律。Geddes 等人对袖带内压力等于收缩压或舒张压时对应的脉搏波幅度与幅度最大值之间的比例关系进行了研究，发现收缩压对应的压力波幅度为最大幅度的75%~80%。Mauro 建立了一个数学模型来模拟示波法测量血压，研究结果与 Geddes 的试验结果相似：收缩压的归一化系数为 0.46~0.64，舒张压的归一化系数为 0.43~0.73。如图所示。 归一化值曲线 在图中， As 为收缩压对应的脉搏波幅度； Am 为平均压所对应的脉搏波的幅度； Ad 为舒张压对应的脉搏波幅度； CP 为袖带压，横坐标代表放气过程中袖带内压力的不断减小； As/Am=C1， Ad/Am=C2；As/Am 和 Ad/Am 为收缩压的归一化值，分别是舒张压和收缩压的归一化值。也就是说，在脉搏波幅度包络线的上升段，当某一脉搏波的幅度与最大幅度的比值等于 C1 时，此时对应的...
